Описание

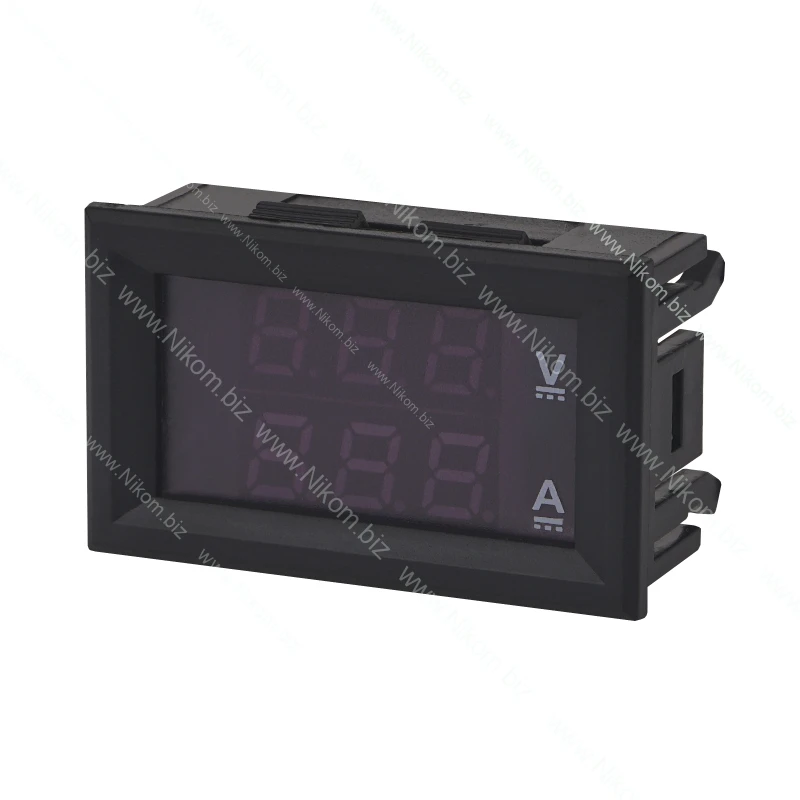

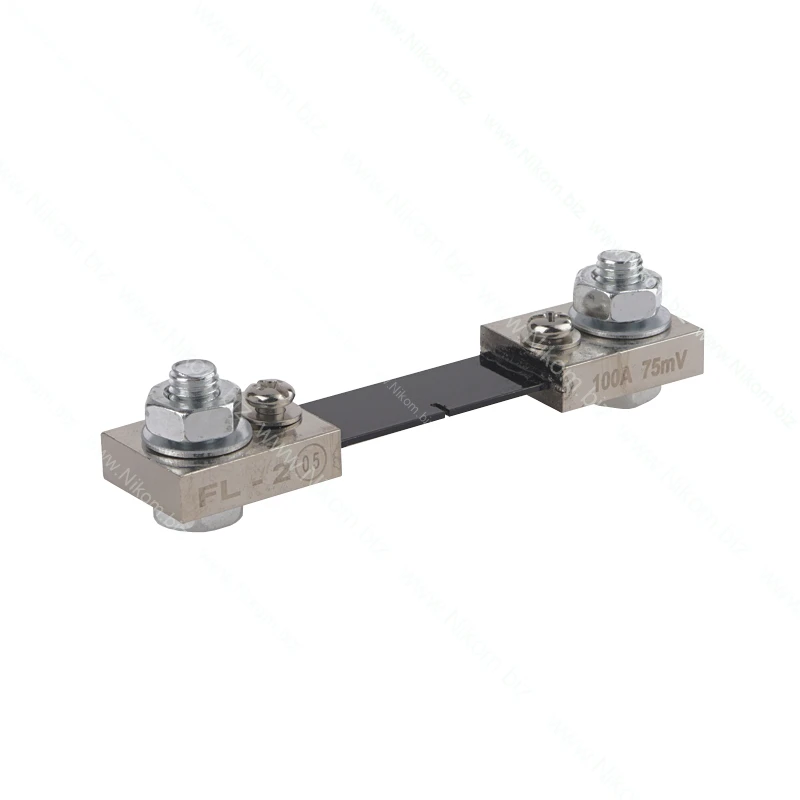

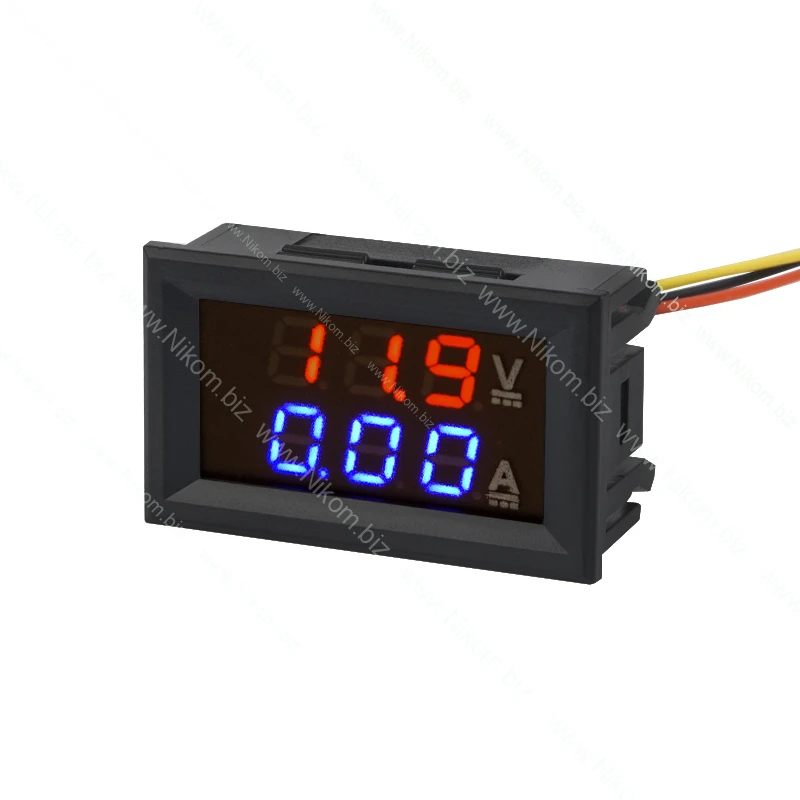

Данное устройство предназначено для одновременного измерения напряжения и силы тока в цепи постоянного напряжения. Наличие в комплекте шунта позволяет измерять высокие значения тока, вплоть до 100 А. Для индикации результатов измерения используется пара трехзначных сегментных индикаторов: красный для напряжения, синий для тока.

Подключение модуля

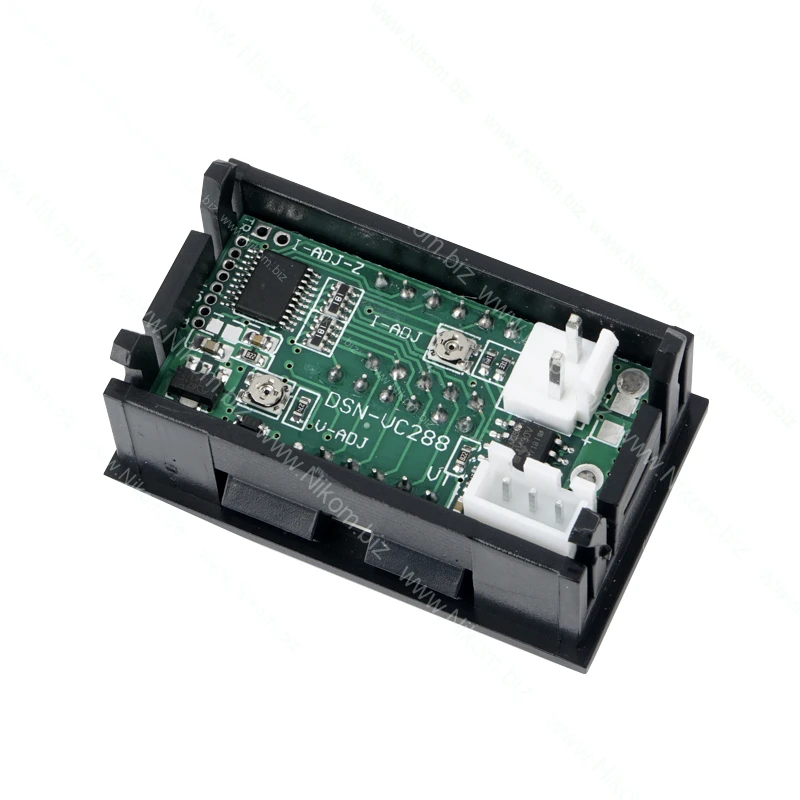

Для подключения модуля на плате предусмотрены два разъема: двухконтактный для измерения тока и трехконтактный для измерения напряжения и обеспечения модуля питанием. В комплект входят ответные разъемы с проводами. Ключ на разъемах не позволит произвести подключение неправильно.

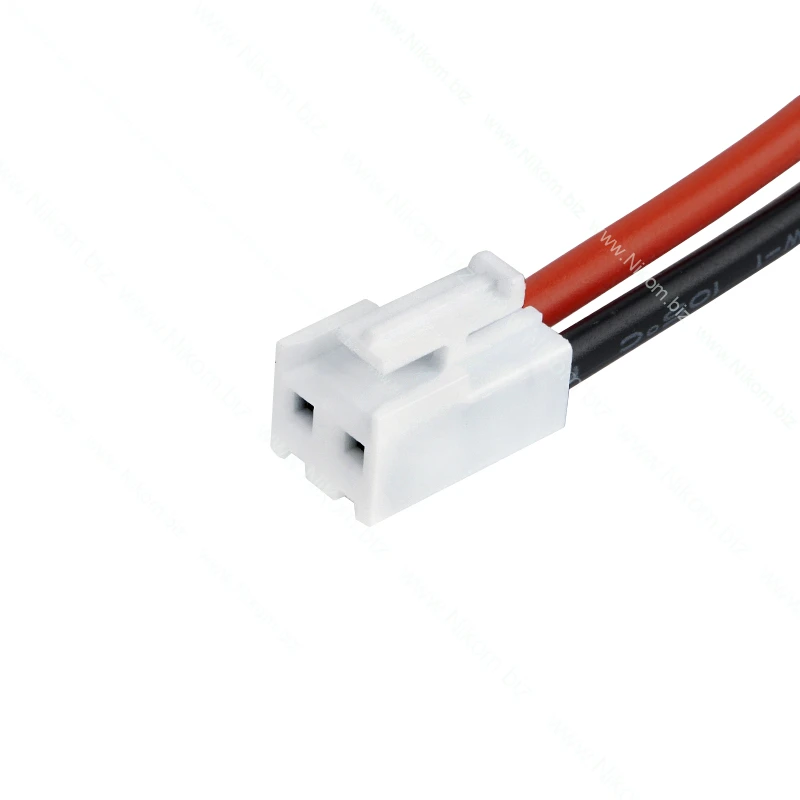

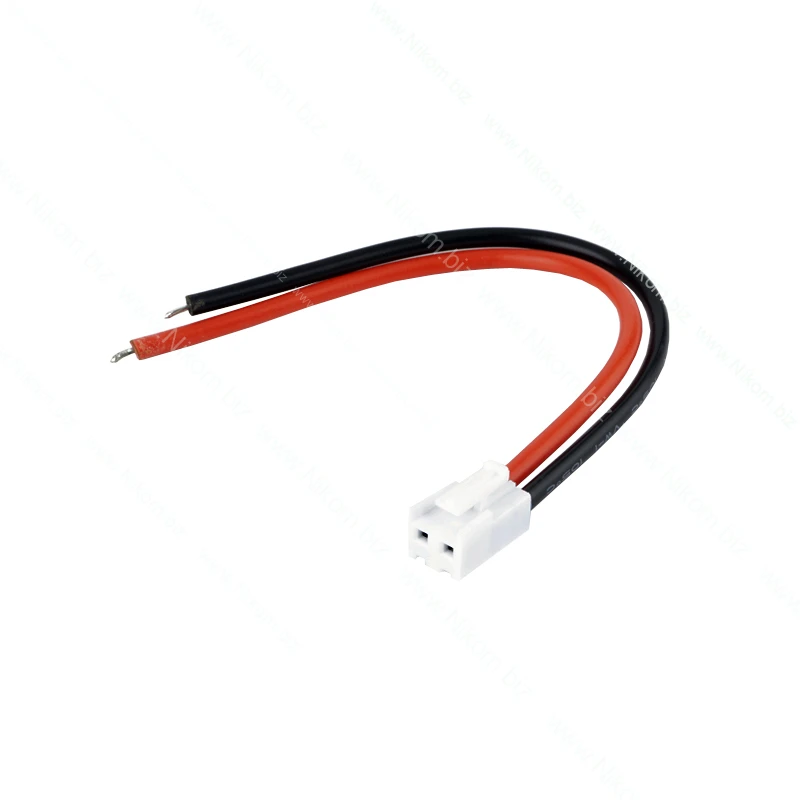

Двухконтактный разъем:

• толстый красный провод - измерение силы тока;
• толстый черный провод - "земля".

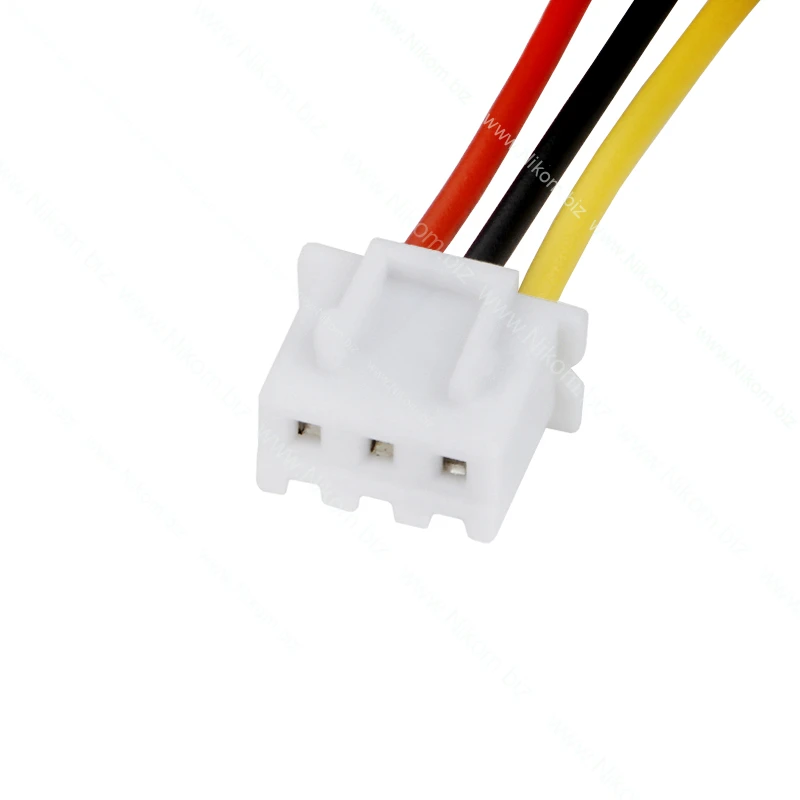

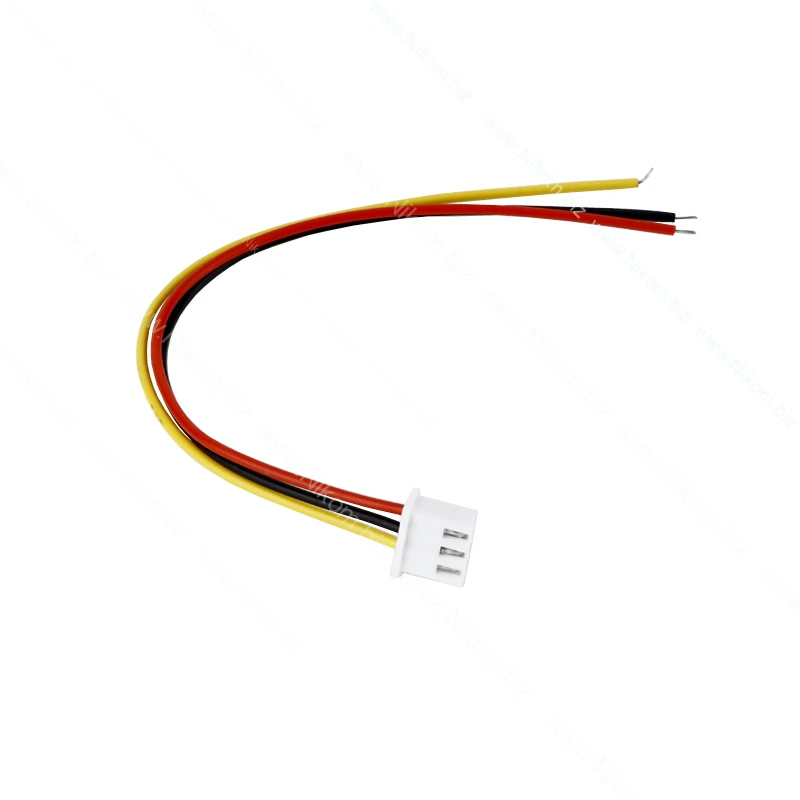

Трехконтактный разъем:

• тонкий желтый провод - измерение напряжения;
• тонкий красный провод - положительный полюс питания модуля;
• тонкий черный провод - "земля".

В случае если измеряемое напряжение находится в пределах 4,5..30 В, питание модуля можно производить прямо от измеряемого источника. В противном случае модуль необходимо запитать от внешнего источника питания 4,5..30 В.

ВАЖНО! Для корректного измерения силы тока всегда нужно запитывать модуль от отдельного источника.

Технические характеристики

• напряжение питания: 4,5..30 В;
• диапазон измеряемого напряжения: 0..100 В;
• диапазон измеряемого тока: 0..100 А;
• время обновления данных: 100 мс;
• точность измерения: ±1%;
• габаритный размер модуля: 48х29х22 мм;
• посадочное место: 45х26 мм;
• габаритный размер шунта: 105х22х25 мм;
• масса нетто модуля: 12 г;
• масса нетто шунта: 125 г.
