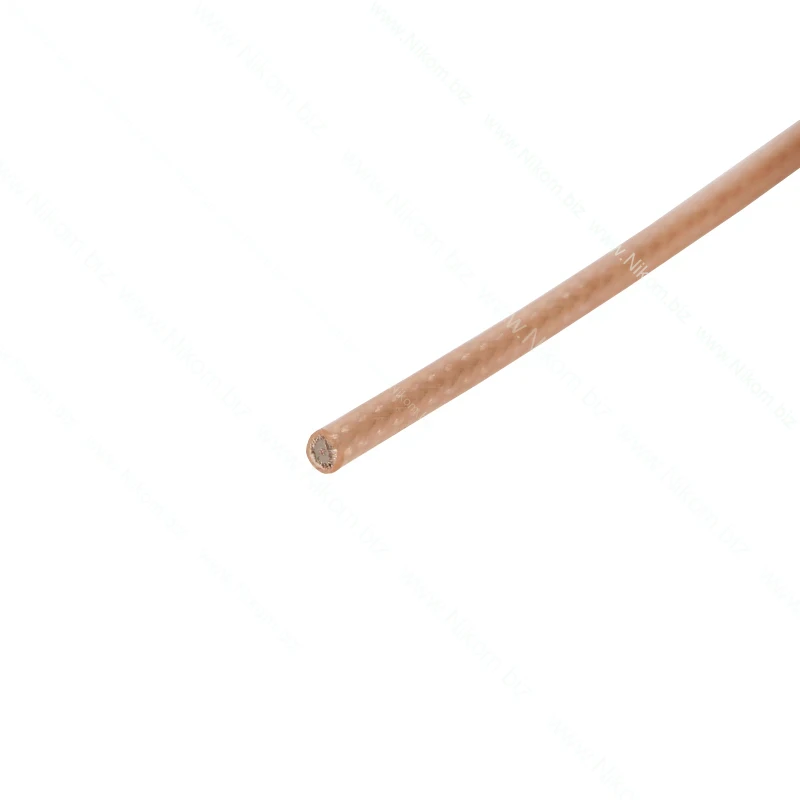

Кабель коаксиальный RG-316 50 Ом
Посеребренная медная жила; диаметр 2,5мм
Описание
Гибкий коаксиальный кабель RG316 применяется для передачи высокочастотных сигналов с волновым сопротивлением 50 Ом. Используется в радиотехнике, антеннах, измерительных системах и СВЧ-оборудовании. Отличается устойчивостью к высоким температурам и механической прочностью, имеет оплётку из посеребрённой меди и изоляцию из фторопласта.
Технические характеристики
- Волновое сопротивление: 50 Ом
- Ёмкость: 96.5 пФ/м
- Коэффициент укорочения: 69.5%
- Диэлектрик: FEP, диаметр 1.52 мм
- Внутренний проводник: посеребрённая медь, диаметр 0.51 мм (7×0.17)
- Внешняя оплётка: медная проволока с серебряным покрытием, плотность оплётки >90%, диаметр 1.95 мм (номинальный)
- Защитная оболочка: FEP, диаметр 2.50 ±0.1 мм
- Напряжение пробоя: 2000 Vrms
- Рабочее напряжение: 900 Vrms
- Рабочая частота: до 6 ГГц
- Минимальный радиус изгиба: 13 мм
- Масса: около 16 кг/км
- Диапазон температур: –55…+200 °C
- Соответствие RoHS: да
Затухание (dB/100 м при +25 °C, уровень моря):
- 50 МГц — 30.1
- 400 МГц — 60.4
- 900 МГц — 93.8
- 1000 МГц — 100.3
- 1800 МГц — 147.5
- 2400 МГц — 179.4
- 2500 МГц — 189.6
- 3000 МГц — 209.5
- 6000 МГц — 335.4
Функционал
- Передача радиочастотных и СВЧ-сигналов
- Использование в антеннах и измерительных системах
- Применение в военной и промышленной аппаратуре
- Работа при высоких температурах до +200 °C
- Гибкость и устойчивость к многократным изгибам
