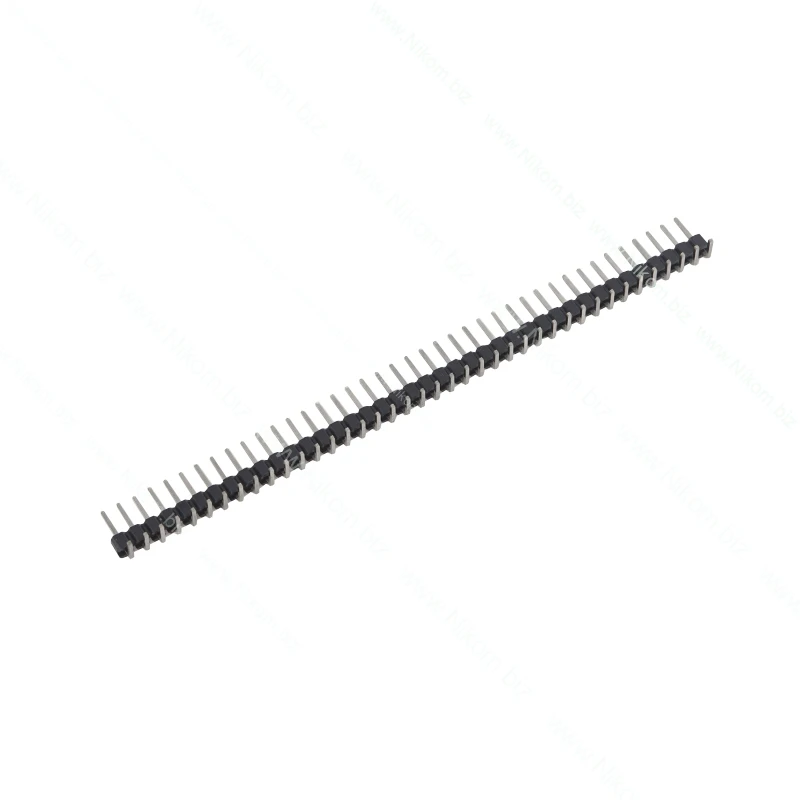

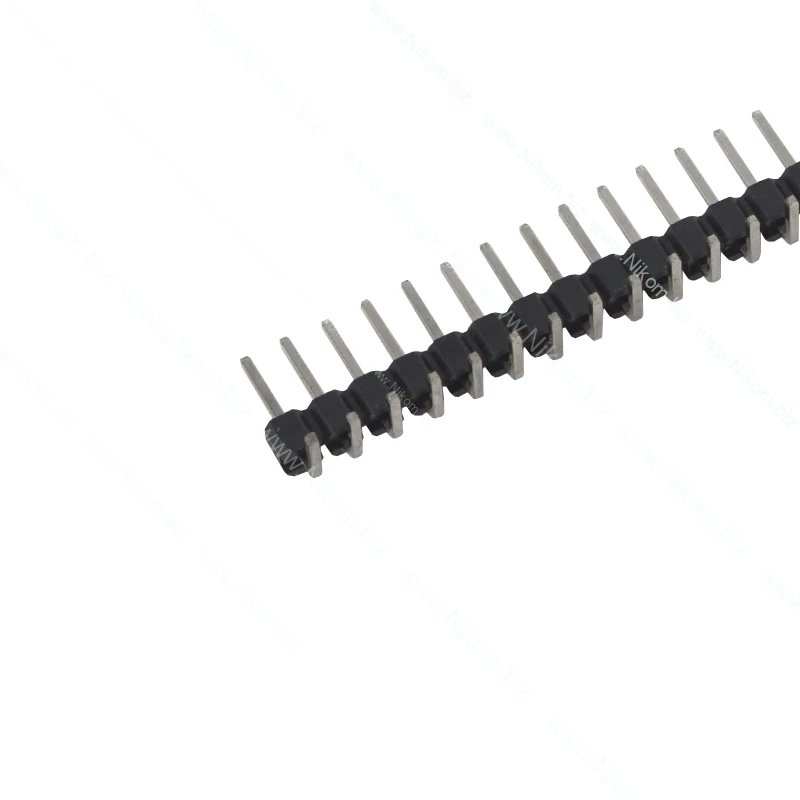

80xH5x8мм, 500В, 1,5А, угловой, 40 штырей в 1 ряд, шаг 2,0мм
80xH5x8мм, 500В, 1,5А, угловой, 40 штырей в 1 ряд, шаг 2,0мм
Параметр | Значение |
---|---|
Діапазон робочих температур | -20...+80 ?C |
Довжина контактів 1 | 3,0 мм |
Довжина контактів 2 | 6,0 мм |
Кількість контактів | 40 pin |
Максимально допустимий струм | 1,5 А |
Максимальна напруга діелектрика | 500 В |
Матеріал контактів | сплав міді |
Матеріал корпусу | UL-94V-0 |
Роз'єм | штекер |
Розташування контактів | в один ряд |
Опір ізоляції | 1000 МОм |
Тип роз'єму | кутовий |
Форма контактів у розрізі | квадратний |
Крок | 2,0 мм |
Описание
Штыревые соединители представляют собой совокупность штырей, расположенных в несколько рядов. Cечение контакта штыревого соединителя имеет форму квадрата. Штыревые соединители поставляются, как правило, на 40 контактов (однорядные), 80 контактов (двухрядные) или на 81 контакт (трехрядные), но при желании можно отломить любое количество контактов. По количеству рядов штыревые соединители бывают: однорядные PLS, двухрядные или трехрядные PLD. По своей форме соединители могут быть прямыми (PLS-xx, PLD-xx) и угловыми (PLS-xxR, PLD-xxR).
