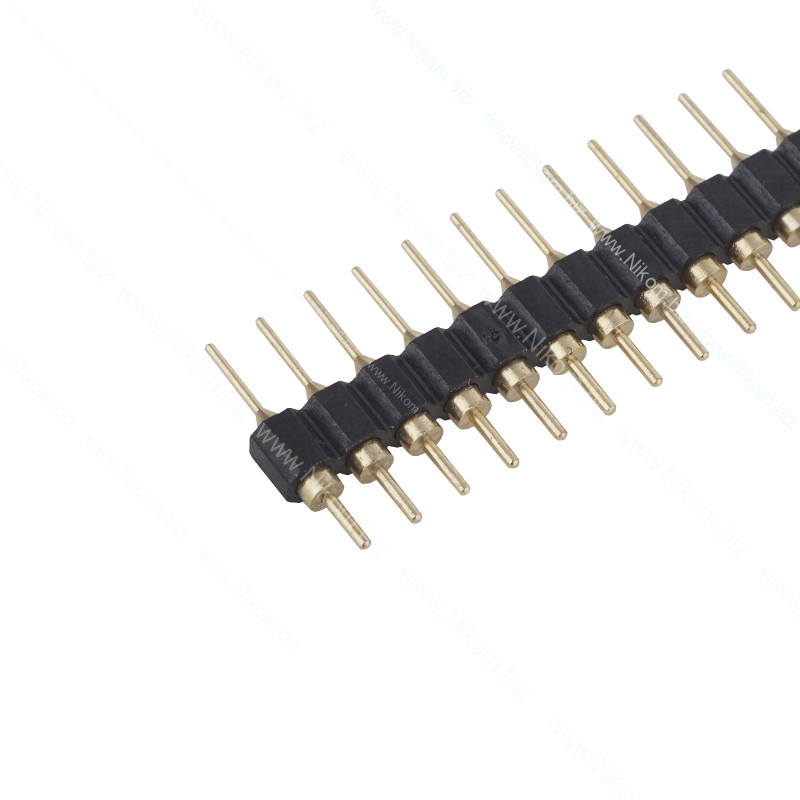

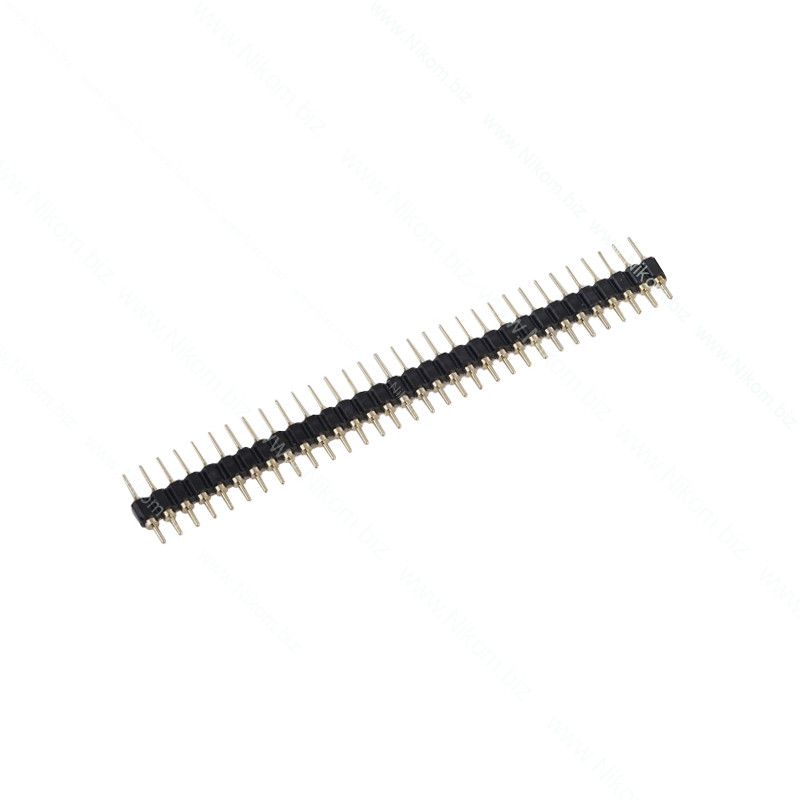

81,5xH12x2,5мм, 500В, 1,5А, прямой, 32 штыря в 1 ряд, шаг 2,54мм
81,5xH12x2,5мм, 500В, 1,5А, прямой, 32 штыря в 1 ряд, шаг 2,54мм
Параметр | Значение |
---|---|
Діапазон робочих температур | -40...+105 ?C |
Довжина контактів 1 | 4,0 мм |
Довжина контактів 2 | 5,0 мм |
Кількість контактів | 32 pin |
Максимально допустимий струм | 1,5 А |
Максимальна напруга діелектрика | 500 В |
Матеріал контактів | сплав міді |
Матеріал корпусу | UL-94V-0 |
Роз'єм | цанговий роз'єм |
Розташування контактів | в один ряд |
Опір ізоляції | 1000 МОм |
Опір контактів | 20 мОм |
Тип роз'єму | прямий |
Форма контактів у розрізі | круг |
Крок | 2,54 мм |
Описание Штыревые соединители представляют собой совокупность штырей, расположенных в несколько рядов. Cечение контакта штыревого соединителя имеет форму квадрата. Штыревые соединители поставляются, как правило, на 40 контактов (однорядные), 80 контактов (двухрядные) или на 81 контакт (трехрядные), но при желании можно отломить любое количество контактов. По количеству рядов штыревые соединители бывают: однорядные PLS, двухрядные или трехрядные PLD. По своей форме соединители могут быть прямыми (PLS-xx, PLD-xx) и угловыми (PLS-xxR, PLD-xxR). Данный разъём STS-xx-x является цанговым штекером и используется зачастую с ответной частью цанговым гнездом. Такие разьёмы используют для того, чтоб иметь возможность без пайки подсоединить / разединить 2 платы между собу, либо какую-то конкретную деталь. Характеристики
