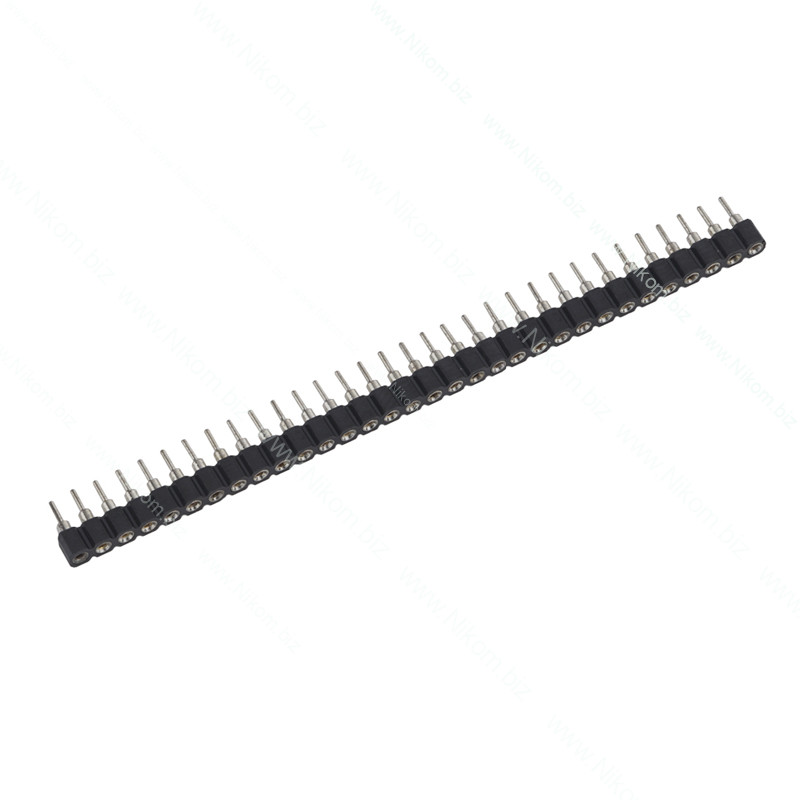

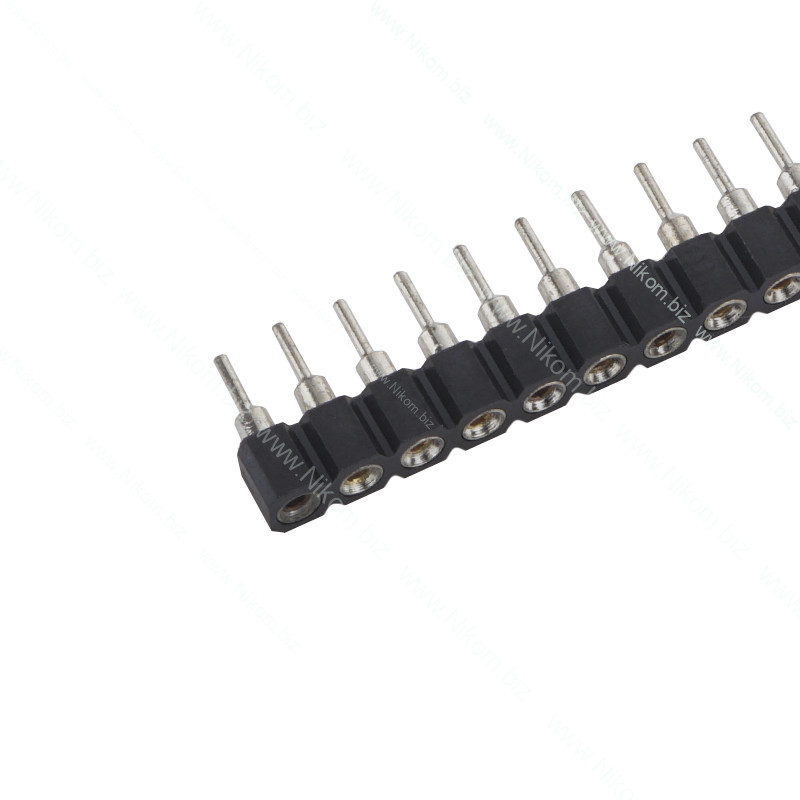

Разъем соединительный цанговый STS-32P на плату, гнездо прямой

81xH7,5x2,5мм, 500В, 1,5А, прямой, 32 штыря в 1 ряд, шаг 2,54мм

на складе 22 шт.

в магазине 17 шт.

код: A214023
Chinа

Разъем соединительный цанговый STS-32P на плату, гнездо прямой

81xH7,5x2,5мм, 500В, 1,5А, прямой, 32 штыря в 1 ряд, шаг 2,54мм

28 грн.

код: A214023

Параметр	Значение
Діапазон робочих температур	-40...+105
Довжина контактів 1	4,0
Довжина контактів 2
Кількість контактів	32 pin
Максимально допустимий струм	1,5 А
Максимальна напруга діелектрика	500 В
Матеріал контактів	сплав міді
Матеріал корпусу	UL-94V-0
Роз'єм	цангове гніздо
Розташування контактів	в один ряд
Опір ізоляції	1000 МОм
Тип роз'єму	прямий
Форма контактів у розрізі	круг
Крок	2,54 мм
Опір контактів	20 мОм

Описание

Штыревые соединители представляют собой совокупность штырей, расположенных в несколько рядов. Cечение контакта штыревого соединителя имеет форму квадрата. Штыревые соединители поставляются, как правило, на 40 контактов (однорядные), 80 контактов (двухрядные) или на 81 контакт (трехрядные), но при желании можно отломить любое количество контактов. По количеству рядов штыревые соединители бывают: однорядные PLS, двухрядные или трехрядные PLD. По своей форме соединители могут быть прямыми (PLS-xx, PLD-xx) и угловыми (PLS-xxR, PLD-xxR).

Данный разъём STS-xx-x является цанговым гнездом и используется зачастую с ответной частью цанговым штекером. Такие разьёмы используют для того, чтоб иметь возможность без пайки подсоединить / разединить 2 платы между собу, либо какую-то конкретную деталь.

Характеристики

Максимальное напряжение диелектрика - до 500 В переменного тока;
Максимально допустимый ток - до 1,5 А;
Сопротивление изоляции - 1000 МОм;
Сопротивление контактов - до 20 мОм;
Материал корпуса - UL-94V-0;
Материал контактов - сплав меди;
Количество контактов - 32 pin;
Длина контактов - 4,0 мм;
Разъём - гнездо;
Тип разъёма - прямой;
Расположение контактов - в один ряд;
Форма контактов в розрезе - круг;
Шаг - 2,54 мм;
Диапазон рабочих температур - от - 40 ºC до + 105 ºC;
Габариты всей линейки - 81 x H7,5 x 2,5 мм;
