Описание

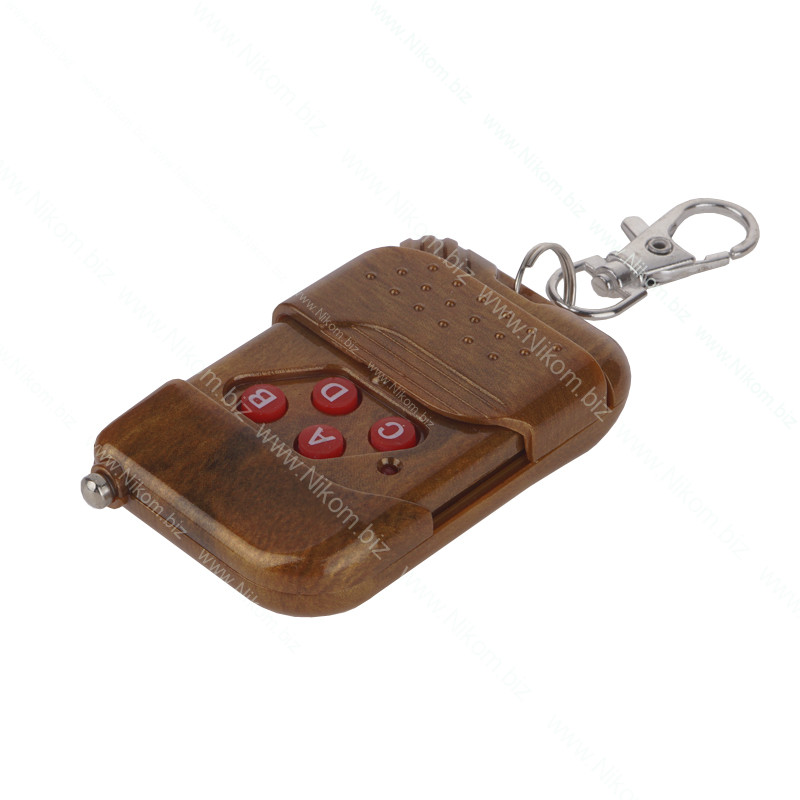

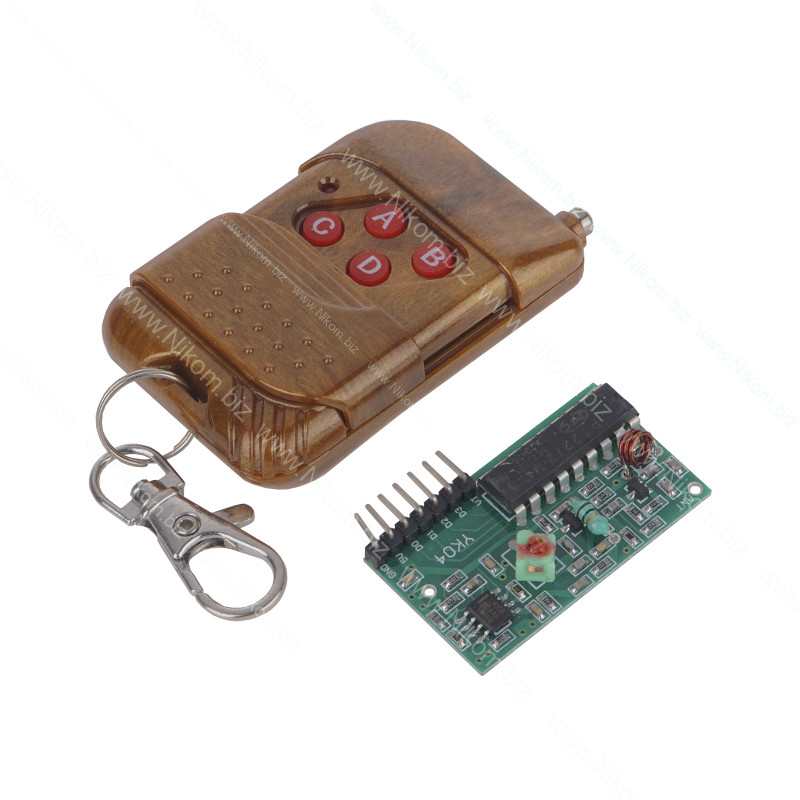

Данный пульт можно использовать домашней автоматизации, для ворот,света, сигнализации, реле, и многого другого. Комплект служит для дистанционного включения/выключения какого либо устройства, например для дистанционного управления автоматическими воротами. Комплект позволяет управлять различными нагрузками на дистанции до 15 метров (с антенной), в помещении результат будет значительно меньшим. При нажатии на кнопку пульта, на соответствующем выходе приемника появляется логическая единица.

Можно установить привязки конкретного пульта к плате с помощью шифрования, для этого нужно припаять перемычки на контактах микросхем передатчика и приемника в одинаковых местах. Таким образом можно привязать несколько пультов.

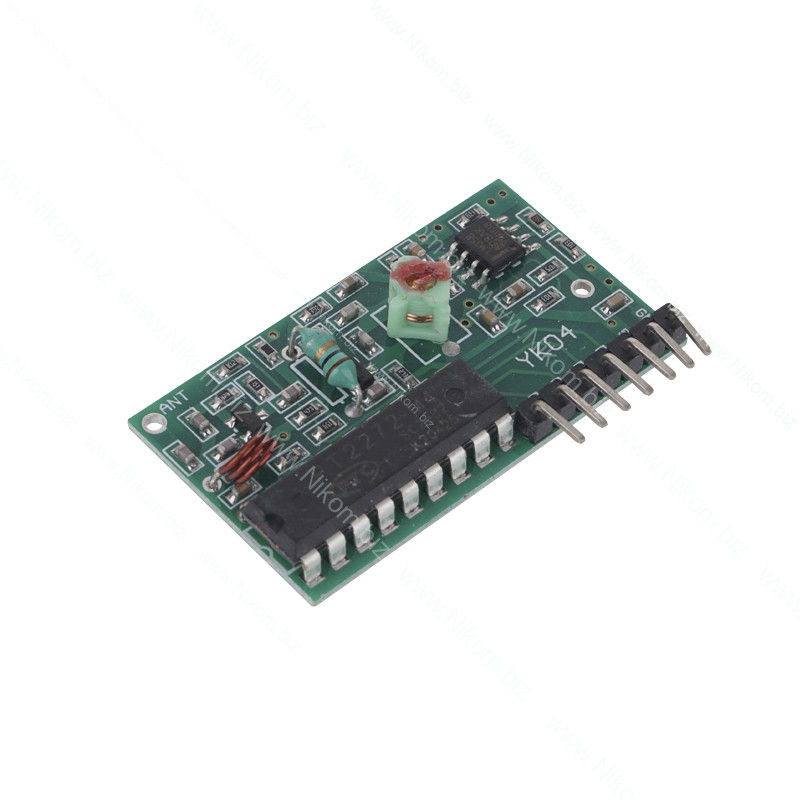

Следует обратить внимание что данный приемник построен на PT2272-M4, а это значит что питание на выход будет подаваться только во время удержания (нажатия) кнопки. Для изменения режима работы, когда нужно включать питание при нажатии кнопки, и выключать при повторном нажатии на соответствующую кнопку, можно заменить микросхему PT2272-M4 на PT2272-T4, дополнить схему триггером на К561ТМ2, либо использовать микроконтроллер.

Технические характеристики

• Напряжение питания: 5 VDC;
• Количество каналов: 4;
• Чувствительность приемника: -105дбМ;
• Рабочая частота: 315 МГц;
• Температура эксплуатации: -30...+60 °С;
• Питание пульта: батарейка 23A;
• Габариты модуля: 41х23х8 мм;
• Габариты пульта: 58х39х14 мм;
• Вес комплекта: 26 г;
