Описание

Данный модуль предназначен для подключения устройств к сети Ethernet.

Особенности модуля:

• Поддержка IEEE 802.3;
• Полная совместимость с сетями 10/100/1000 Base-T;
• Интегрированный MAC и 10 Base-T PHY;
• Поддержка одного 10 Base-T порта с автоматическим определением полярности и коррекцией;
• Поддержка режимов Full и Half Duplex;
• Программируемая функция повтора передачи при ошибке;
• Программируемые функции Padding и генерирование CRC;
• Программируемая функция фильтрации ошибочных пакетов;
• Интерфейс SPI с высокой тактовой частотой (до 20Мгц).

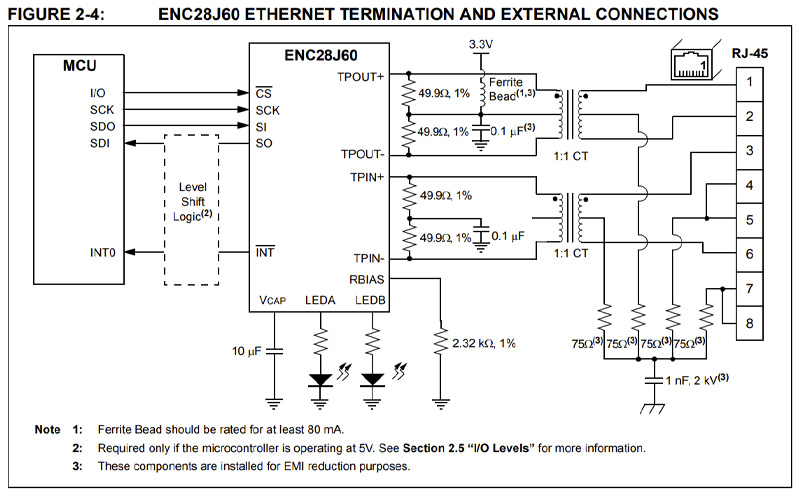

Для подключения модуля используются следубщие выводы:

• CLOCK OUTPUT - программируемый вывод, выход тактирования;
• INT - вывод прерывания, выход;
• WOL(Wake-up on LAN) - выход прерывания;
• SO - выход данных, интерфейс SPI;
• SI - вход данных, интерфейс SPI;
• SCK - вход тактирования, интерфейс SPI;
• CS - вход выбора чипа, интерфейс SPI;
• RESET - вывод сброса)
• VCC - вход внешнего питания 3,3В;
• GND - общий вывод.
