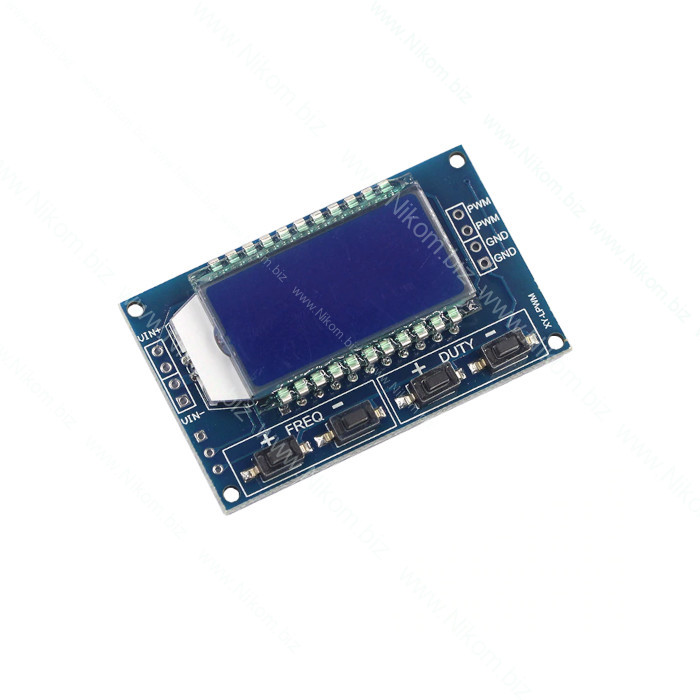

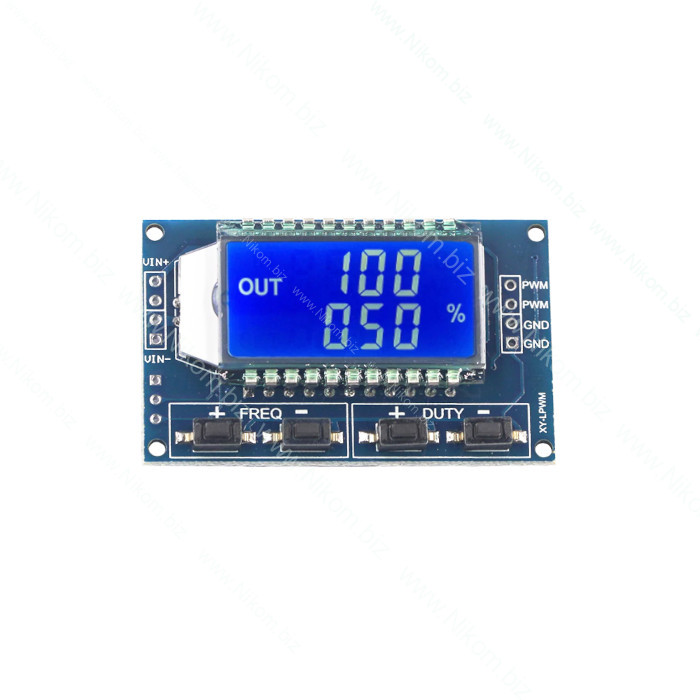

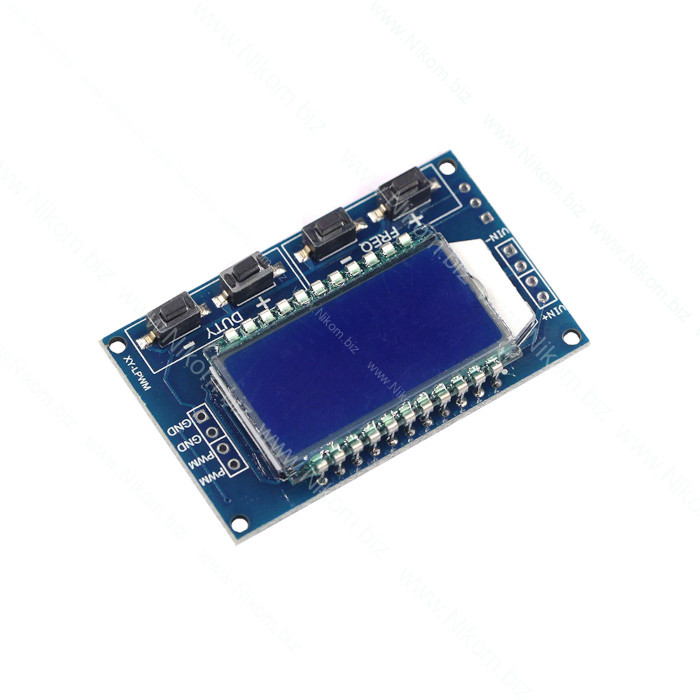

Модуль ШИМ-генератора XY-LPWM
Uп=3,3..30В, F=1Гц..150кГц, программируемый, ЖКИ дисплей
на складе 7 шт.
в магазине 11 шт.
код: A310046
Модуль ШИМ-генератора XY-LPWM
Uп=3,3..30В, F=1Гц..150кГц, программируемый, ЖКИ дисплей
198 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Описание
Данный модуль является цифровым одноканальным ШИМ (PWM) генератором прямоугольных импульсов с регулируемой частотой и скважностью. Модуль может применяться в качестве генератора импульсов для управления драйверами шаговых двигателей, при ремонте и тестировке оборудования и т.д. Текущая частота и скважность импульсов отображается на дисплее.
Амплитуда выходного PWM сигнала равна напряжению источника питания (от 3,3 до 30 В). Выход генератора слаботочный, максимальный ток составляет 30 мА, поэтому для управления более мощной нагрузкой необходимо использовать выходной усилитель.
Управление
Настройка частоты и скважности выходного сигнала виполняется кнопками.
- "FREQ+" - увеличение значения частоты;
- "FREQ-" - уменьшение значения частоты;
- "DUTY+" - увеличение значения скважности;
- "DUTY-" - уменьшение значения скважности;
Возможно также управление модулем через UART интерфейс. При отключении питания настройки сигнала сохраняются в энергонезависимой памяти.
Характеристики
- Напряжение питания - от 3,3 до 30 В;
- Выходной ток - от 5 до 30 мА;
- Диапазон регулировки выходной частоты - от 1 Гц до 150 кГц ± 2 %;
- Диапазон регулировки скважности - от 0 до 100 %;
- Форма генерируемых импульсов - прямоугольная;
- Диапазон рабочих температур - от - 20 °C до + 70 °C;
- Дисплей - LCD;
- Габариты дисплея - 23 x 17 мм;
- Габаритные размеры - 52 х 32 х 10 мм;
- Масса - 15 г.
