Описание

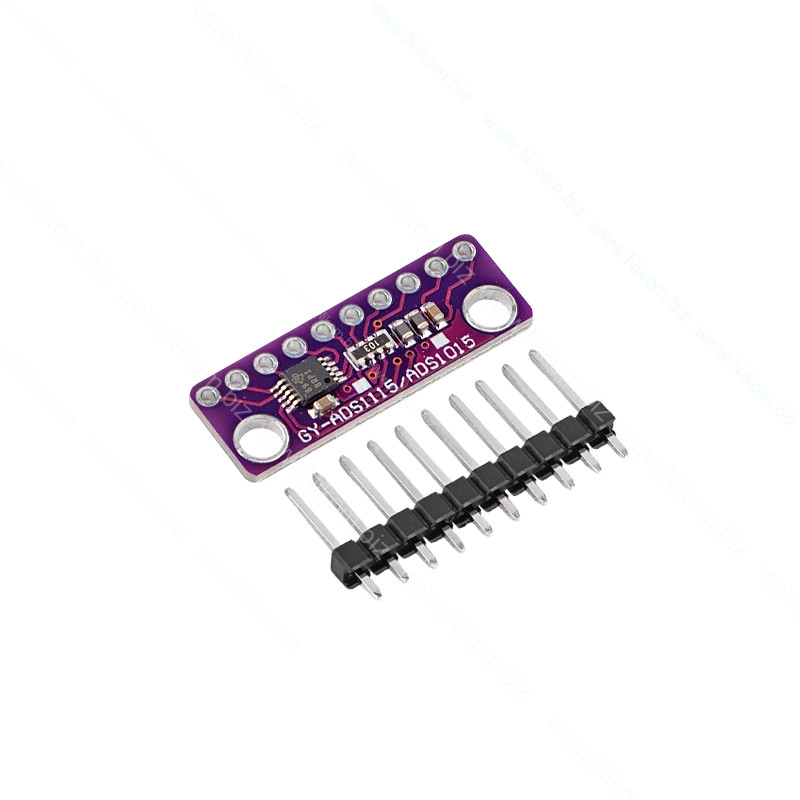

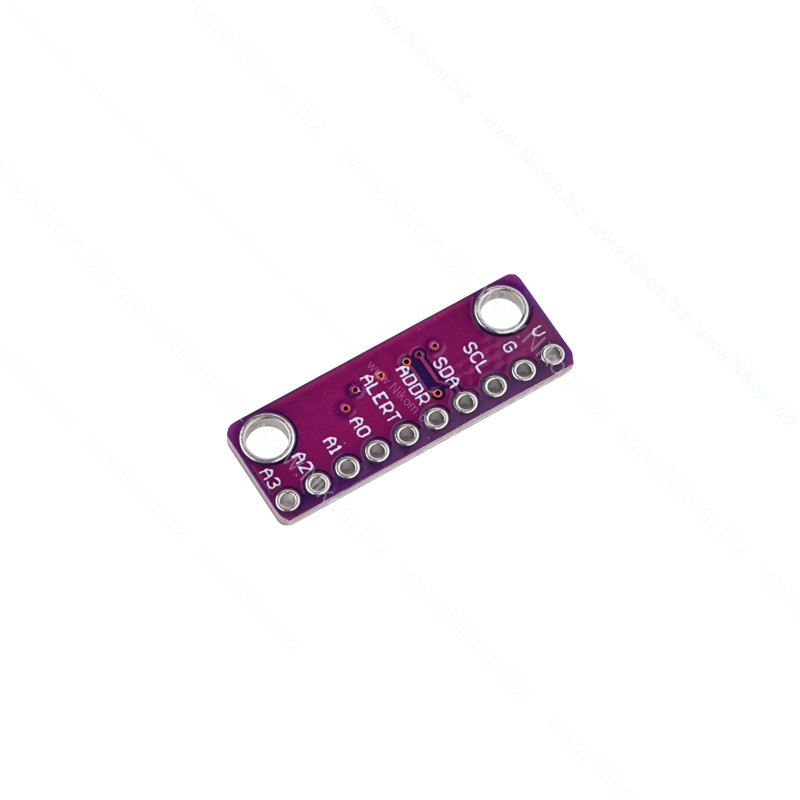

Модуль 12-разрядного 4-канального АЦП на микросхеме ADS1015 предназначен для расширения возможностей микроконтроллеров и миникомпьютеров при работе с аналоговыми сигналами. Обеспечивает высокую точность преобразования и стабильность благодаря встроенному источнику опорного напряжения с минимальным дрейфом.

Технические характеристики

• Микросхема: ADS1015
• Интерфейс: I2C
• Напряжение питания: 2–5 В
• Потребляемый ток: 150 мкА
• Тактовый генератор: встроенный
• Разрядность: 12 бит (со знаком)
• Количество каналов: 4 или 2 дифференциальных
• Диапазон входных напряжений: ±256 мВ – ±6.144 В
• Входной усилитель: усиление до ×16
• Источник опорного напряжения: встроенный
• Частота оцифровки: 128–3300 отсчетов/с
• Диапазон адресов: 0x48–0x4B
• Рабочая температура: -40…+125°C
• Размеры: 25.5×9мм

Функционал

• Оцифровка аналоговых сигналов с высокой точностью
• Возможность работы в одно- или дифференциальном режиме
• Регулировка коэффициента усиления входного сигнала
• Передача данных через интерфейс I2C
