Модуль ШИМ-генератора
программируемый, Uп=3,3..30В, 1Гц..150кГц
Описание
Данный модуль позволяет генерировать прямоугольные импульсы в четырех диапазонах частот:
- XXX: 1..999 Гц с шагом 1 Гц;
- X. XX: 1,00..9,99 кГц с шагом 0,01 кГц;
- XX. X: 10,0..99,9 кГц с шагом 0,1 кГц;
- Х.X.X: 1..150 кГц с шагом 1 кГц.
Для настройки модуля используются две пары кнопок:
- пара FREQ предназеначен для настройки частоты;
- пара DUTY предназначена для настройки скважности(0..100%).
Амплитуда выходного сигнала равна напряжению питания.

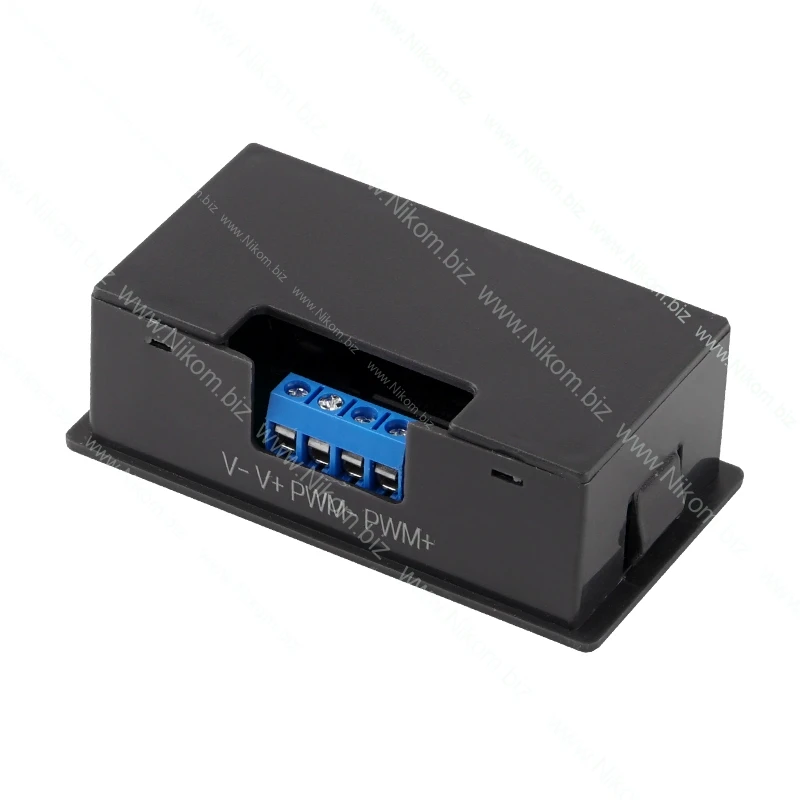

Для подключения питания и снятия выходного сигнала на плате модуля установлена клеммная колодка.
Технические характеристики
- напряжение питания 3,3..30 В;
- точность настройки частоты около 2%;
- выходной ток 5..30 мА;
- размер 75х40х26 мм.
