Описание

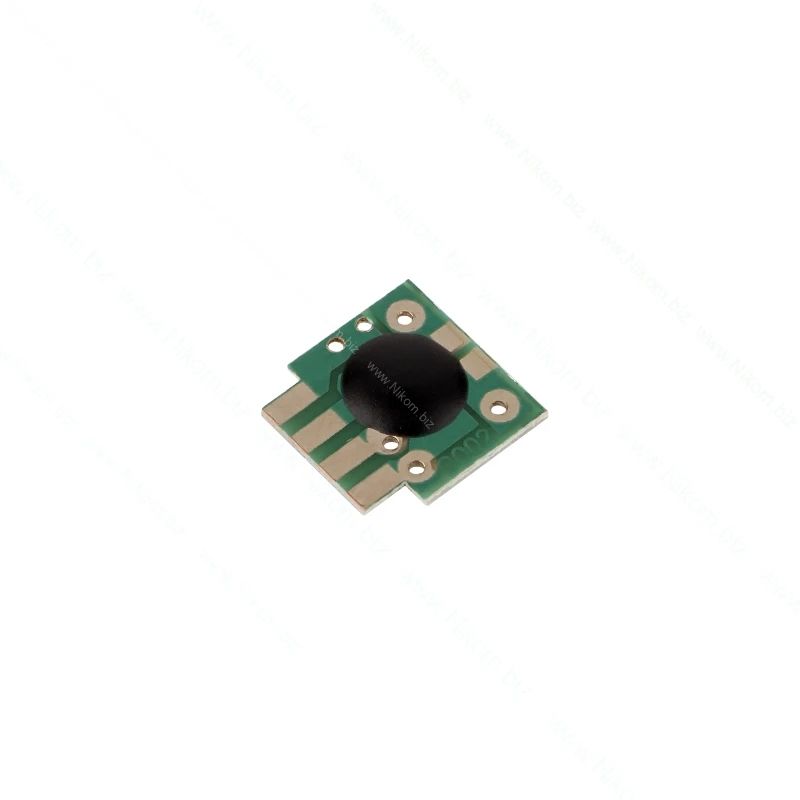

Модуль C002 является звуковым генератором и не подает сигнал для непосредственного питания громкоговорителя. К выходу модуля необходимо подключить дополнительный каскад усилителя. Для установки выходной частоты на плату модуля необходимо установить резистор номиналом 100 - 240 кОм. При установке резистора номиналом 100 кОм частота выходного сигнала будет равна примерно 2,8 кГц.

Схема подключения модуля:

Технические характеристики

• напряжение питания: 2,4 - 3,6 В;
• максимальный выходной ток: 3 мА;
• частота осциляции: 80 - 120 кГц;
• габаритный размер: 12х12х2 мм.
