АкцияМодуль АЦП 16-бит на ADS1115
Uп=2..5В, 4 канала, интерфейс I2C
Модуль АЦП 16-бит на ADS1115
Uп=2..5В, 4 канала, интерфейс I2C
204 грн
код:
| Параметр | Значение |
|---|---|
| Тип живлення | dc |
| Тип пристрою | зчитувач |
| Робоча напруга, В | 2 - 5 |
| Інтерфейс підключення | i2c |
| Споживання струму, мА | <1 |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
Модуль АЦП на базе ADS1115 обеспечивает 16-битное преобразование аналогового сигнала в цифровой. Поддерживает до 4 входных каналов и использует интерфейс I2C для подключения к управляющему устройству. Оснащён встроенным генератором, усилителем с программируемым коэффициентом усиления и компаратором.
Технические характеристики
• Напряжение питания: 2–5.5 В
• Потребляемый ток: < 1 мА
• Количество каналов: 4
• Интерфейс: I2C
• Частота преобразования: 8–860 Гц
Функционал
• 16-битный АЦП с четырьмя аналоговыми входами
• Встроенный компаратор и усилитель
• Программируемое усиление сигнала
• Передача данных через I2C
Для подключения модуля на его плате предусмотрены следующие выводы:
- VCC - напряжение питания;
- GND - общий провод;
- ADDR - адрес I2C;
- ALRT - цифровой выход компаратора;
- SDA - линия данных I2C;
- SCL - линия тактирования;
- A0 - аналоговый вход АЦП;
- A1 - аналоговый вход АЦП;
- A2 - аналоговый вход АЦП;
- A3 - аналоговый вход АЦП.

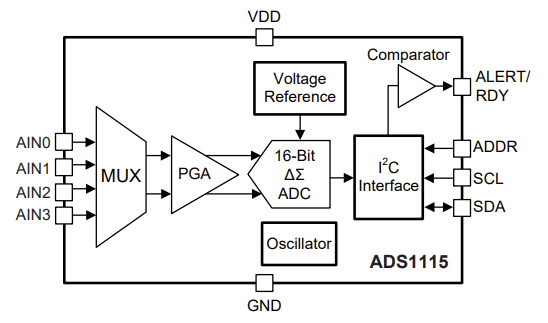

Упрощенная схема
