Описание

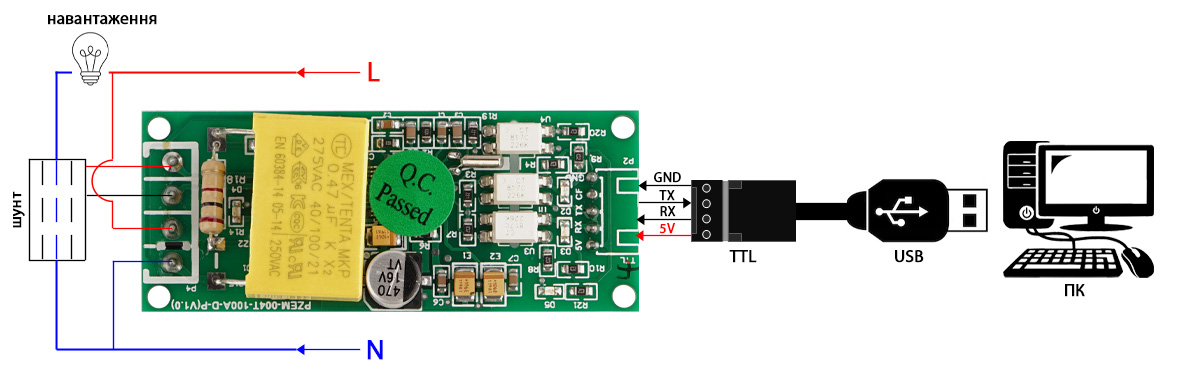

Модуль PZEM-004T предназначен для измерения параметров переменного тока, включая напряжение, ток, активную мощность, частоту, коэффициент мощности и активную энергию. Данные считываются через TTL-интерфейс. Для использования требуется модуль TTL, который не входит в комплект.

Технические характеристики

• Диапазон измерения напряжения: 80–260 В
• Разрешение напряжения: 0,1 В
• Точность измерения напряжения: 0,5%
• Диапазон измерения тока: 0–100 А
• Минимальный измеряемый ток: 0,02 А
• Разрешение измерения тока: 0,001 А
• Точность измерения тока: 0,5%
• Диапазон измерения активной мощности: 0–23 кВт 100А
• Минимальная измеряемая мощность: 0,4 Вт
• Разрешение измерения мощности: 0,1 Вт
• Точность измерения мощности: 0,5%
• Диапазон коэффициента мощности: 0,00–1,00
• Разрешение измерения коэффициента мощности: 0,01
• Точность измерения коэффициента мощности: 1%
• Диапазон измерения частоты: 45–65 Гц
• Разрешение измерения частоты: 0,1 Гц
• Точность измерения частоты: 0,5%
• Диапазон измерения активной энергии: 0–9999,99 кВт·ч
• Разрешение измерения активной энергии: 1 Вт·ч
• Точность измерения активной энергии: 0,5%

Функционал

• Измерение напряжения, тока, активной мощности, частоты, коэффициента мощности и активной энергии
• Функция сброса измерений через программное обеспечение
• Настройка порога срабатывания сигнала при превышении активной мощности
• Коммуникационный интерфейс: UART-TTL (9600 бод, 8 бит данных, 1 стоп-бит, без четности)
• Протокол передачи данных: Modbus-RTU
