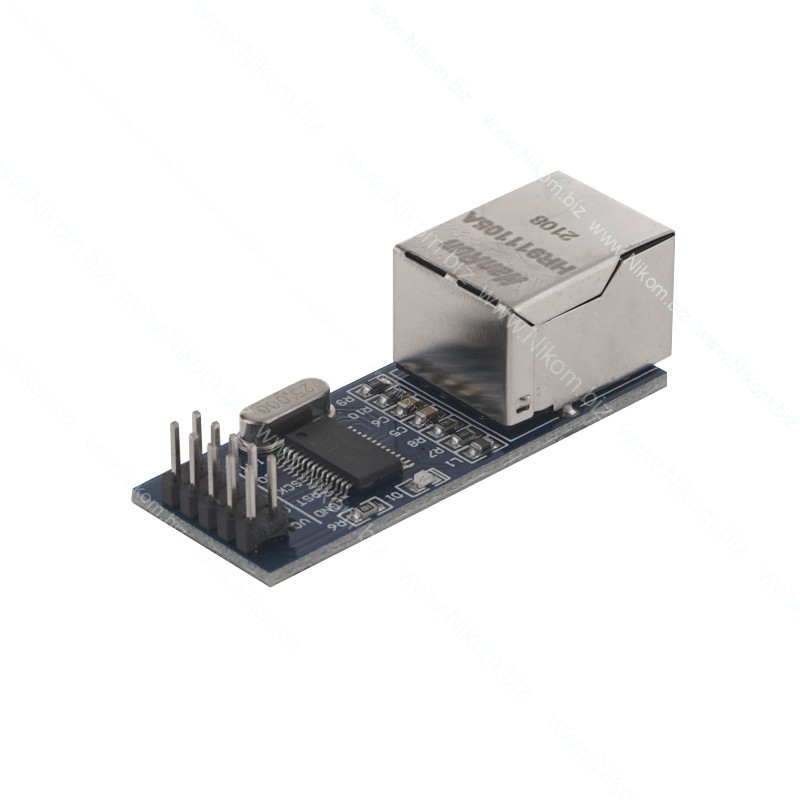

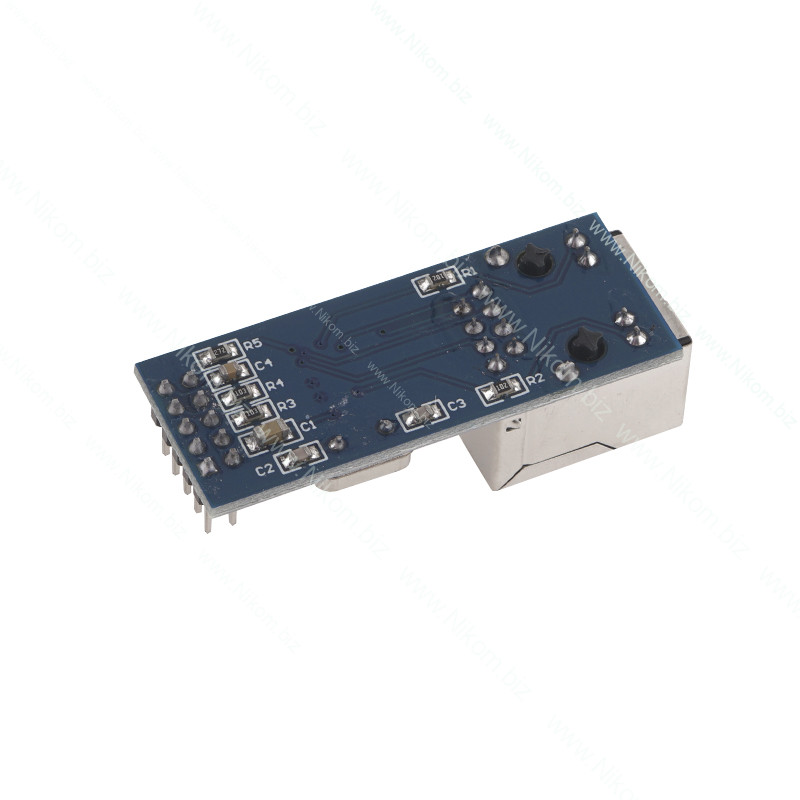

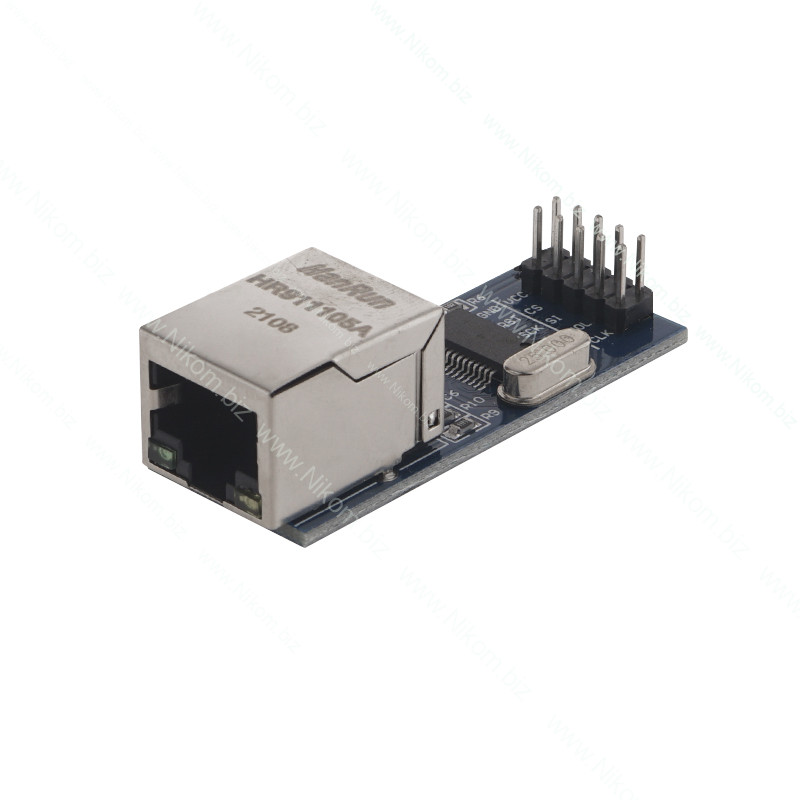

Модуль Ethernet ENC28J60 LAN
готовый модуль; для подключения микроконтроллера; SPI
202 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация
Описание
Данный модуль предназначен для подключения устройств к сети Ethernet. Микросхема ENC28J60 содержит встроенные канальный (MAC) и физический (10BASE-T PHY) уровни. Стандарт 10BASE-T позвояет обеспечить скорость передачи данных до 10 Мбит/с при помощи кабеля типа витая пара.
Для подключения модуля используются следубщие выводы:
- CLOCK OUTPUT - программируемый вывод, выход тактирования;
- INT - вывод прерывания, выход;
- WOL(Wake-up on LAN) - выход прерывания;
- SO - выход данных, интерфейс SPI;
- SI - вход данных, интерфейс SPI;
- SCK - вход тактирования, интерфейс SPI;
- CS - вход выбора чипа, интерфейс SPI;
- RESET - вывод сброса)
- VCC - вход внешнего питания 3,3В;
- GND - общий вывод.
