Описание

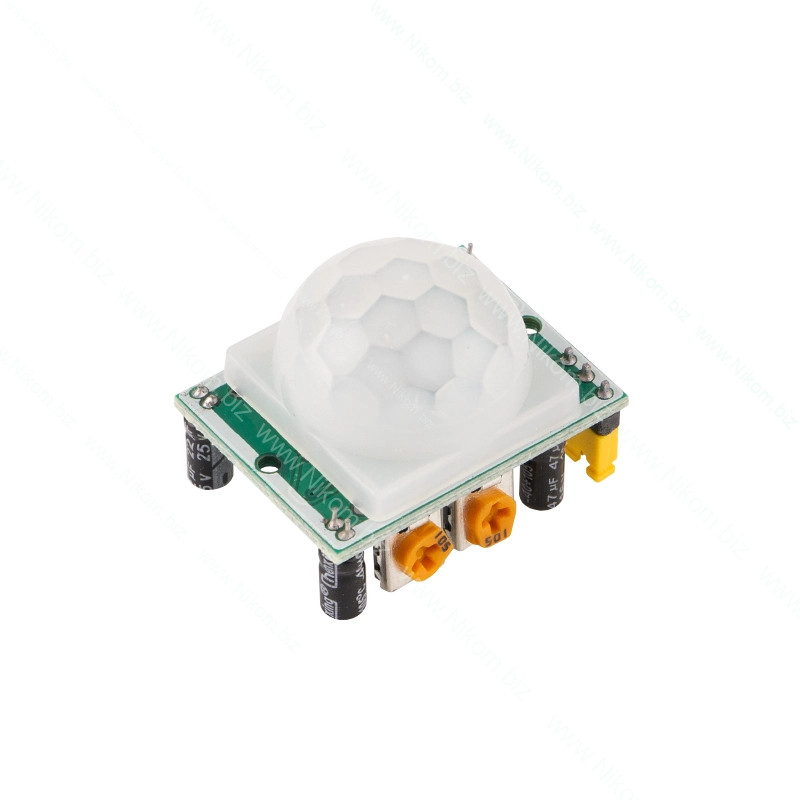

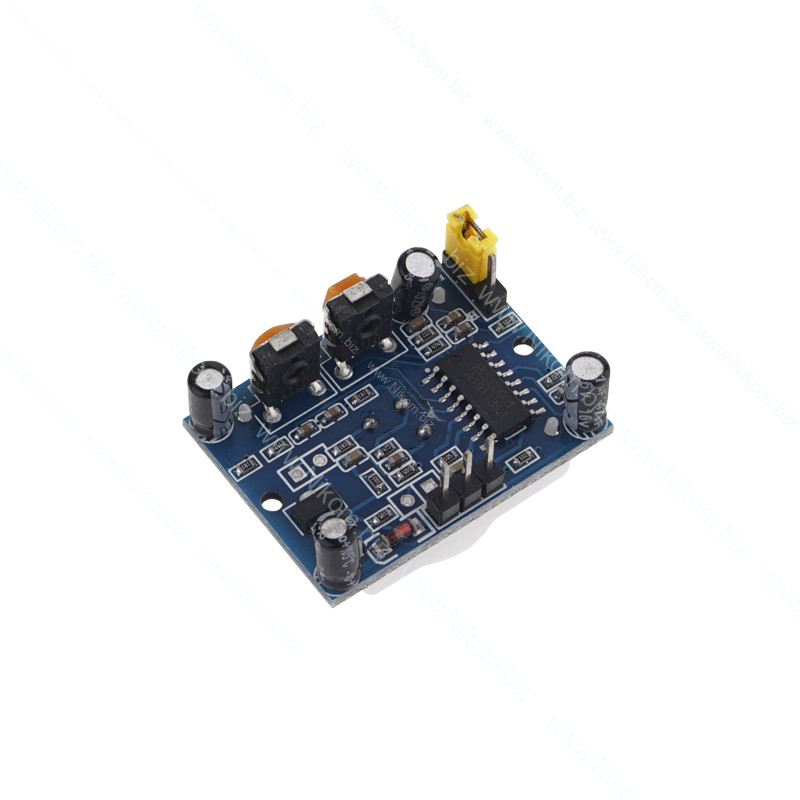

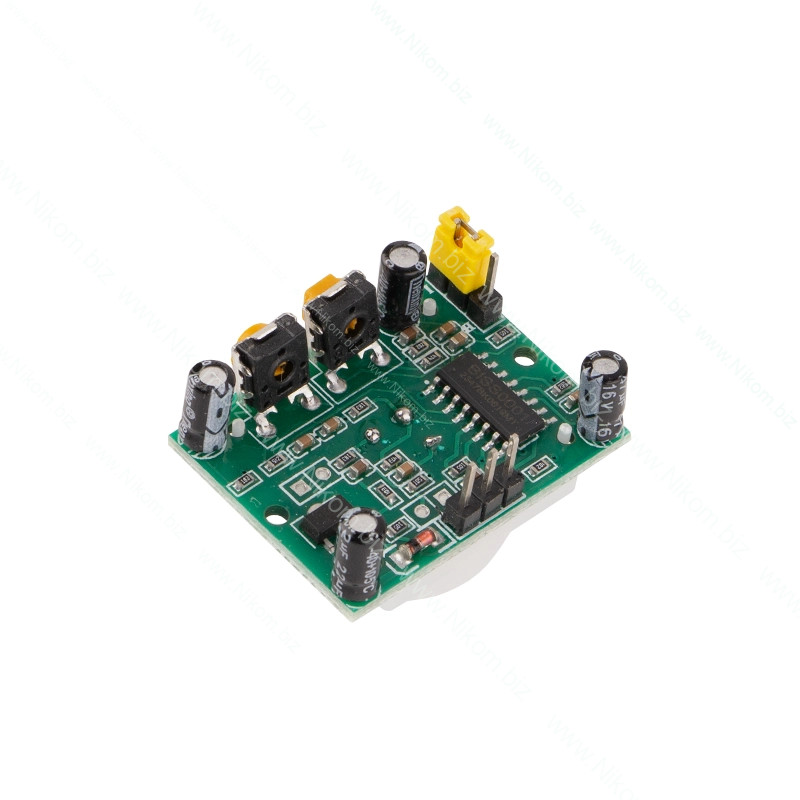

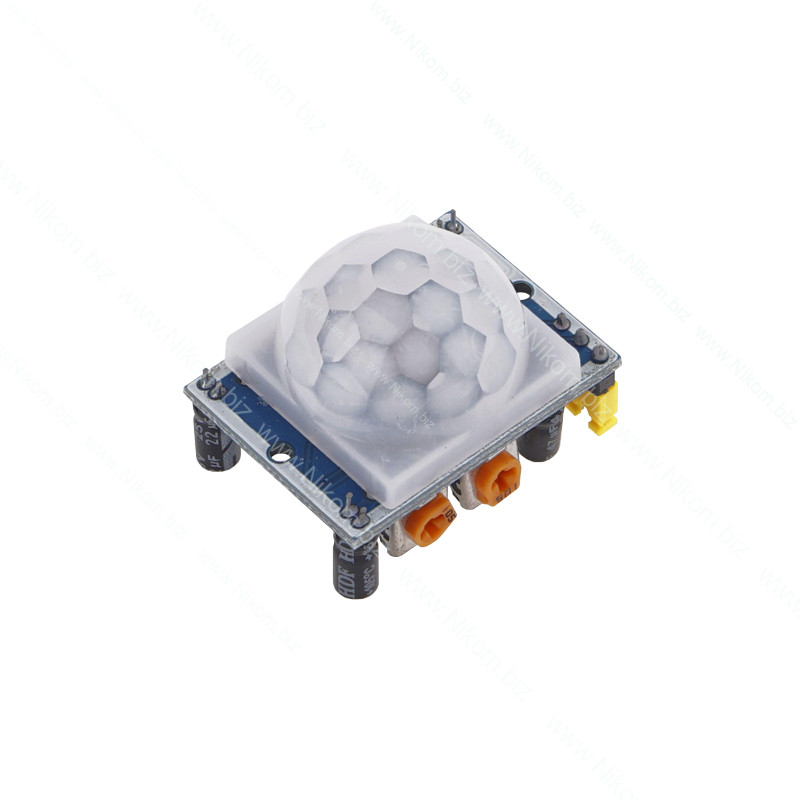

Данный модуль оснащён инфракрасным датчиком движения HC-SR501 на основе чипа управления BISS0001, который способен фиксировать движения на расстоянии до 7 метров. Данный модуль часто используется в простых охранных системах или бытовых проектах (автоматическое включение света при движении, автоматизации электрических приборов и т. д.). У модуля два режима работы (H, L). Для изменения режимов используется джампер, который расположен на обратной стороне модуля. В режиме H, импульс на выходе модуля пропадает в случае отсутствия движения в зоне при заданном времени. Если подключить режим L, на выходе появляется логический сигнал при срабатывании модуля.

Так же есть возможность регулировки расстояния чувствительности датчика (3 - 7 м) с помощью потенциометра SX и время, в течении которого будет передаваться логическая единица при движении в зоне датчика (5 - 300 с) подстроечным резистором TX.

Инфракрасный датчик обладает 3 контактами для подключения к микропроцессору Arduino. Выходы VCC и GND обеспечивают подачу напряжения на плату, а контакт OUT необходим для передачи сигнала от датчика к микроконтроллеру устройства.

Подача напряжения на модуль осуществляется от внешнего источника питания, платы Arduino или другого микроконтроллерного устройства.

Технические характеристики

• Рабочее напряжение - 4,5-20 В
• Выходное напряжение - 3,3 В

• Максимальный потребляемый ток - 60 мА
• Расстояние обнаружения - от 3 до 7 метров
• Угол обнаружения - 145°
• Время задержки - от 5 до 300 секунд

• Рабочая температура - -20...+80°С

• Габариты - 33х25x26 мм
• Вес - 3 г
