Описание

Кронштейн предназначен для вертикальной установки и фиксации видеокарты внутри корпуса ПК. Конструкция имеет магнитное основание и регулируемую боковую планку, а для подключения видеокарты к материнской плате используется PCIe-райзер.

Технические характеристики

• Тип: кронштейн для вертикальной установки видеокарты
• Совместимость: корпуса с 6 или более слотами расширения
• Общая длина основания: 188,5 мм
• Длина основной монтажной части: 125 мм
• Высота вертикальной части: около 114,5 мм
• Ширина верхней части: 63 мм
• Размеры отдельных крепежных элементов: приблизительно 86 мм, 60 мм, 30 мм, 23 мм
• Крепление основания: магнитное
• Регулировка боковой планки: влево / вправо

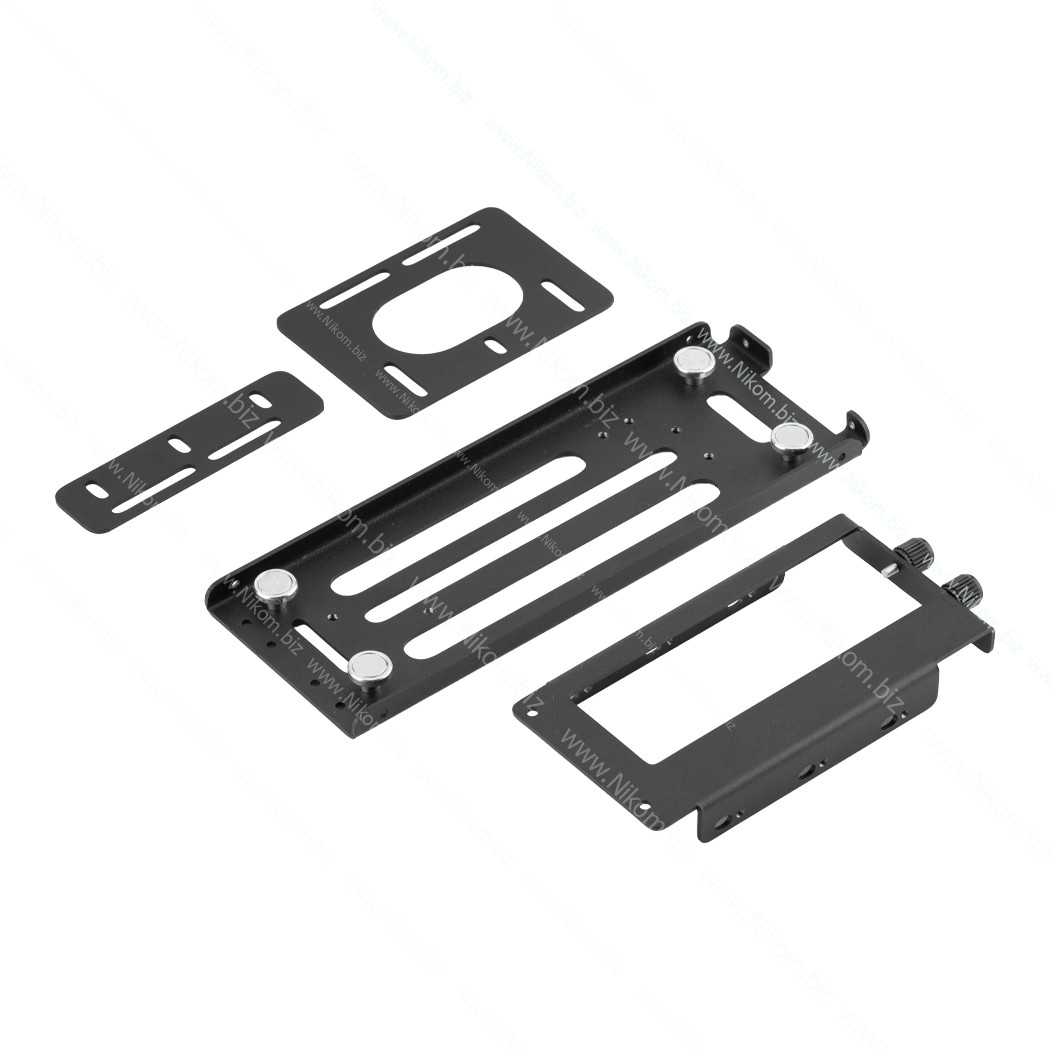

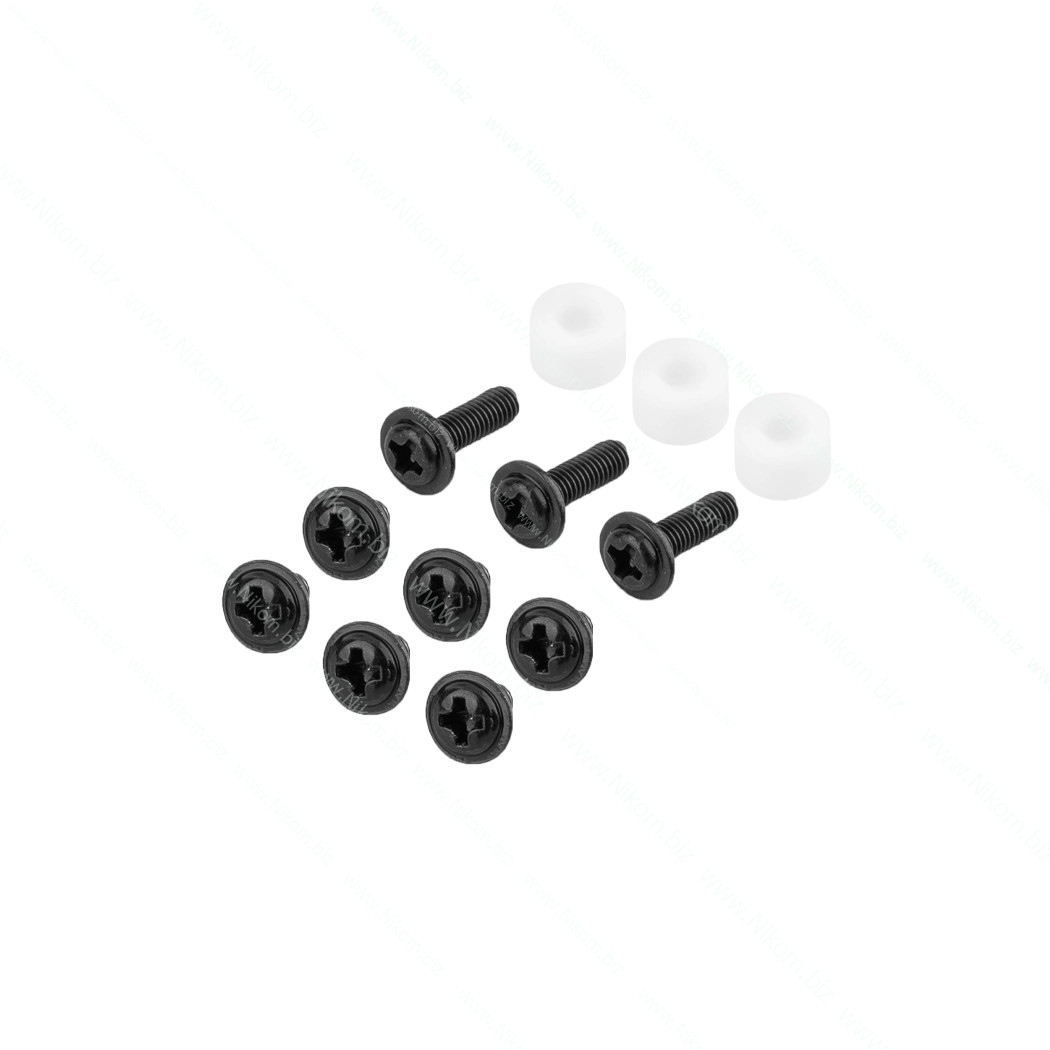

• Комплектация: основной металлический кронштейн, монтажная планка, регулируемая планка, 2 проставки, винты и крепежные элементы

Функционал

• Вертикальная установка видеокарты в корпусе ПК
• Фиксация конструкции к металлическому корпусу с помощью магнитного основания
• Регулировка положения боковой монтажной планки
• Регулировка положения видеокарты для обеспечения доступа к HDMI, DisplayPort или VGA
• Возможность использования с PCIe-райзером для подключения видеокарты к материнской плате

Инструкция

• Установите две проставки из комплекта в соответствующие отверстия на основании кронштейна. Расстояние между точками установки составляет приблизительно 125 мм.
• Установите PCIe-райзер на проставки и закрепите его винтами.
• Закрепите боковую монтажную планку на кронштейне.
• Установите конструкцию внутри корпуса ПК и зафиксируйте планку в зоне задних слотов расширения.
• Вставьте видеокарту в разъем PCIe-райзера.
• Отрегулируйте положение кронштейна и видеокарты так, чтобы разъемы HDMI, DisplayPort или VGA оставались доступными.
• После регулировки затяните все крепления.
• Для установки необходим корпус с достаточным внутренним пространством и возможностью снятия задних заглушек слотов расширения.
• PCIe-райзер на изображении комплекта не показан и может приобретаться отдельно.
