Описание

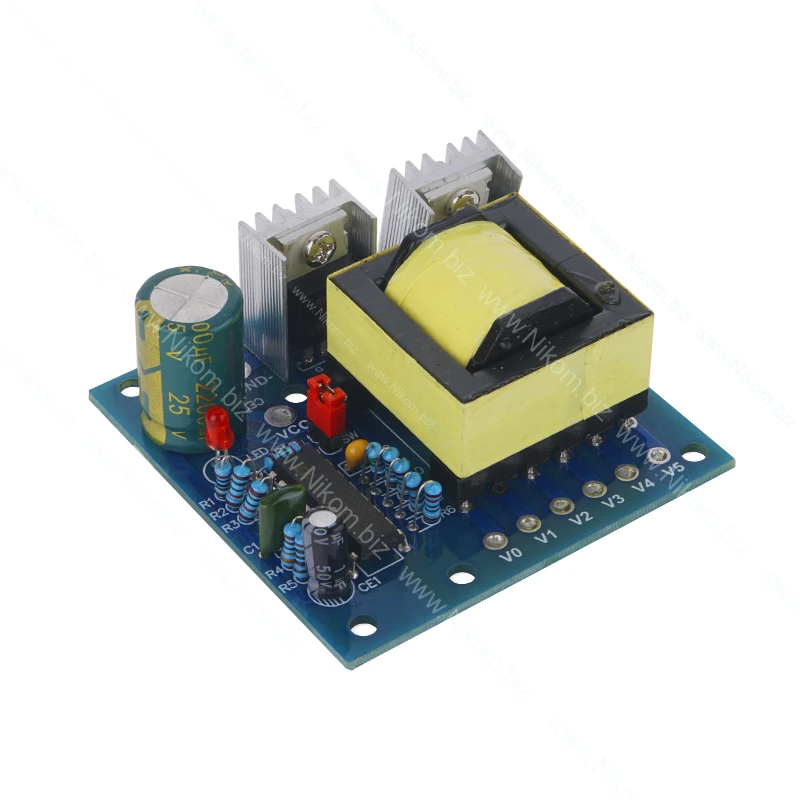

Модуль инвертора предназначен для преобразования постоянного напряжения 12 В в переменное напряжение с фиксированными уровнями в диапазоне 28–220 В. Формирует выходной сигнал с частотой 20 кГц и позволяет выбрать необходимое значение напряжения путем подключения к соответствующим контактам.

Технические характеристики

• Входное напряжение: 12 В DC
• Выходное напряжение: 28–220 В AC
• Фиксированные выходные напряжения: 20 В, 28 В, 45 В, 62 В, 90 В, 110 В, 175 В, 200 В, 220 В
• Частота выходного сигнала: 20 кГц
• Максимальная мощность: 150 Вт
• Размер: 60х60х25 мм
• Вес: 75 г

Функционал

• Преобразование постоянного напряжения в переменное
• Выбор уровня выходного напряжения через контактные пары
• Запуск модуля через замыкание контактов или внешнюю кнопку
• Формирование высокочастотного выходного сигнала

Подключившись к одной из следующих пар выходных контактов можно получить следующие значения переменного выходного напряжения:

• V0-V2 = 110 В;
• V0-V3 = 175 В;
• V0-V4 = 200 В;
• V0-V5 = 220 В;
• V5-V4 = 20 В;
• V5-V3 = 45 В;
• V5-V2 = 110 В;
• V4-V3 = 28 В;
• V4-V2 = 90 В;
• V3-V2 = 62 В.

Для включения модуля контакты K и SW должны быть замкнуты джампером (входит в комплект). Так же к этим контактам можно подключить выносну кнопку включения (в комплект не входит).

Важно! Так как выходной сигнал не является чистой синусоидой, то данный модуль не подходит для работы с вентиляторами, трансформаторами, электромоторами и т.д.

Важно! Модуль НЕ имеет защиты от переполюсовки, перегрузки и короткого замыкания.
