Описание

Технические характеристики

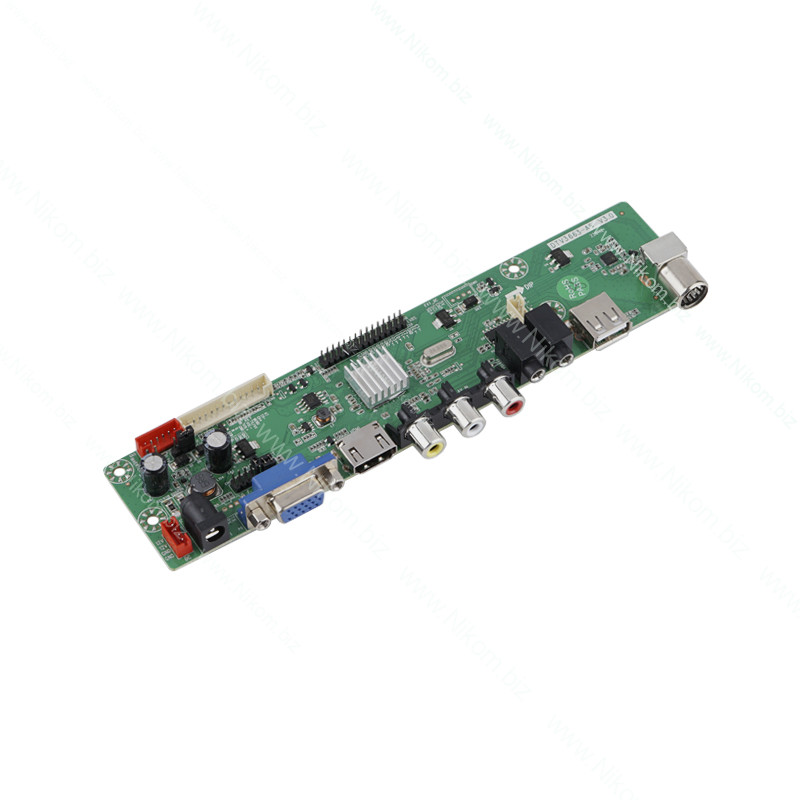

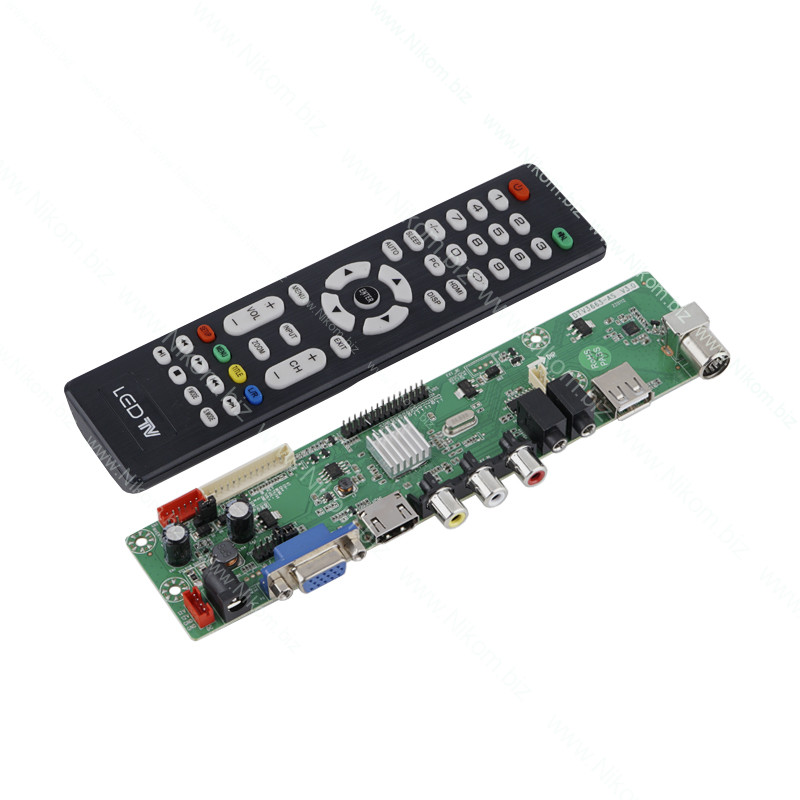

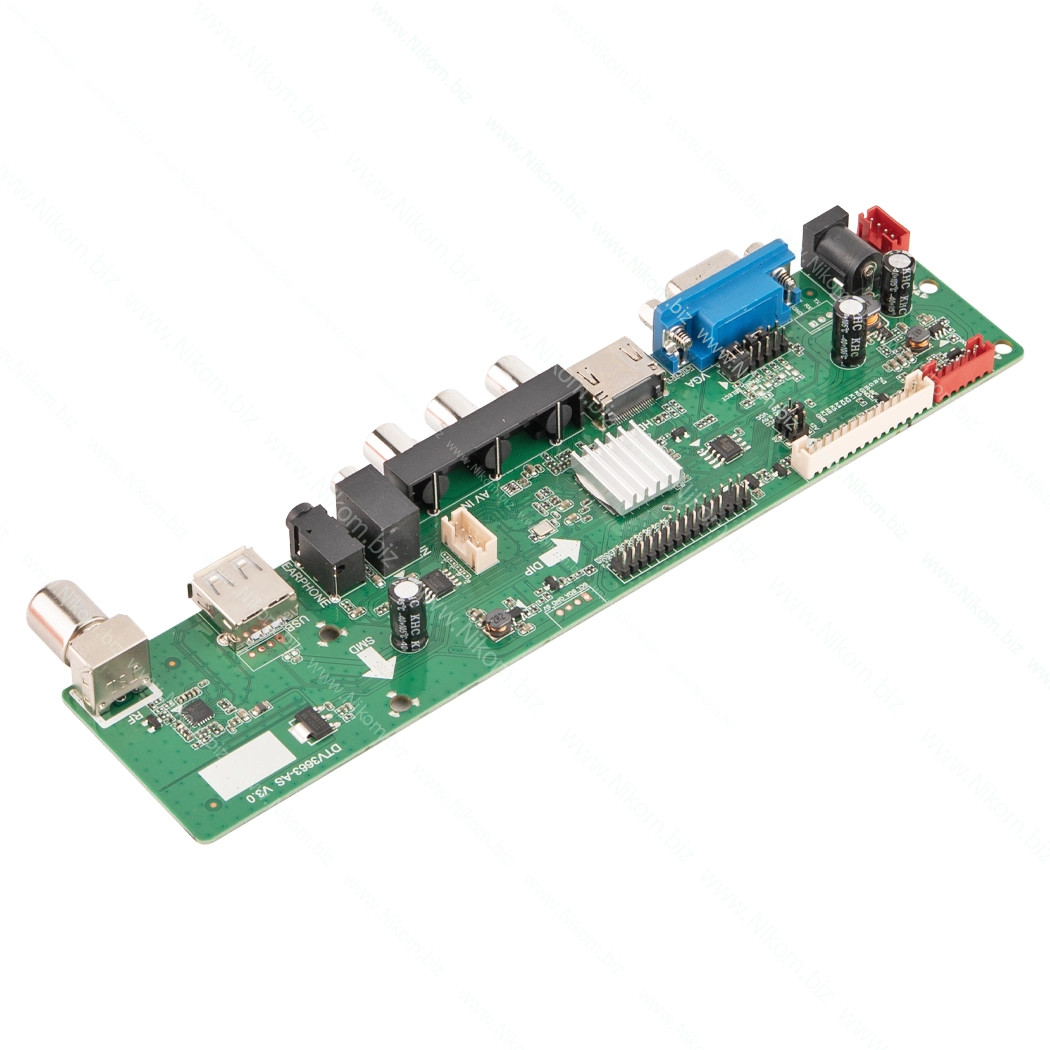

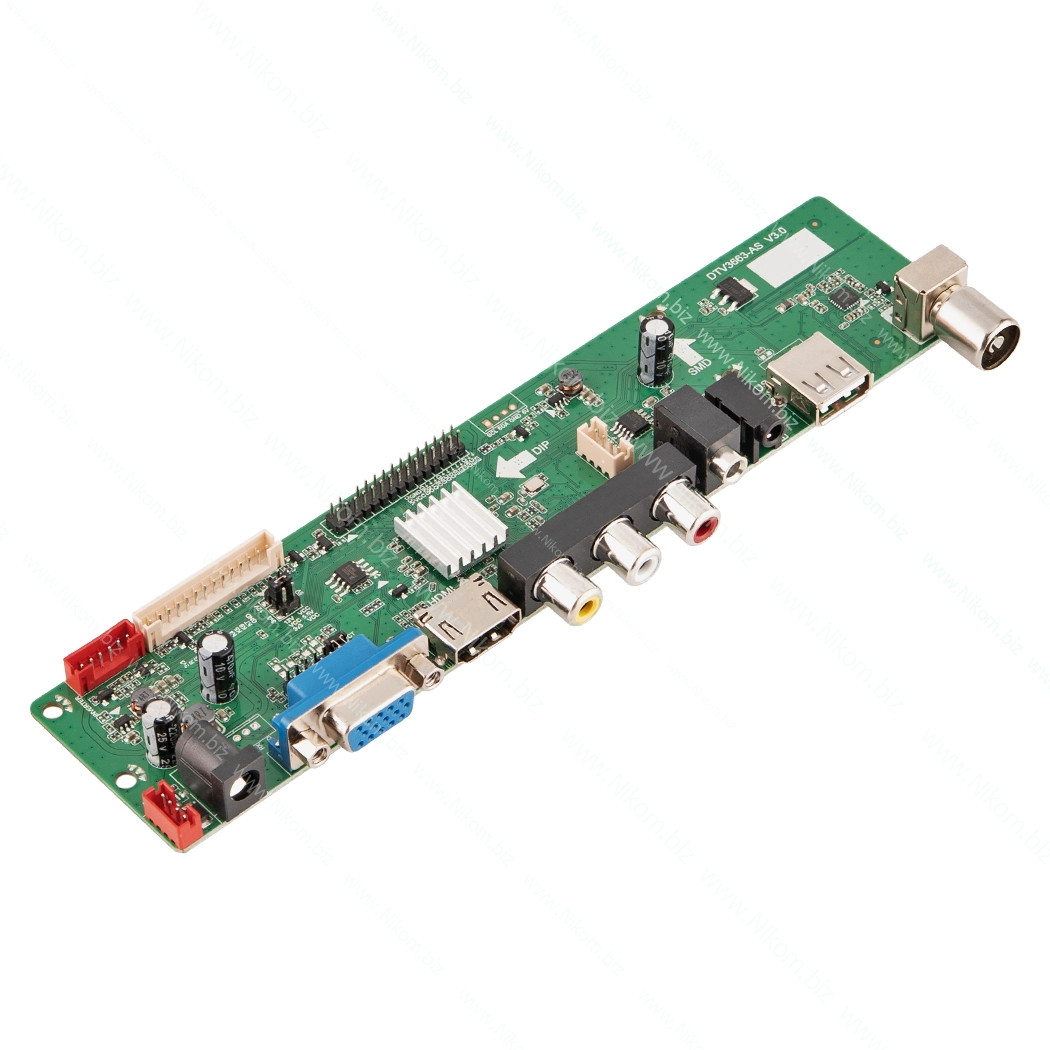

• Главный чип скалера - MSD3663LUA-Z1;
• Чип ТВ тюнера - Rafael R842;
• Поддержка - DVB-T/T2, DVB-C, ANALOG TV;
• Чип аудио - CS37AD2AB;
• Флеш память - EN25Q64A-104HIP (QH64A-104HIP);
• Входной DC-DC конвертор - OMD7X;
• Напряжение питания - 12 В;
• Потребляемый ток - до 4 А;
• Напряжение питания логики матрицы - 3,3 В / 5 В / 12 В опционально;
• Потребляемая мощность (работа) - от 6 Вт;
• Потребляемая мощность (ожидание) - до 0,3 Вт;
• Мощность аудио выхода - 2 х 8 Вт;
• Язык - Русский, Английский, чешский, Франция, Magyar, Polski, Dansk, Espanol, Hrvatski, Nederlands, deutsch, italliano, Norsk, Portugues, Suomi, Svenska, арабский, и др.
• Габариты - 193 x 56 x h17 мм;
• Масса - 160 г.


Интерфейсы

• LVDS - интерфейс подключения LСD матрицы к скалеру;
• INVERTER - разъем подключения инвертера либо подсветки;
• KEY - разъем подключения кнопок управления в том числе и ИК-приемника;

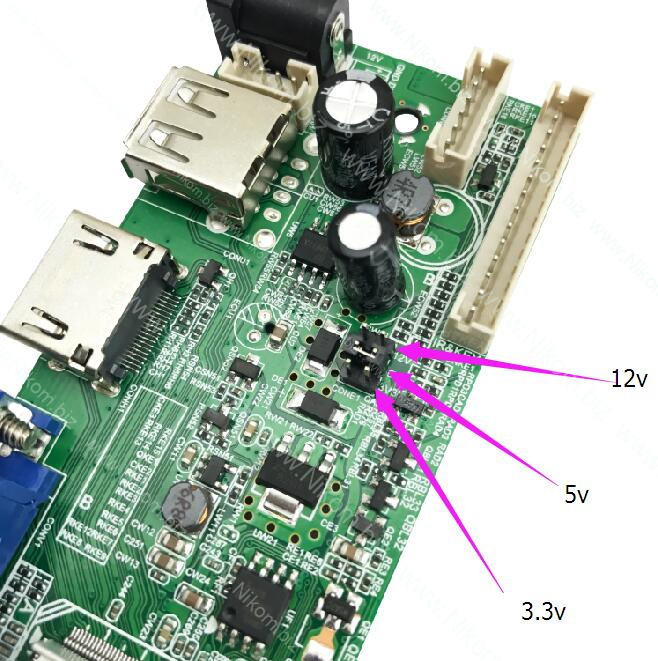

• JUMP VOLTAGE 3.3/5/12V - выбор питания матрицы;
• AUDIO-OUT - звуковой выход;
• YPBPr - 3 гнезда RCA;
• DC12 - гнездо питание 5,5 x 2,5 мм 12 В;
• BUIT-IN;

• POWER SUPPLE;
• USB;
• HDMI;
• VGA;
• RCA out - 3 гнезда RCA аналоговый выход;
• AUDIO-IN - аудио вход;
• RF - антенна;

• 1024 х 786 - 6 бит 1 канал;
• 1024 х 786 - 8 бит 1 канал;
• 1280 х 768 - 8 бит 1 канал;
• 1280 х 768 - 6 бит 1 канал;
• 1280 X 1024 - 8 бит 2 канала;
• 1366 х 768 - 6 бит 1 канал;
• 1366 х 768 - 8 бит 1 канал;
• 1440 X 900 - 6 бит 2 канала;
• 1440 X 900 - 8 бит 2 канала;
• 1600 X 900 - 8 бит 2 канала;
• 1600 X 1200 - 6 бит 2 канала;
• 1680 X 1050 - 8 бит 2 канала;
• 1920 X 1080 - 8 бит 2 канала;
• 1920 X 1080 - 6 бит 2 канала;
• 1920 Х 1200 - 6 бит 2 канала;
• 1920 Х 1200 - 8 бит 2 канала;

Прошивка

• Загрузите архив архив прошивок і datasheet;
• Выберите подходящую вам прошивку;
• Разместите файл прошивки LUA63A82 на отформатированную USB-флешкарту и установите ее в разъем USB на скалере;
• Включите питание скалера (если светодиоды подключены они начнут мигать) примерно через 1 минуту процесс завершится и на экране появится меню выбора языка (мигание светодиодов остановится);
• ВНИМАНИЕ не выключайте питание LVDS скалера DS. D3663LUA. A8 при прошивке это может привести к необратимым последствиям!

• Поместите файл прошивки LUA63A82 на отформатированную USB-флешкарту и установите её в USB разъём на скаллере;
• Включите питание скалера (если светодиоды подключены они начнут мигать) примерно через 1 минуту процесс завершится и на экране появится меню выбора языка (мигание светодиодов остановится);
• ВНИМАНИЕ не отключайте питание LVDS скалера DS. D3663LUA. A8 во время прошивки, это может привести к необратимым последствиям!

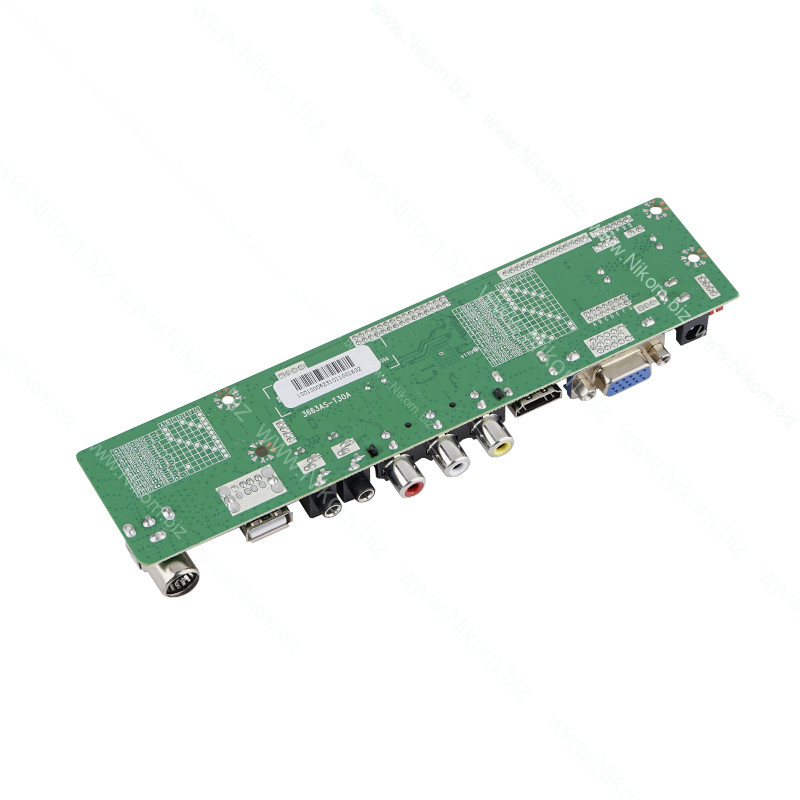

Замечание по прошивкам: Существуют два вида прошивок LUA63A81.bin и LUA63A82.bin, скалер принимает ту, которой был прошит крайний раз, например склер был прошит 81-й прошивкой, для того чтобы его прошить 82-й, необходимо файл прошивки LUA63A82.bin переименовать в LUA63A81.bin и прошить, после чего скалер будет принимать 82-е прошивки.  Какая прошивка установлена на скалер с завода, можно узнать по наклейки на тыльной стороне платы.
