Описание

Модуль выполняет функцию MP3 плеера. Так же благодаря наличию Bluetooth и возможности питаться от одного аккумуоятора Li-ion его можно использовать для создания портативной колонки, либо для того чтобы с помощью Bluetooth подключать смартфон к автомагнитоле или колонкам.

Особенности подключения

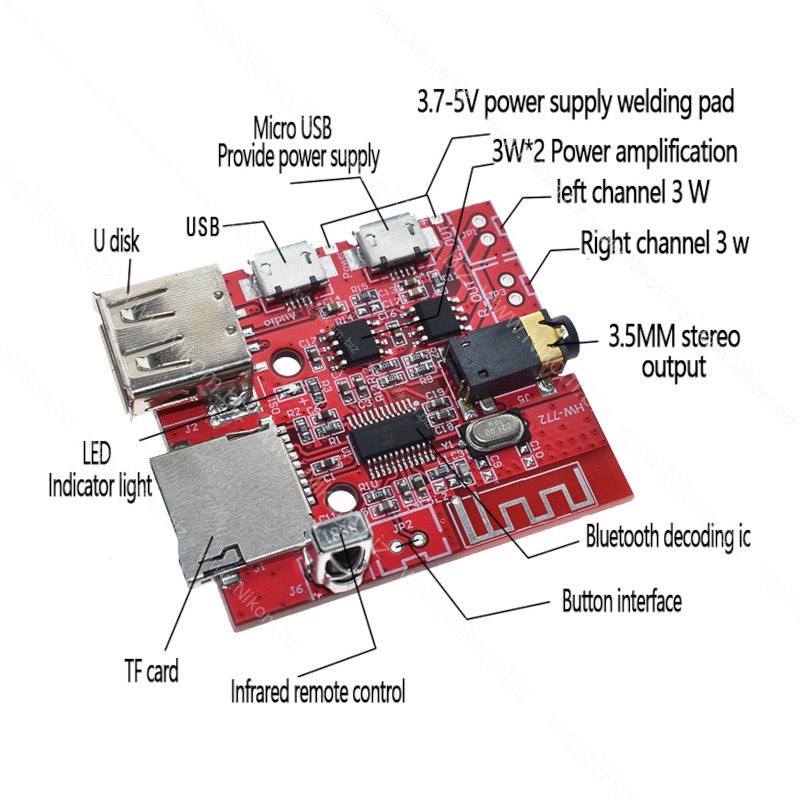

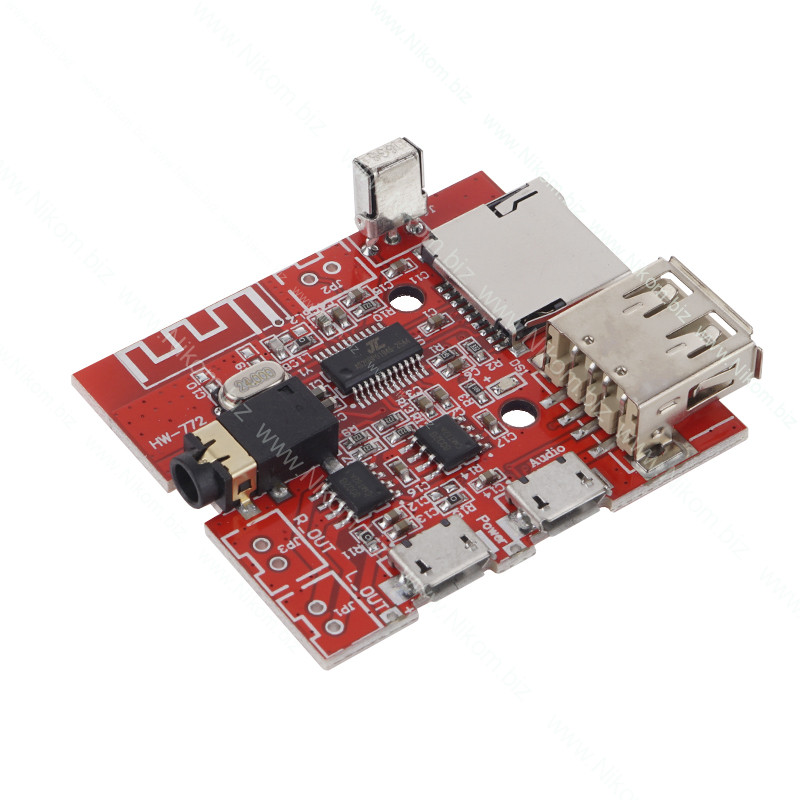

Подаем питание к "microUSB". Сразу после включения загорается синий светодиод и начинает моргать, модуль переходит в режим Bluetooth. Мобильный телефон обнаруживает модуль под именем "HW-BT", после сопряжения синий светодиод горит постоянно. Колонки / наушники подключаются через разъем 3,5 мм, либо посредством пайки к контактам на плате L_OUT (JP1), R_OUT (JP3).

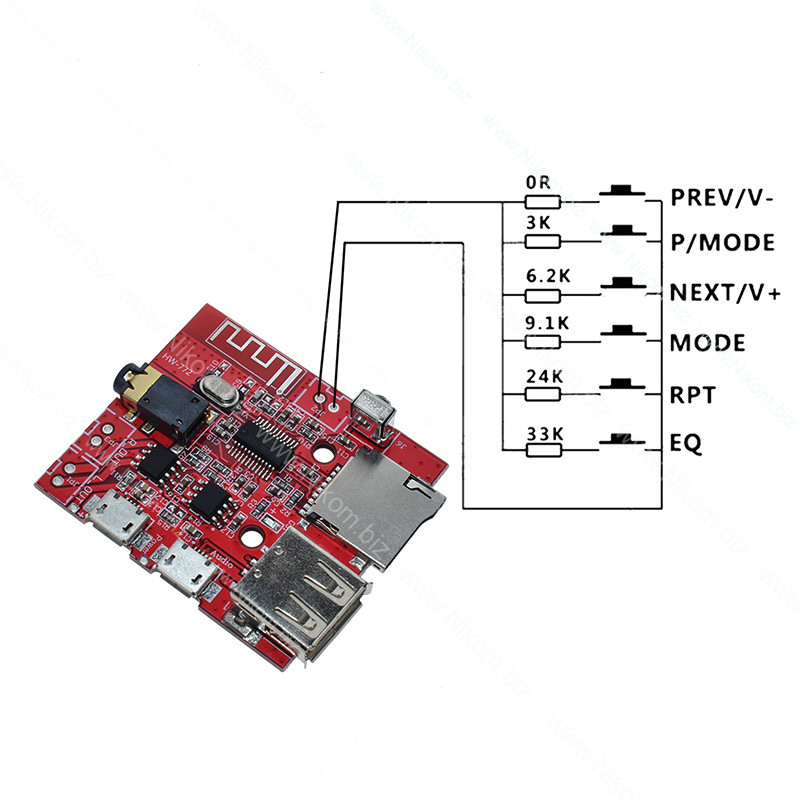

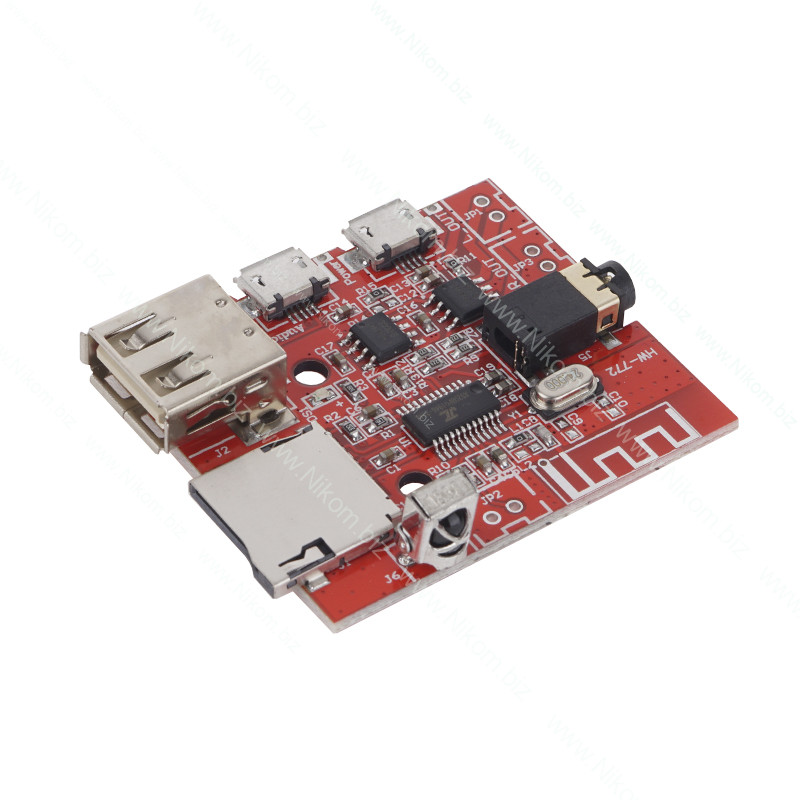

Данный модуль идёт без пульта ДУ в комплекте. Есть возможность использовать пульт от идентичного модуля либо подключить кнопочный интерфейс к разъёму JP2. Схема подключения указана на фото.

Технические характеристики

• Микросхема - AS20BP;
• Фотоприёмник - VS1838;

• Питание - от 3,7 В до 5,0 В (можно от Li-ion аккумулятора);
• Версия Bluetooth - 4.1;
• Поддержка протоколов - A2DP, AVCTP, AVDTP, AVRCP, HFP;
• Поддержка форматов аудио - WAV, APE, FLAC, MP3;
• Расстояние работы Bluetooth - 10 м;

• Соотношение сигнал / шум - 90 дБ;
• Габариты - 48 x 40 x 10 мм;
• Масса - 7,0 г.
