Описание

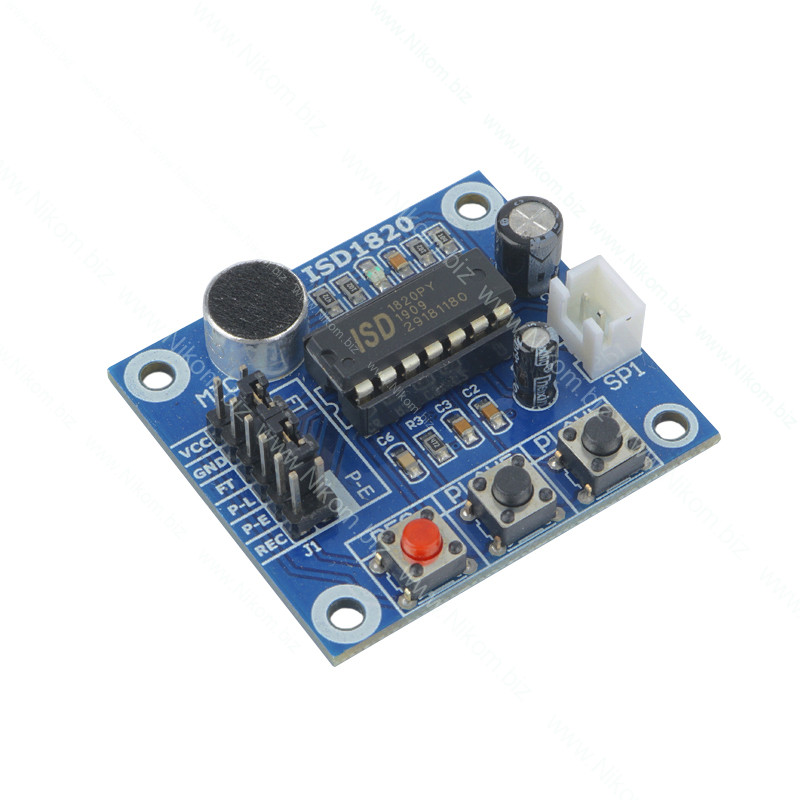

Модуль выполнен на основе микросхемы ISD1820 и способен записывать, а потом воспроизводить звуковые сообщения. Модуль ориентирован в первую очередь на человеческую речь и может использоваться в широком ряде проектов. Запись голоса следует осуществлять на расстоянии не более 0,2 м. Кроме того, модуль может использоваться в качестве микрофонного усилителя, напрямую транслируя усиленный голос. Для записи либо трансляции голоса на плате установлен микрофон. В комплект к модулю входит динамик 8 ОМ 0,5 Вт, а также провод с коннектором для его подключения. Провод поставляется не припаянным к самому динамику.

Для управления модулем на плате предусмотрены следующие кнопки:

• REC - при нажатии и удержании этой кнопки происходит запись, при этом индикаторный светодиод будет гореть. При приближении к концу максимально допустимого времени записи светодиод начнет быстро мигать, а по окончании этого времени - потухнет.
• PLAYE - при коротком нажатии на эту кнопку запись воспроизведется от начала до конца. По окончании воспроизведения индикаторный светодиод кратковременно зажжется.
• PLAYL - при нажатии на эту кнопку запись будет воспроизводится пока она(копка) зажат.

Кроме того, данные кнопки можно дублировать внешним воздействием управляющего устройства, подключив его к следующих контактам первого ряда(J1) установленных на плату штыревых контактов:

• REC - дублирует функцию кнопки REC;
• P-E - дублирует функцию кнопки PLAYE;
• P-L - дублирует функцию кнопки PLAYL;
• FT - активирует режим прямой трансляции(микрофонного усилителя).

Режим работы модуля можно изменять при помощи установки джамперных перемычек на втором ряду(ближе к центру платы) установленных на плату штыревых контактов:

• Нормальный режим работы обеспечивается попарным замыкание четырех средних контактов второго ряда. Обычно установлен по умолчанию.
• Режим микрофонного усилителя устанавливается при помощи замыкания пары контактов FT.
• Режим непрерывного воспроизведения устанавливается при помощи замыкания пары контактов P-E.

Технические характеристики модуля

• напряжение питания: 3..5 В;
• длительность записи/воспроизведения: 10 с;
• габаритный размер: 43х39х11 мм;
• масса нетто: 11 г.

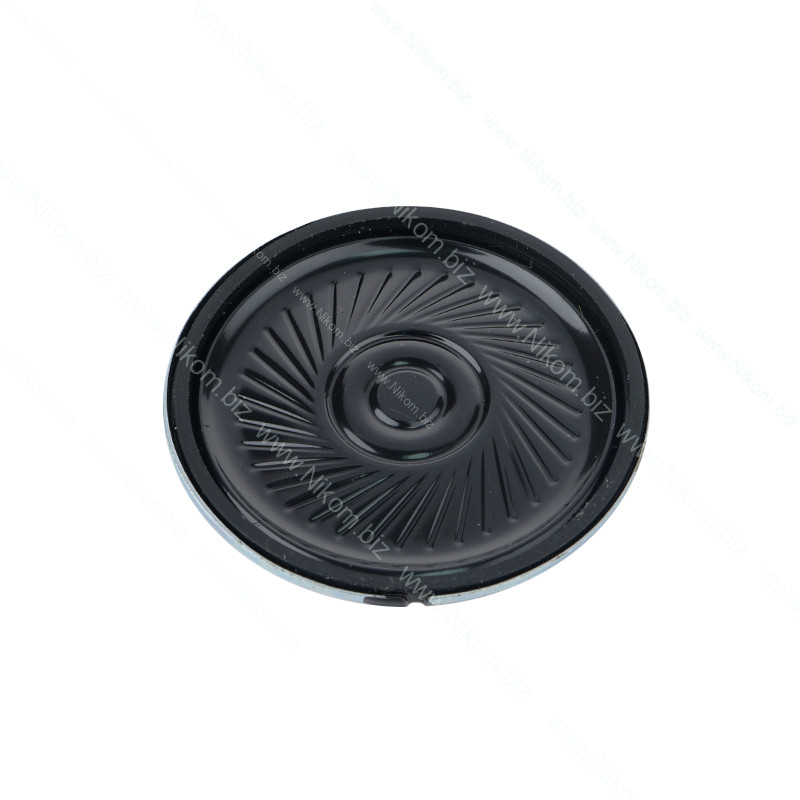

Технические характеристики динамика

• сопротивление: 8 Ом;
• мощность: 0,5 Вт;
• диаметр: 40 мм;
• толщина: 4,5 мм;
• масса нетто: 9 г.

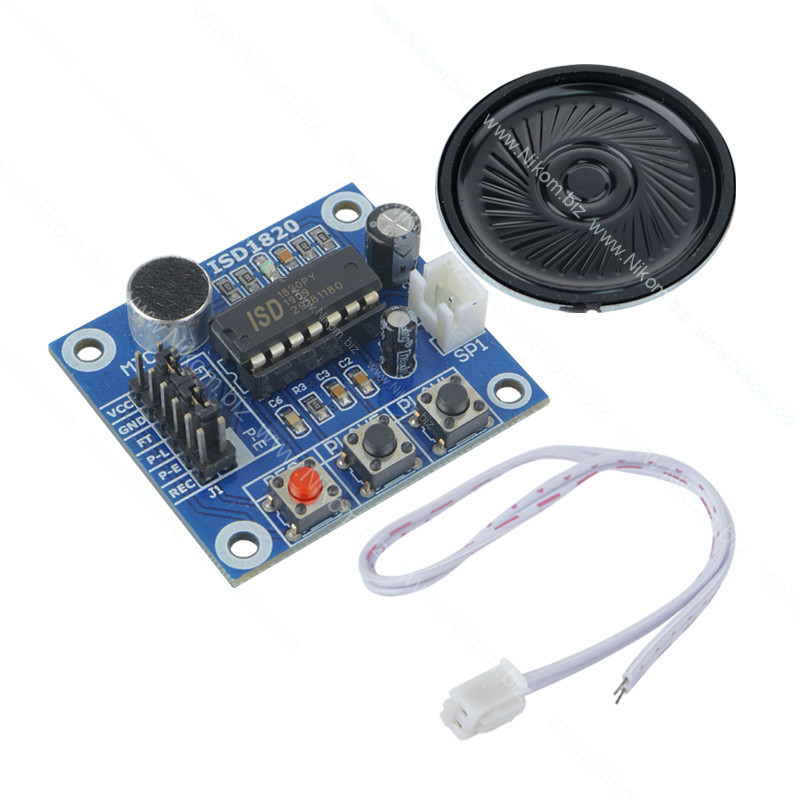

Комплектность

• модуль записи/воспроизведения - 1шт;
• динамик 8 Ом 0,5 Вт - 1шт;

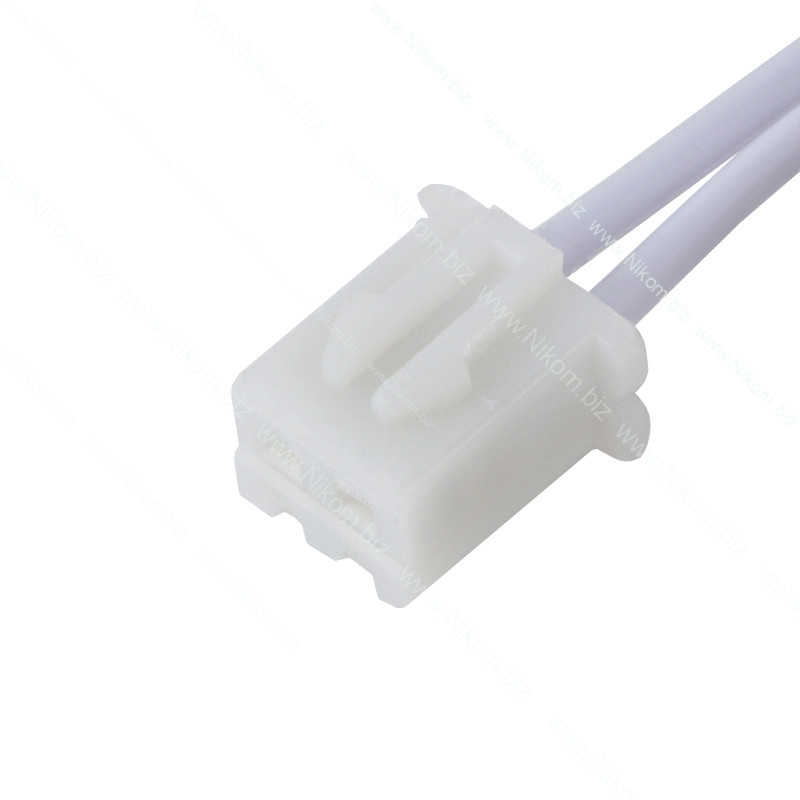

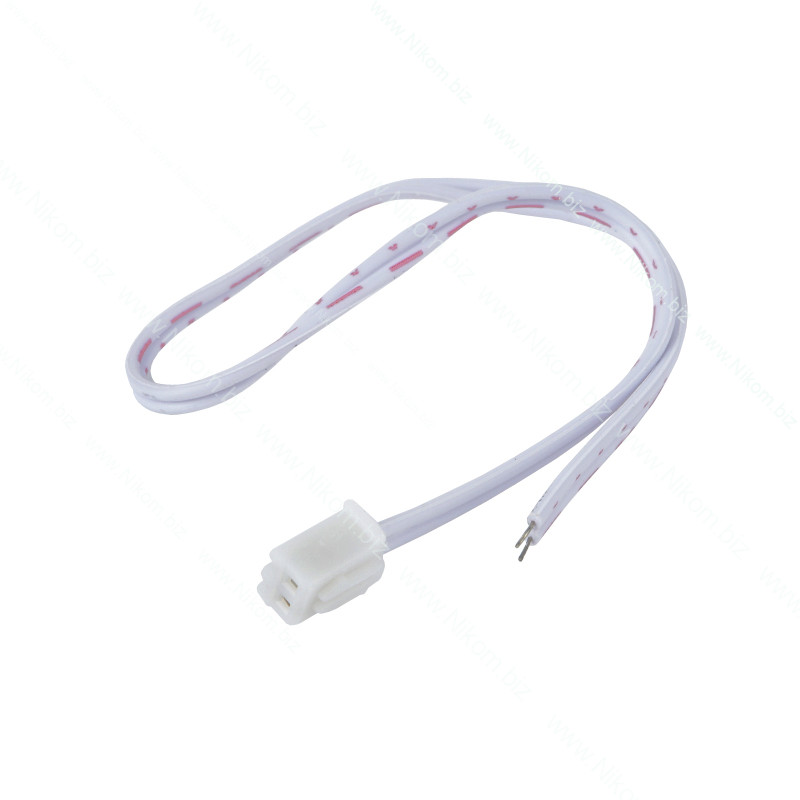

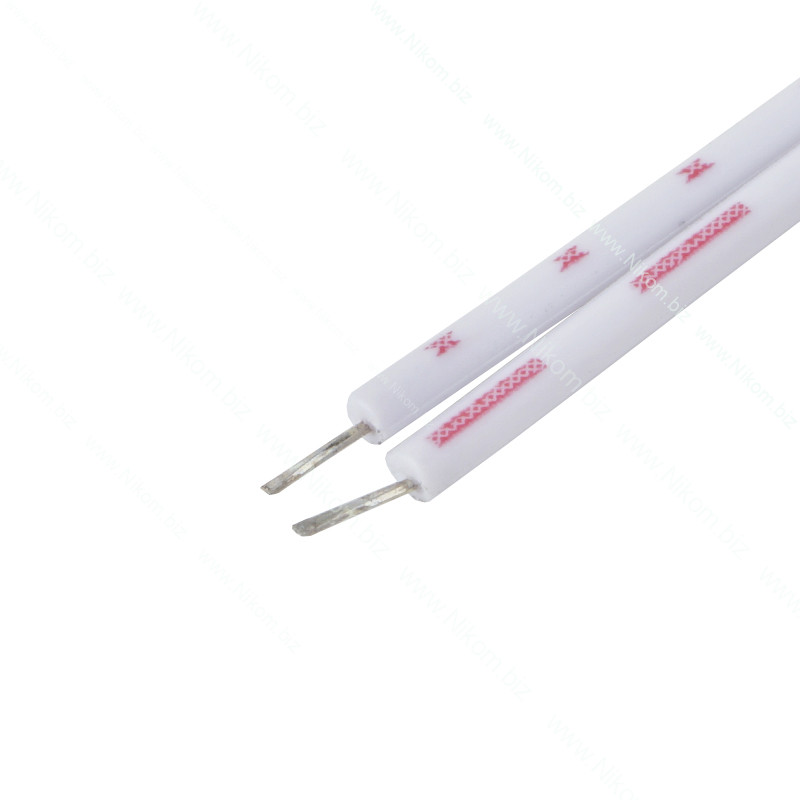

• провод с коннектором - 1шт.
