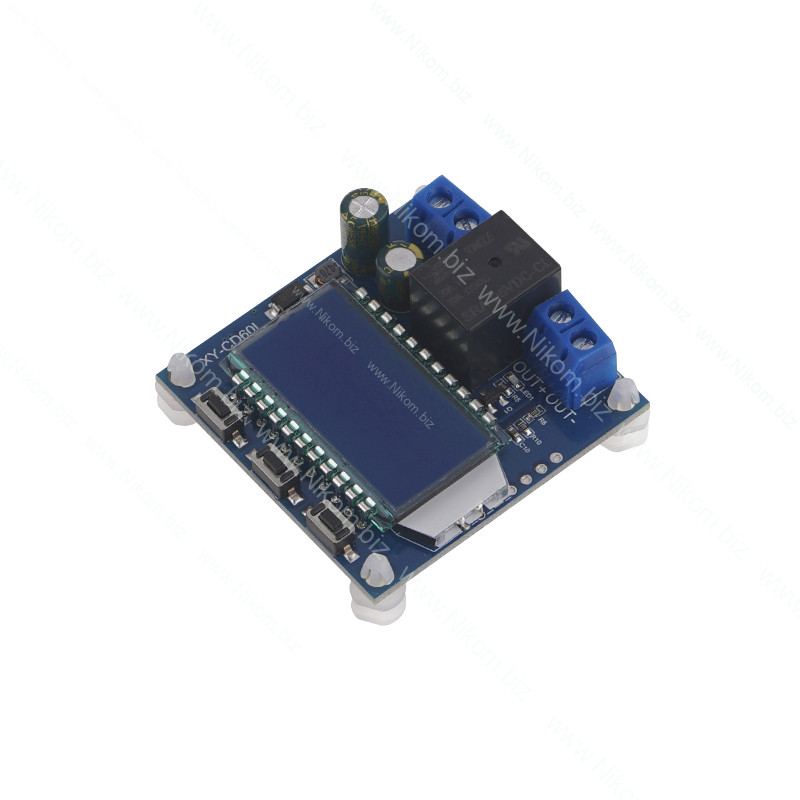

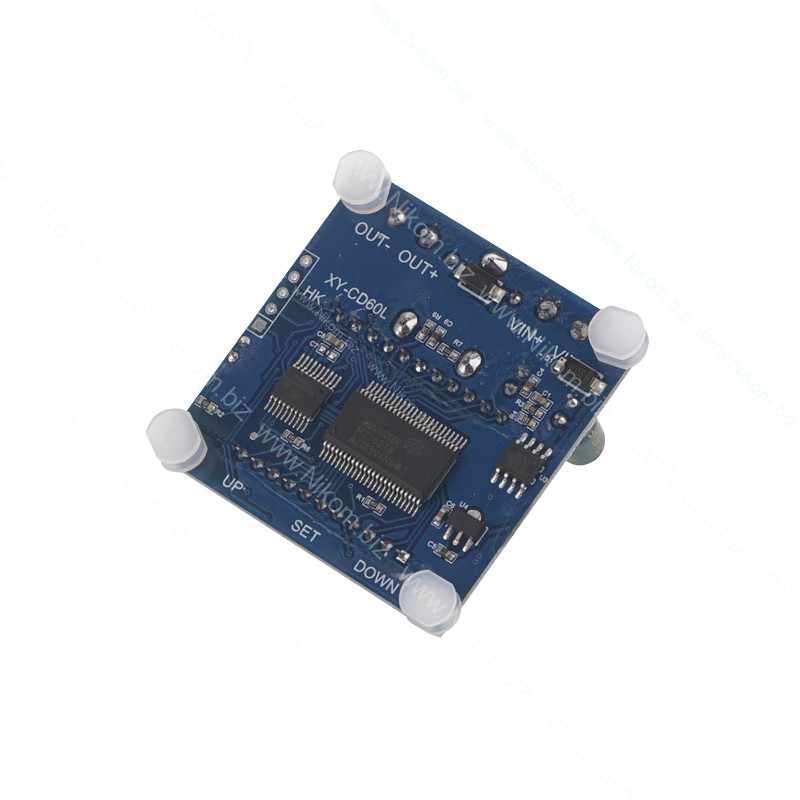

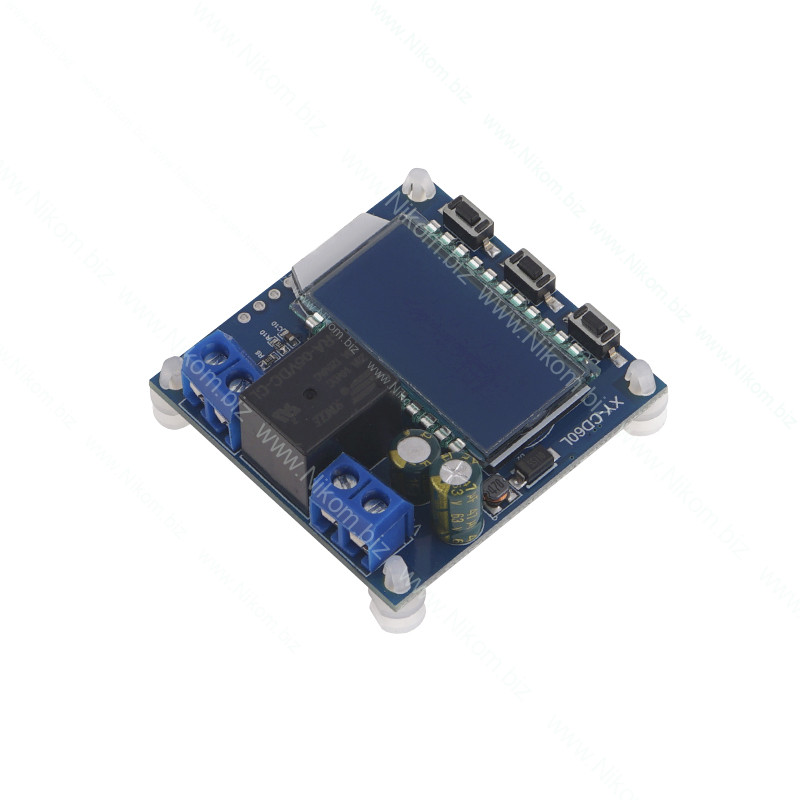

Контроллер заряда-разряда XY-CD60L — модуль, который автоматически подключает и отключает аккумулятор в зависимости от его напряжения. Он работает в двух режимах. В режиме заряда контроллер включает зарядное устройство, когда напряжение аккумулятора падает до нижнего порога, и выключает его при достижении верхнего порога, защищая аккумулятор от перезаряда. В режиме разряда контроллер питает нагрузку и отключает её при снижении напряжения до заданного минимума, защищая аккумулятор от глубокого разряда. Модуль подходит для свинцово-кислотных, AGM, гелевых, Li-ion и LiFePO4 аккумуляторов напряжением 6–60 В. На ЖК-дисплее отображаются напряжение, уровень заряда в процентах, время работы и состояние выхода. Модуль применяется в солнечных электростанциях, системах резервного питания, для защиты аккумуляторов в источниках бесперебойного питания, электротранспорте и самодельных устройствах.

Технические характеристики

• Модель: XY-CD60L
• Рабочее напряжение: DC 6–60 В
• Номинальное напряжение аккумулятора: до 48 В (полностью заряженный 48 В аккумулятор имеет около 60 В)
• Рабочий ток: до 3 А
• Коммутирующий элемент: реле
• Режимы работы: заряд (IN, P-1), разряд (OUT, P-2)
• Индикация: ЖК-дисплей (напряжение, процент заряда, время, режим)
• Управление: кнопки «SET», «UP», «DOWN»
• Задержка включения dOP: 0–999 с
• Принудительный запуск FOP (режим разряда): 0–10 с
• Рабочая температура: −40…+85 °C
• Относительная влажность: 0–95 %
• Размеры: 46 × 45 × 20 мм

Функционал

• Защита аккумулятора от перезаряда (режим заряда)
• Защита аккумулятора от глубокого разряда (режим разряда)
• Настройка верхнего и нижнего порогов напряжения
• Ограничение длительности заряда или разряда по времени
• Задержка повторного включения между циклами
• Принудительный запуск в режиме разряда для предотвращения ложных отключений
• Ручное включение / выключение выхода (аварийная остановка)
• Отображение напряжения, процента заряда и времени работы
• Автоматическая проверка правильности настроек
• Режим энергосбережения с отключением подсветки дисплея

Принцип работы

• Режим заряда (IN, P-1): когда напряжение аккумулятора снижается до нижнего порога dn, реле включается и зарядное устройство начинает заряжать аккумулятор. Когда напряжение достигает верхнего порога UP, реле выключается и заряд прекращается.
• Режим разряда (OUT, P-2): когда напряжение аккумулятора равно или превышает верхний порог UP, реле включается и питание подаётся на нагрузку. Когда напряжение падает до нижнего порога dn, реле отключает нагрузку.

Схема подключения

Строго соблюдайте полярность при подключении.

Назначение кнопок

Параметры настройки

• UP — верхний порог напряжения. В режиме заряда — напряжение окончания заряда; в режиме разряда — напряжение, при котором включается нагрузка.
• dn — нижний порог напряжения. В режиме заряда — напряжение начала заряда; в режиме разряда — напряжение отключения нагрузки (защита от глубокого разряда).
• OP — максимальная длительность заряда или разряда (минимум 1 минута). Значение 00:00 отключает ограничение по времени.
• dOP — задержка повторного включения между циклами, 0–999 с.
• FOP — время принудительного включения в режиме разряда, 0–10 с. Реле удерживается включённым в течение этого времени, после чего напряжение проверяется повторно. Это предотвращает ложное отключение из-за кратковременной просадки напряжения при подключении нагрузки.

Инструкция по настройке

1. Подайте напряжение на клеммы VIN+ и VIN−. Нагрузку или аккумулятор на выходе пока не подключайте.
2. Выберите режим работы: удерживайте кнопку «UP» около 5 секунд — режим переключится между зарядом (IN, P-1) и разрядом (OUT, P-2).
3. Удерживайте кнопку «SET», чтобы войти в режим настройки.
4. Короткими нажатиями «SET» переключайте параметры: UP → dn → OP → dOP (в режиме разряда также FOP).
5. Кнопками «UP» и «DOWN» установите нужные значения.
6. Удерживайте «SET» около 5 секунд, чтобы сохранить параметры.
7. Отключите входное напряжение, подключите аккумулятор или нагрузку к выходу, после чего снова подайте напряжение на вход.

Ориентировочные значения порогов

Значения приведены для ориентира. Точные пороги уточняйте в документации производителя аккумулятора.

Индикация

• IN мигает — идёт заряд
• OUT мигает — идёт разряд (нагрузка питается)
• OFF — выход выключен вручную кнопкой «DOWN»
• ERR мигает — нижний порог dn установлен выше верхнего UP
• H:ER мигает — некорректно задано время, заряд/разряд продолжается
• 0.00V, nbE — аккумулятор не подключён или его напряжение не соответствует требованиям

Уровень заряда в процентах рассчитывается относительно установленных порогов UP и dn.

Важные примечания

• XY-CD60L — это контроллер, а не зарядное устройство. Он только включает и выключает цепь, не изменяет напряжение и не ограничивает ток. Ток заряда полностью определяется зарядным устройством.
• Напряжение зарядного устройства должно соответствовать аккумулятору: зарядить 24 В аккумулятор от 12 В зарядного устройства невозможно.
• Рекомендуемый ток заряда — 10–15 % от ёмкости аккумулятора. Чрезмерный ток ускоряет старение аккумулятора, может вызвать его нагрев, вздутие и даже взрыв.
• Не превышайте максимальный рабочий ток модуля.

Возможные неисправности и их устранение

• Реле часто щёлкает в начале заряда — ток заряда слишком большой или ёмкость аккумулятора слишком мала. Уменьшите ток заряда до 10–15 % ёмкости, увеличьте разницу между UP и dn или задайте задержку dOP.
• В режиме разряда нагрузка отключается сразу после включения — при подключении нагрузки напряжение кратковременно проседает. Установите параметр FOP 3–10 с или снизьте порог dn.
• На дисплее ERR — нижний порог dn выше верхнего UP. Исправьте значения.
• Выход не включается, на дисплее OFF — выход выключен вручную. Коротко нажмите «DOWN».
• Дисплей гаснет через несколько минут — включён режим энергосбережения L-P. Удерживайте «DOWN», чтобы изменить режим подсветки.
• Модуль не включается — проверьте полярность и напряжение на входе (6–60 В).
