Модуль зарядки 2-х Li-ion аккумуляторов, USB Type-C
IP2326; Uпит=5; ток заряда 0,5 А, изменяется 0,5-1,5 А заменой резистора
на складе 10 шт.
в магазине 27 шт.
код: A429114
China
China
Модуль зарядки 2-х Li-ion аккумуляторов, USB Type-C
IP2326; Uпит=5; ток заряда 0,5 А, изменяется 0,5-1,5 А заменой резистора
82 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация
Описание

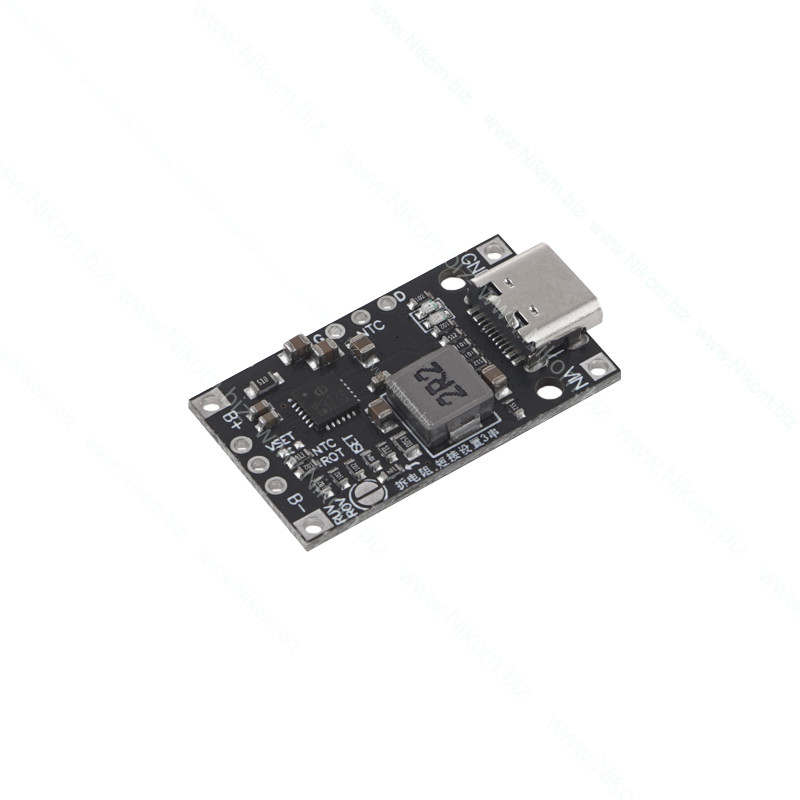

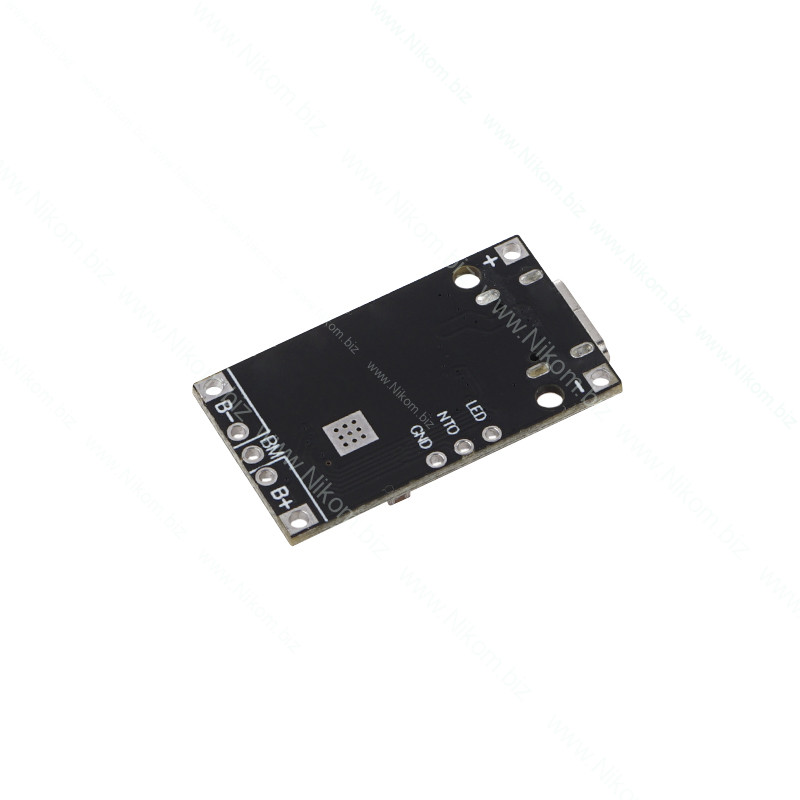

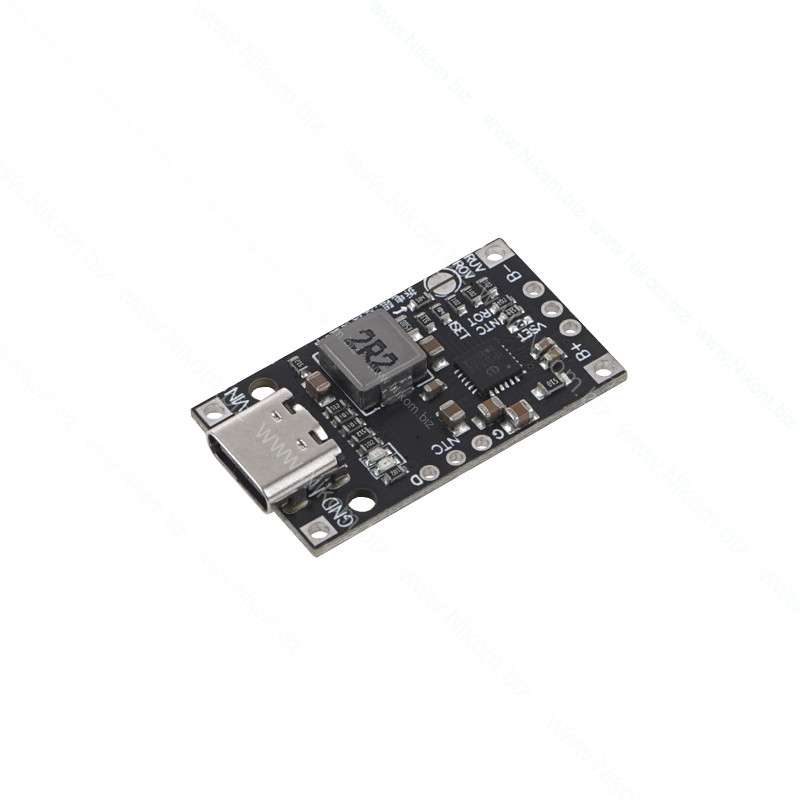

Модуль сделан на микросхеме IP2326 и используеться для контроля заряда двух Li-ion аккумуляторов. Плата обладает средней точкой балансировки. Для подачи входного напряжения на плате предусмотрены разъем type-C, а также контактные площадки Vin и GND.

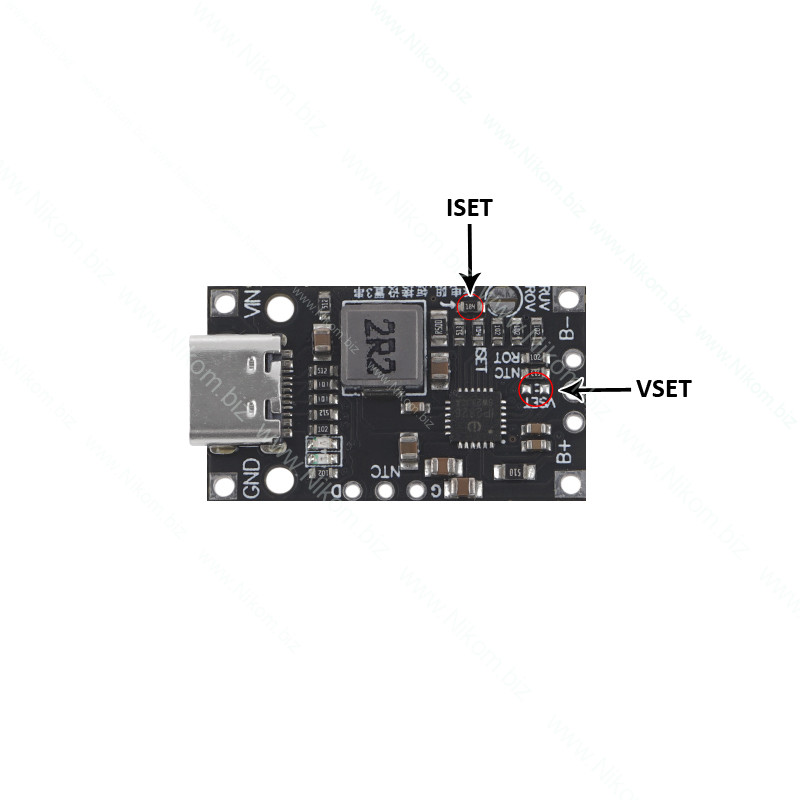

Зарядный ток модуля можно изменить при помощи замены резистора ISET.
| ISET | Зарядный ток |
| 180 кОм | 0,5 А |
| 90 кОм | 1,0 А |
| 75 кОм | 1,2 А |
| 60 кОм | 1,5 А |
По умолчанию на плате установлен резистор 180 кОм, соответствующий зарадному току 0,5 А.
Верхний порог напряжения аккумуляторной сборки можно изменить при помощи замены резистора VSET.
| VSET | Порог напряжения |
| 1 кОм | 8,1 В |
| 68 кОм | 8,2 В |
| 120 кОм | 8,3 В |
| не установлен | 8,4 В |
По умолчанию резистор VSET не установлен
Технические характеристики
- напряжение питания: 5 В;
- количество аккумуляторов в заряжаемой сборке: 2;
- ток заряда: 0,5..1,5 А (0,5 по умолчанию);
- верхний порог напряжения заряда сборки: 8,1..8,4 В (8,4 В по умолчанию);
- габаритный размер: 32х18х5 мм.
