Акция Преобразователь DC-DC повышающий 10-80V, 10A
85х63x60мм, Uin=10-60 V, Uout=12-80 V, Imax=10 A, рег. тока и напряжения
Преобразователь DC-DC повышающий 10-80V, 10A
85х63x60мм, Uin=10-60 V, Uout=12-80 V, Imax=10 A, рег. тока и напряжения
код:
| Параметр | Значение |
|---|---|
| Вхідна напруга | 10-60 Вольт |
| Вихідна напруга | 12-80 Вольт |
| Габаритна висота | 60 мм |
| Габаритна довжина | 85 мм |
| Габаритна ширина | 63 мм |
| Максимальний віхідний струм | 10 Ампер |
| Роз'єм | клемна колодка |
| Тип модуля | підвищуючий |
Описание

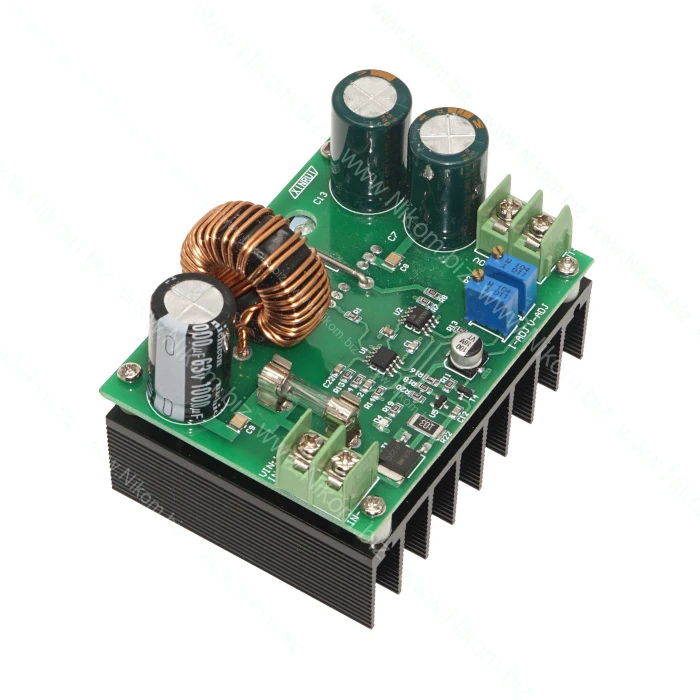

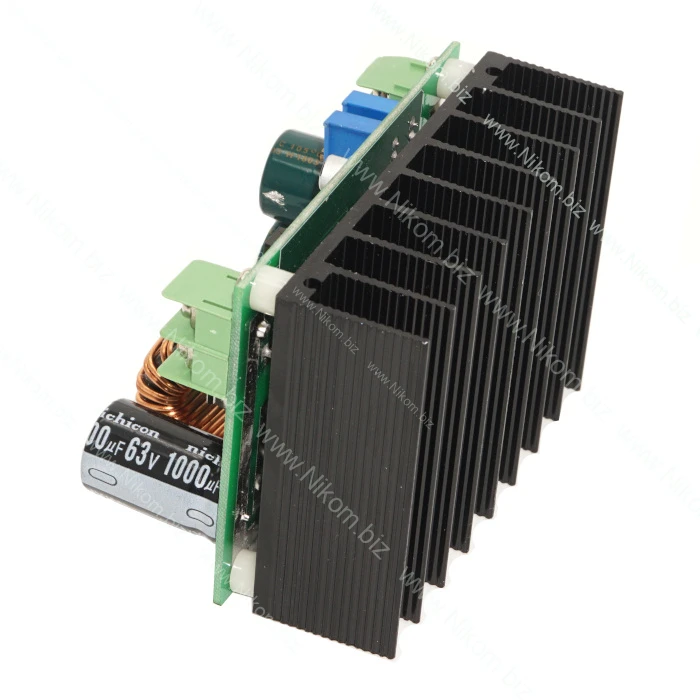

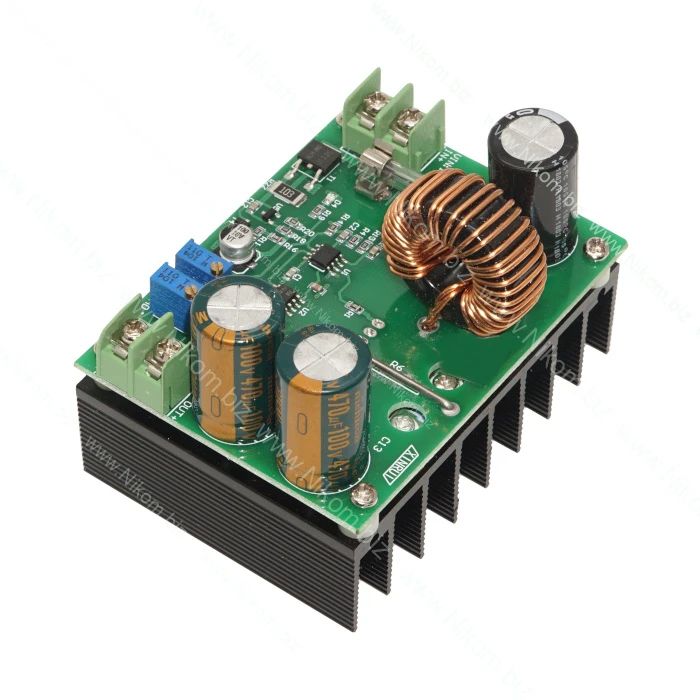

Повышающий модуль смонтирован на большом радиаторе с мощными электролитическими конденсаторами для сглаживания пульсаций. Подстроечные многооборотные резисторы используются для регулировки выходного напряжения и тока. Регулировка тока позволяет использовать данный модуль как зарядное устройство или мощный драйвер светодиодов. Предохранитель предназначен для защиты от короткого замыкания.
Особенности подключения
- "IN +" - входное напряжение;
- "IN -" - земля;
- "OUT +" - выходное напряжение;
- "OUT -" - земля;
Регулировка напряжения осуществляеться с помощью многооборотного подстроечного резистора
- CV - регулировка выходного напряжения;
- CC - регулировка выходного тока;
Технические характеристики
- Тип преобразователя - повышающий;
- Входное напряжение - от 10 до 60 В;
- Выходное напряжение - от 12 до 80 В;
- Выходной ток - до 10 A;
- Выходная мощность - 600 Вт;
- Рабочая частота - 150 кГц;
- Подключение - клеммная колодка;
- Рабочая температура - от - 40 °C до + 85 °C;
- Защита от - короткого замыкания, перегрева;
- Габариты: 85 х 63 х H60 мм;
- Масса - 170 г.
