LCR/ESR-тестер FNIRSI LC1020E
изм. индуктивности, емкости, сопротивления, L/C/R/Z, X/D/Q/θ/ESR, 2,8 TFT
Описание

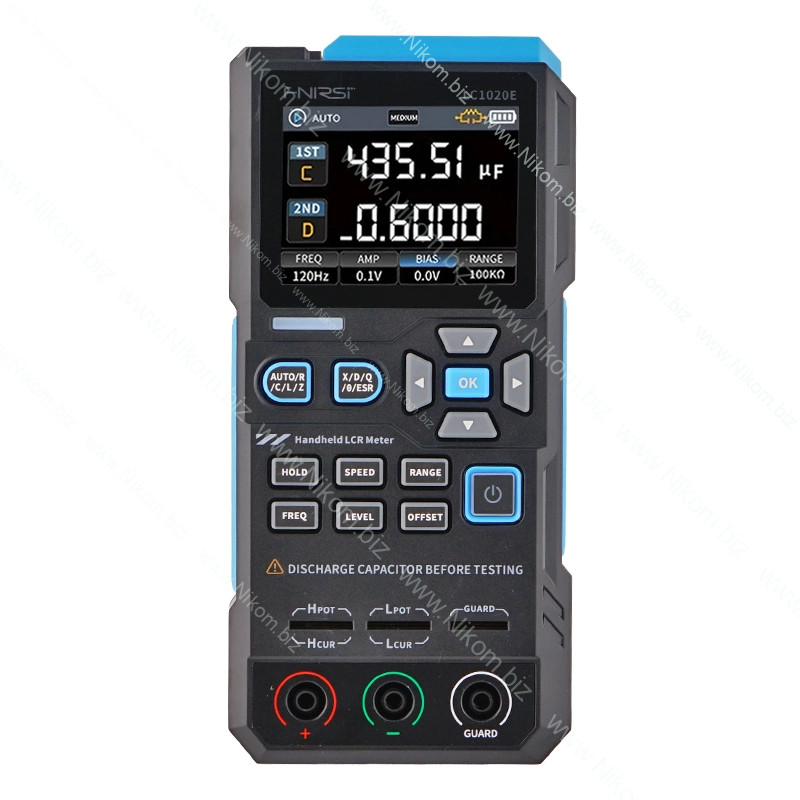

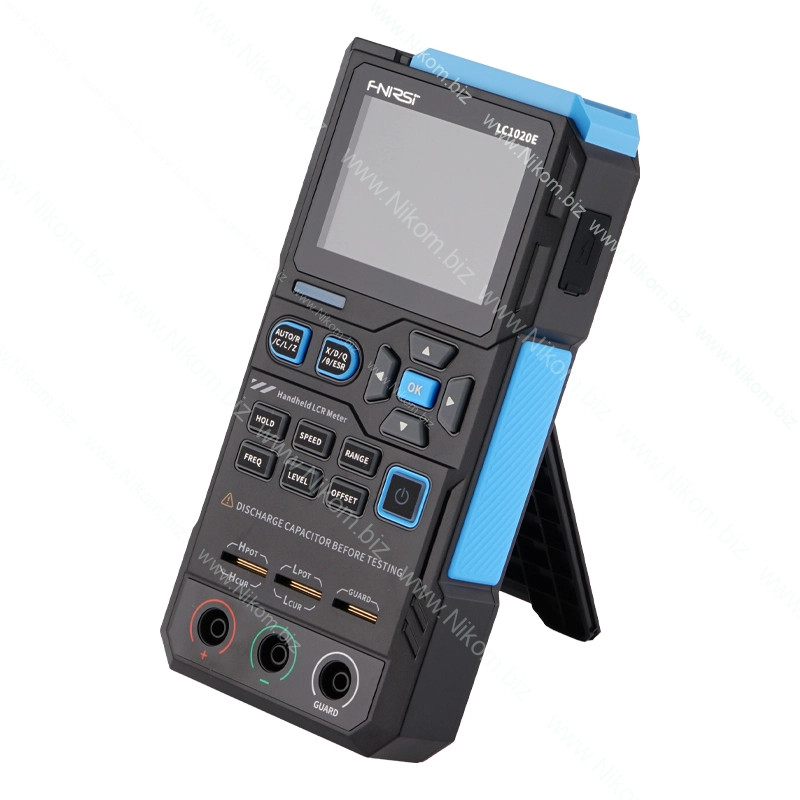

FNIRSI LC1020E — это цифровой портативный измеритель LCR-типа, предназначенный для точного измерения индуктивности, ёмкости и сопротивления электронных компонентов. Прибор оснащён цветным TFT-дисплеем с диагональю 2.8 дюйма, отображающим два параметра одновременно — основной и вторичный. Устройство поддерживает ручной и автоматический выбор параметров измерения и тестовой частоты, вплоть до 100 кГц. Имеет встроенные функции сравнения, калибровки, сохранения данных, а также работает от встроенного аккумулятора, обеспечивая автономность и мобильность при измерениях.
Технические характеристики
- Дисплей: цветной TFT, 2.8"
- Разрядность отображения: 4.5 разряда (основной и вторичный параметр)
- Частоты измерения: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
- Основные измеряемые параметры: индуктивность (L), ёмкость (C), сопротивление (R), импеданс (Z)
- Вторичные параметры: реактивность (X), коэффициент рассеяния (D), добротность (Q), фазовый угол (θ), эквивалентное последовательное сопротивление (ESR)
- Диапазон измерений:
- Индуктивность: от 1 мкГн до 100 Гн
- Ёмкость: от 1 пФ до 100 мФ
- Сопротивление: от 10 мОм до 10 МОм
- Уровни тестового сигнала (RMS): 0.1 В, 0.3 В, 0.6 В
- Встроенное смещение: 0.0 В, 0.5 В
- Выходное сопротивление: 100 Ом

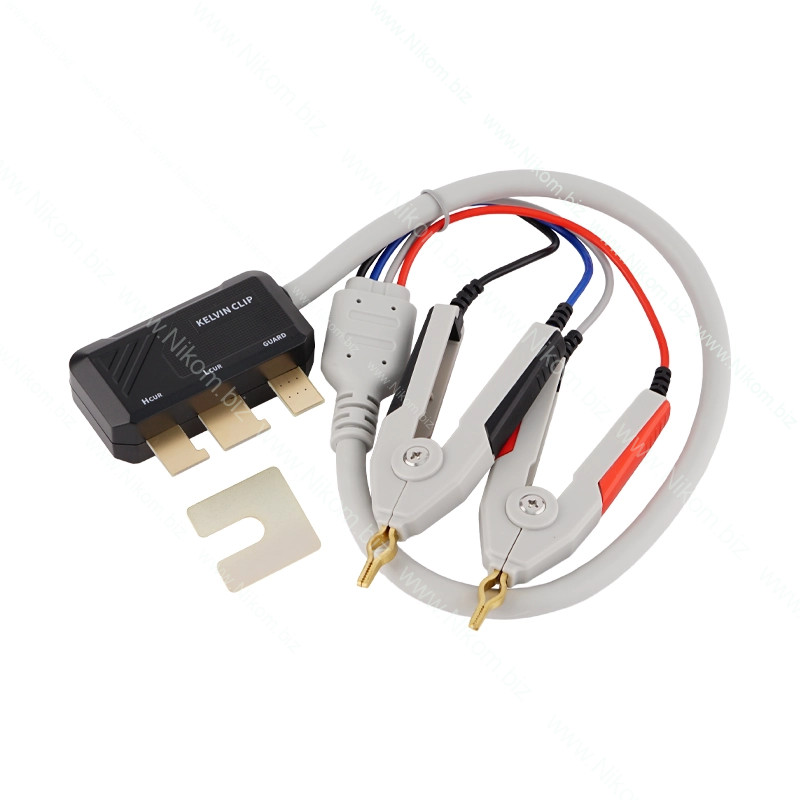

- Поддерживаемые интерфейсы подключения: 3-контактное и 5-контактное (4-проводное Кельвина)

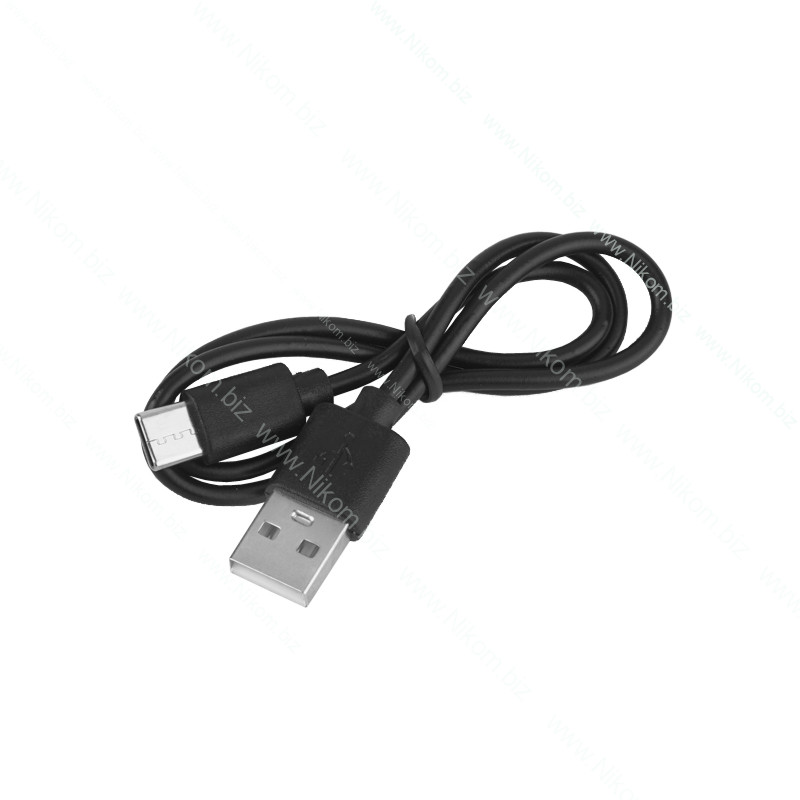

- Интерфейс подключения к ПК: USB Type-C (виртуальный COM-порт)
- Поддержка калибровки: по открытой цепи и короткому замыканию
- Настройки системы: яркость экрана, звук, язык, автоматическое отключение
- Питание: встроенный литий-ионный аккумулятор 3.7 В, 3000 мА·ч
- Размеры: 82х55х10
Функционал
- Автоматическое определение типа компонента: сопротивление, индуктивность, ёмкость
- Отображение основного и вторичного параметров в реальном времени
- Режим автоматического и ручного выбора частоты и тестового напряжения
- Возможность установки номинального значения и допуска (от 0.1% до 99.9%)
- Быстрая оценка "годен/не годен" с визуальной и звуковой индикацией
- Режим логирования данных с подсчётом прошедших и не прошедших компонентов
- Режим удержания показаний на экране
- Калибровка измерительной цепи для устранения влияния внешних факторов
- Поддержка 3- и 5-контактного подключения для повышения точности
- Настройка пользовательских параметров: язык, звук, яркость, автоматическое отключение
