Тестер кабельный с трассоискателем WH806R
тестер кабеля многофункциональный, с сумкой
на складе 2 шт.
в магазине 2 шт.
код: A437009
China
Коробка
China
Коробка
Тестер кабельный с трассоискателем WH806R
тестер кабеля многофункциональный, с сумкой
846 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Особенности
- Обнаружение сетевого провода;
- Обнаружение телефонного провода;
- Обнаружение електрического провода;
- Проверка на разомкнутую цепь и короткое замыкание;
- Сортировка последовательности сетевых проводок;
- Тестирование уровня постоянного тока;
- Подсветка и наушники;
- Индикация низкого заряда батареи;
- Регулировка уровня звука.
Технические характеристики
- Питание передатчика - 9 В (крона);
- Питание приёмника - 9 В (крона);
- Максимальный рабочий ток передатчика - 9 мА;
- Максимальный рабочий ток приемника - 28 мА;
- Максимальная длина тестируемых стевых линий - до 3 км;
- Уровень выходного сигнала - 8Vp-p;

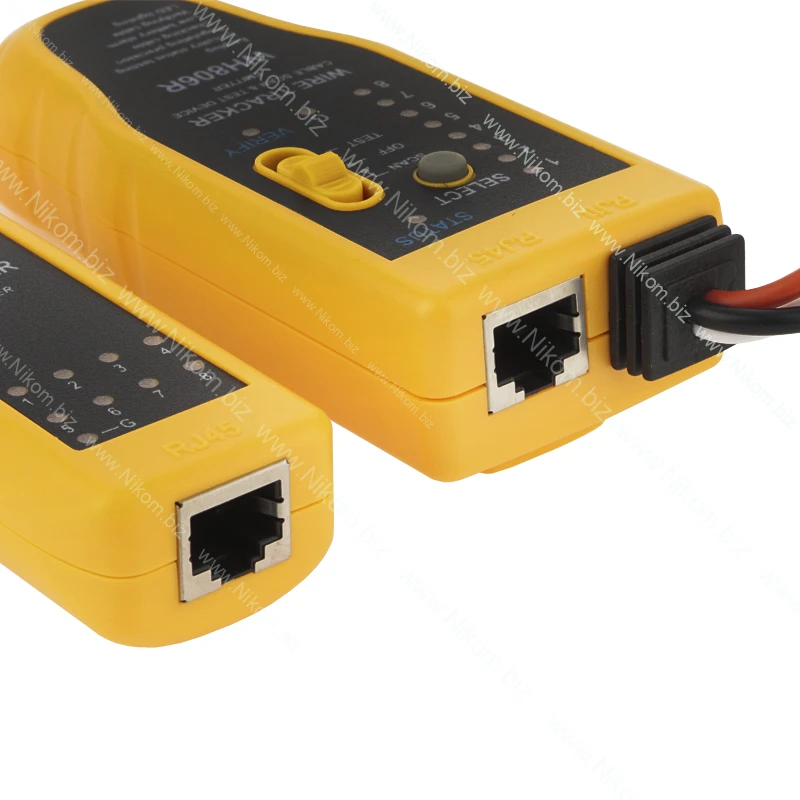

- коннекторы: RJ-45 (8-пиновый), RJ-11 (6P/2C), зажимы типа «крокодил»
Особенности работы
Тестирование компьютерного кабеля
Если кабель с обеих сторон обжат правильно и по одному варианту (T568A или T568B), то контакты на эмиттере и ресивере подсвечиваются по порядку.
Если кабель с обеих сторон обжат правильно и по одному варианту (T568A или T568B), то контакты на эмиттере и ресивере подсвечиваются по порядку.
Но если порядок опрессовки нарушен (кроссоверность), то последовательность контактов на приемнике отображается в обратном порядке. Т.е. 3,6,1,4,5,2,7,8.
Обрыв жилы - контакт не подсвечивается, если закорочены жилы – подсвечивается только со стороны передатчика.
В случае просто перепутанных жил при сравнении последовательности их отображения на эмиттере и ресивере можно определить какая жила с какой перепутана.
Поиск сетевого кабеля в жгуте
При необходимости определить кабель типа RJ-45 в связке используем функцию SCAN. C одной стороны кабеля подключается передатчик, другая сторона прозванивается с помощью приемника. Искомый кабель определяется по наличию наиболее сильного звукового сигнала. Прозванивать можно как подключенный, так и не подключенный кабель.
Поиск сетевого кабеля в жгуте
При необходимости определить кабель типа RJ-45 в связке используем функцию SCAN. C одной стороны кабеля подключается передатчик, другая сторона прозванивается с помощью приемника. Искомый кабель определяется по наличию наиболее сильного звукового сигнала. Прозванивать можно как подключенный, так и не подключенный кабель.
Поиск телефонного кабеля в жгуте
Алгоритм аналогичен поиску сетевого кабеля. Для удобства подключения в комплекте есть патчкорд RJ-11 для подключения к телефонной розетке или переходник RJ-11 - "крокодильчики" для подключения напрямую к контактам или жилам провода.
Внимание!
При тестировании телефонного кабеля следует быть осторожным - в отличии от сети Ethernet, где максимальное напряжение не может быть больше 5В, напряжение в телефонной сети в состоянии покоя - 50В, а при вызове может достигать 110В. Если расмотреть схемотехнику приемника, то можно обнаружить, что защита от высокого напряжения на плате не предусмотрена, а расположенные рядом с разъемами для подключения кабеля микросхемы логики CD4017BP и CD4066BM рассчитаны на максимальное напряжение 18В, что безопасно при подключении Ethernet-кабеля, но никак не телефонного.
Соответсвенно, при таком повреждении поломка не считается гарантийной.При тестировании телефонного кабеля следует быть осторожным - в отличии от сети Ethernet, где максимальное напряжение не может быть больше 5В, напряжение в телефонной сети в состоянии покоя - 50В, а при вызове может достигать 110В. Если расмотреть схемотехнику приемника, то можно обнаружить, что защита от высокого напряжения на плате не предусмотрена, а расположенные рядом с разъемами для подключения кабеля микросхемы логики CD4017BP и CD4066BM рассчитаны на максимальное напряжение 18В, что безопасно при подключении Ethernet-кабеля, но никак не телефонного.
Комплектация

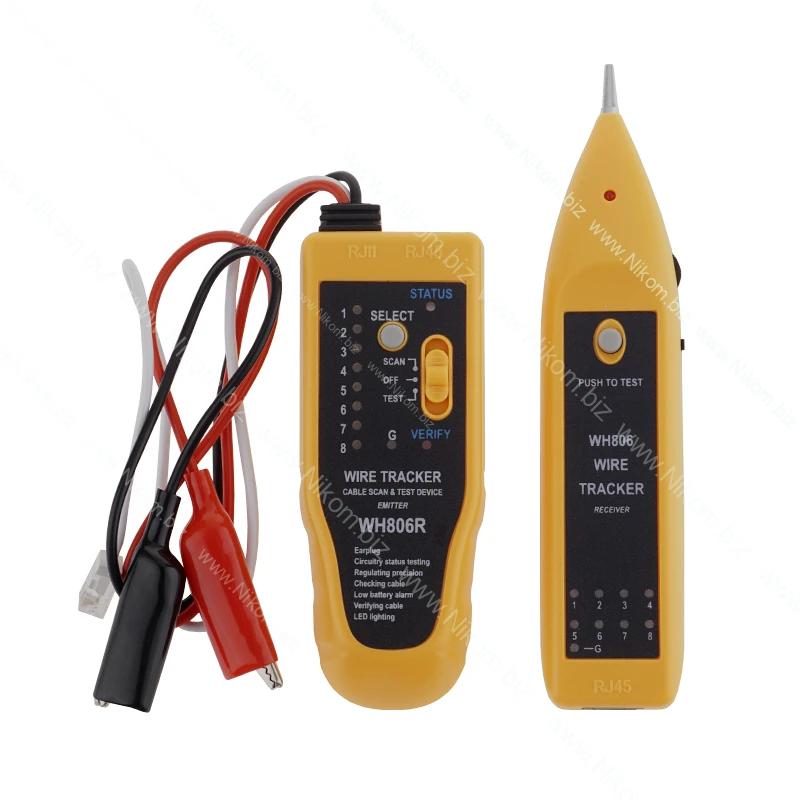

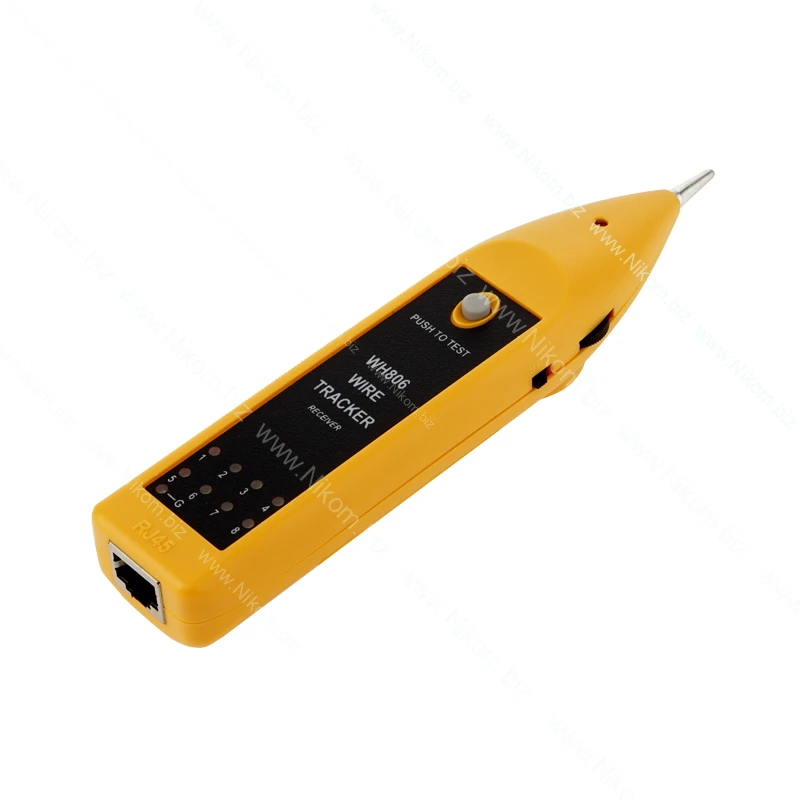

- Приемник тестера - 1 шт;

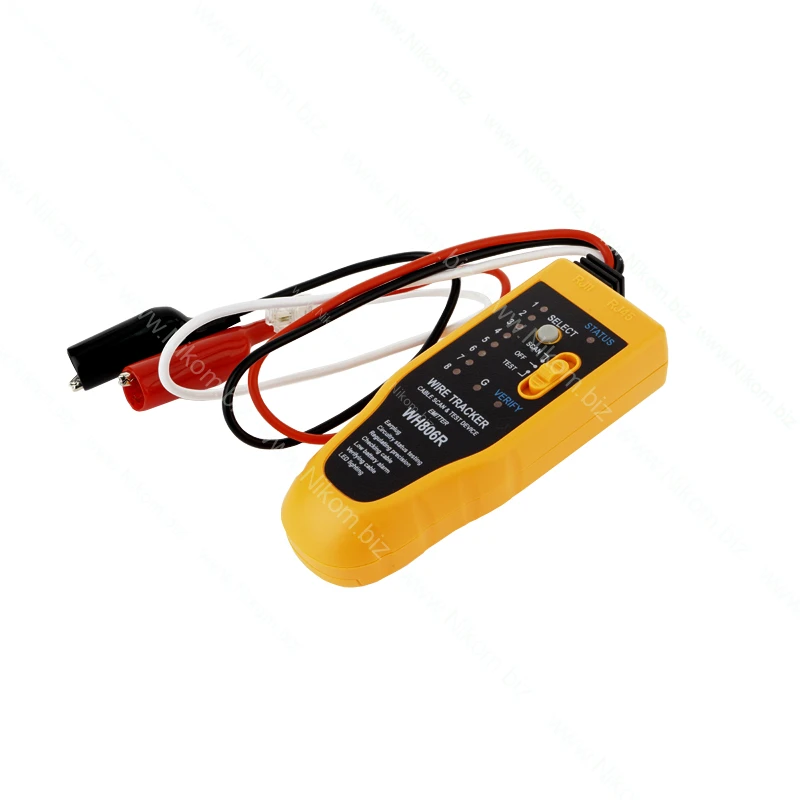

- Передатчик тестера - 1 шт;

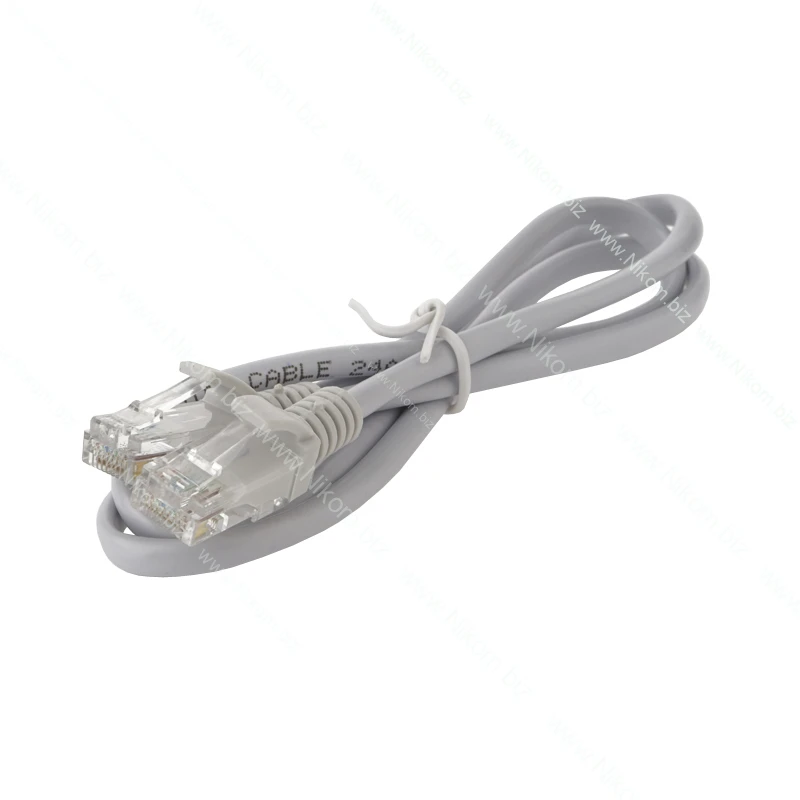

- Переходной кабель RJ-45 / RJ-45 - 1шт;

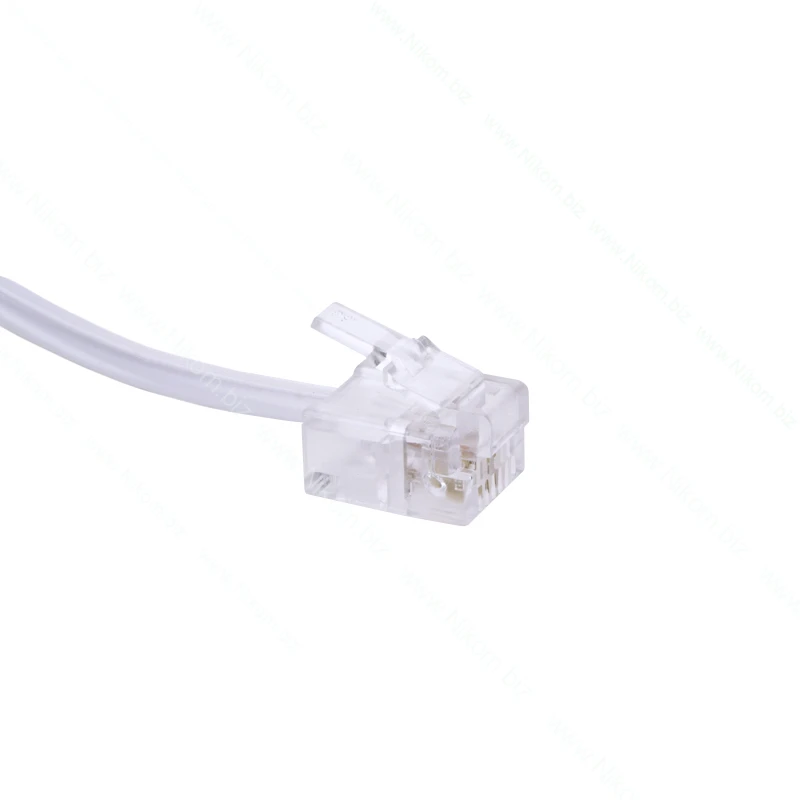

- Кабель RJ-11 / крокодилы - 1 шт;

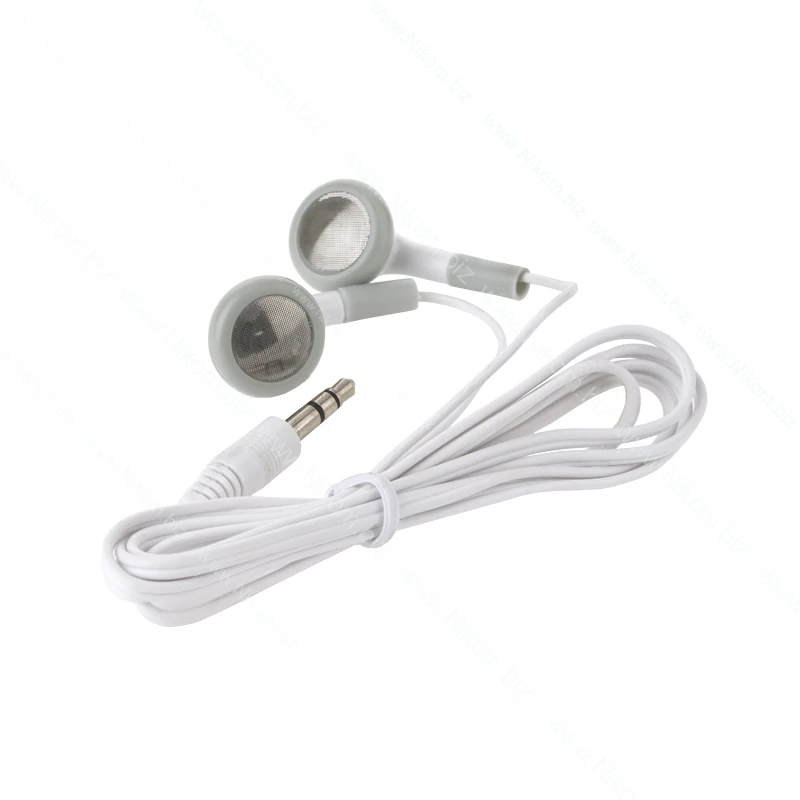

- Наушники - 1 шт;

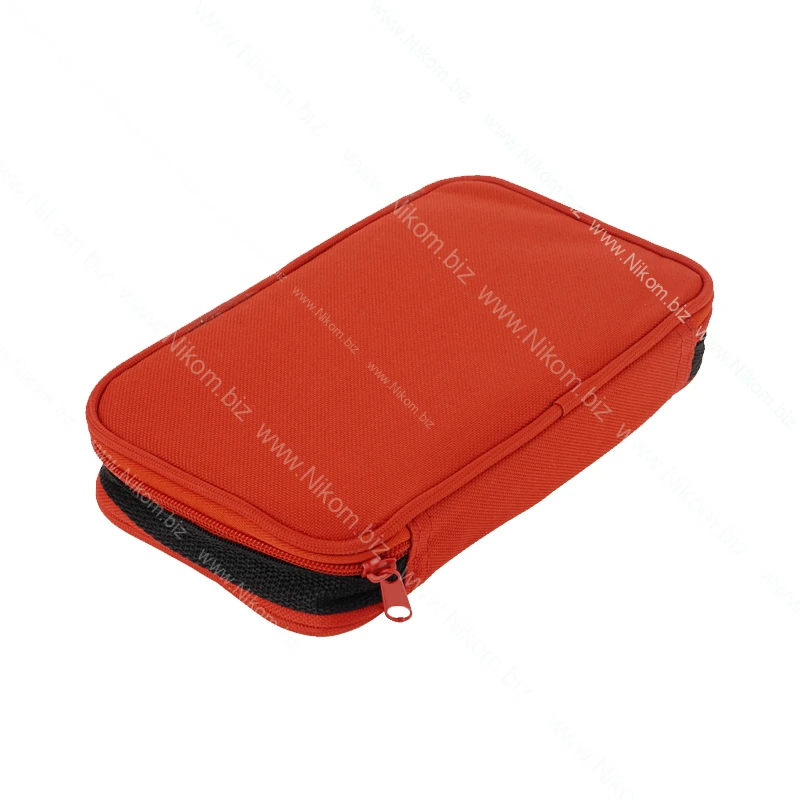

- Сумка - 1шт;
- Инструкция - 1 шт.
