АкцияТестер операционных усилителей
питание 12 В; для двойных и одинарных микросхем усилителей
на складе 1 шт.
в магазине 2 шт.
код: A438009
China
China
Тестер операционных усилителей
питание 12 В; для двойных и одинарных микросхем усилителей
509 грн
код:
| Параметр | Значение |
|---|---|
| Тип пристрою | тестер операційних підсилювачів |
| Перевірка операційних підсилювачів | так |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.

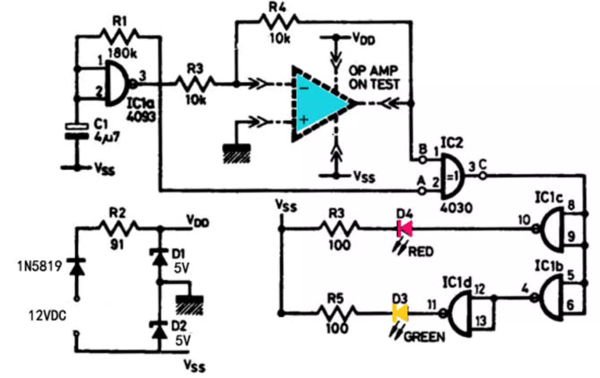

Описание
- Подключите к плате источник питания 12VDC, на плате загорятся 3 красных светодиода.
- Вставьте операционный усилитель, обратите внимание на направление выемки:
- Левое гнездо используется для тестирования одиночного усилителя.
- Правое гнездо используется для тестирования двойного усилителя.
- После вставки микросхемы:
- Если операционный усилитель работает правильно, желтый светодиод загорится, красный светодиод погаснет.
- Если выход усилителя открыт, желтый светодиод погаснет, красный светодиод загорится.
- Если внутри усилителя есть короткое замыкание, красный и желтый светодиоды будут мигать поочередно.
- Для низкоскоростных микросхем индикация светодиодов будет следующей: желтый светодиод светится постоянно, красный светодиод может слабо мигать. Это также можно использовать для приблизительной оценки скорости преобразования микросхемы.
Фактическое тестирование низкоскоростных микросхем, таких как: OP07, LM741, показывает, что желтый светодиод светится постоянно, красный слабо светится.
Тестирование высокоскоростных микросхем, таких как: TL071, NE5534, MC34071 показывает, что желтый светодиод светится постоянно, красный не светится.
Технические характеристики
- напряжение питания: 12 В;
- габаритный размер: 93х58х16 мм.
