АкцияВаттметр постоянного тока 9050-KLJ, с шунтом 100А
измеряет напряжение, силу тока, емкость, потребление; 7.5-100В; до 100А
Ваттметр постоянного тока 9050-KLJ, с шунтом 100А
измеряет напряжение, силу тока, емкость, потребление; 7.5-100В; до 100А
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Описание
Индикатор энергии 9050-KLJ предназначен для измерения и контроля основных электрических параметров в системах питания постоянного тока. Прибор отображает напряжение, ток, мощность, ёмкость, заряд, время работы и другие параметры на цветном экране. Может использоваться для мониторинга аккумуляторных батарей, солнечных систем, инверторов, лабораторных блоков питания и т. д.
Технические характеристики
- Модель: 9050-KLJ
- Рабочее напряжение: 7.5–100 В
- Рабочий ток: до 100 А
- Диапазон измерения напряжения: 7.5–100 В DC
- Диапазон измерения тока: 0–100 А DC
- Ёмкость аккумулятора: 0–999 А·ч
- Энергия: 0–999 кВт·ч
- Рабочая температура: -10…+65°C
- Тип дисплея: цветной LCD 1.8"
- Питание измерительного модуля: от основной цепи

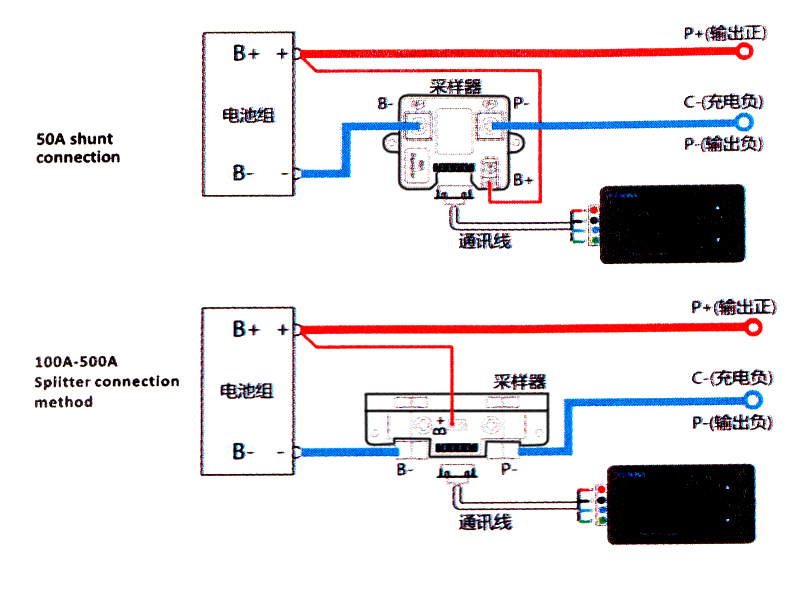

- Интерфейс подключения: через шунт
Функционал
- Измерение напряжения, тока, мощности, заряда, времени работы
- Отображение данных в реальном времени
- Автоматическое определение направления тока (заряд/разряд)
- Калибровка напряжения, тока и ёмкости
- Звуковое или визуальное предупреждение при превышении порогов
- Возможность настройки порогов напряжения и тока
- Поддержка измерения через шунт для точного контроля больших токов
🔧 Инструкция
📘 Краткое описание функций
- Измерение электрических параметров — напряжение, ток, мощность, ёмкость, количество энергии, время работы, процент заряда.
- Сигнализация напряжения — срабатывает при низком напряжении (порог тревоги, мигание экрана, предупреждение о низкой ёмкости).
- Сохранение данных при отключении питания — все показания сохраняются даже после выключения устройства.
- Калибровка напряжения и проверка точности (1-S).
- Настройка нижнего порога напряжения (2-U).
- Настройка диапазона тока (3-A).
- Сброс тока (обнуление показаний) (4-O).
- Калибровка точности измерения тока (5-S).
- Настройка ёмкости батареи (6-1).
- Настройка таймера подсветки экрана (7-2).
- Включение / выключение прибора — короткое нажатие клавиши SET.
⚙️ Настройка
1. Проверка и настройка напряжения
Нажмите и удерживайте кнопку SET на главном экране в течение 3 секунд, чтобы войти в меню настроек (пункт B1). В режиме калибровки напряжения (1-S) прибор покажет текущее напряжение (например, 30.0 В). Если измеренное значение слишком низкое или высокое и не совпадает с фактическим, коротко нажмите SET, чтобы включить автоматическую калибровку напряжения. После корректировки данные сохраняются автоматически. Затем нажмите SET на 2 секунды для возврата на главный экран.
2. Настройка нижнего порога напряжения
Нажмите и удерживайте SET 3 секунды, чтобы войти в меню (B1), затем перейдите к пункту 2-U — настройка нижнего порога. Нажмите SET, чтобы начать изменение, затем кнопкой ⬆ задайте значение, а ⬇ — изменяйте позицию цифры. После ввода параметров нажмите SET для сохранения и ещё раз SET на 2 секунды для возврата. (При понижении напряжения ниже установленного порога сработает звуковая тревога B1-B1).
3. Настройка тока
Нажмите SET на 3 секунды, чтобы войти в меню (B1), перейдите к пункту 3-A — настройка тока. Нажмите SET, чтобы начать изменение, значение тока начнёт мигать. Кнопками ⬆ или ⬇ выберите диапазон: 50 A / 100 A / 200 A / 300 A. После выбора нажмите SET для сохранения и ещё раз SET на 2 секунды для возврата. (По умолчанию установлено 100 А).
4. Сброс нулевого значения тока
Нажмите SET на 3 секунды, чтобы перейти в меню (B1), затем выберите пункт 4-O — установка нуля. Нажмите SET, чтобы начать, значение тока начнёт мигать. Нажмите ⬆ для обнуления показаний, затем SET для сохранения и ещё раз SET на 2 секунды для возврата. (Обнуление выполняется только без нагрузки).
5. Калибровка точности измерения тока
Нажмите и удерживайте SET 3 секунды на главном экране, чтобы войти в меню (B1), затем перейдите к пункту 5-S — калибровка тока. Эта функция не рекомендуется для самостоятельного использования, так как калибровка выполнена на заводе. При необходимости коррекции обратитесь к производителю или в сервисный центр.
6. Настройка ёмкости
Нажмите SET на 3 секунды, чтобы войти в меню (B1), затем перейдите к пункту 6-1 — настройка ёмкости. Нажмите SET для редактирования, значение начнёт мигать. Кнопкой ⬆ задайте нужное число, ⬇ — изменяйте позицию цифры. После настройки нажмите SET для сохранения и ещё раз SET на 2 секунды для возврата. (Заводское значение ёмкости батареи — 100 А·ч).
7. Установка полного и нулевого заряда
На главном экране нажмите и удерживайте: ⬆ 3 секунды — установить полный заряд (100 %); ⬇ 3 секунды — установить нулевой заряд (0 %).
8. Настройка подсветки экрана
Нажмите SET на 3 секунды, чтобы войти в меню (B1), затем выберите пункт 7-2 — настройка подсветки. Нажмите SET для редактирования, значение времени (в секундах) начнёт мигать. Кнопкой ⬆ задайте время: 00 = подсветка постоянно включена, 10 / 30 / 60 = автоотключение через 10, 30 или 60 секунд. После выбора нажмите SET для сохранения и ещё раз SET на 2 секунды для возврата.
