Описание

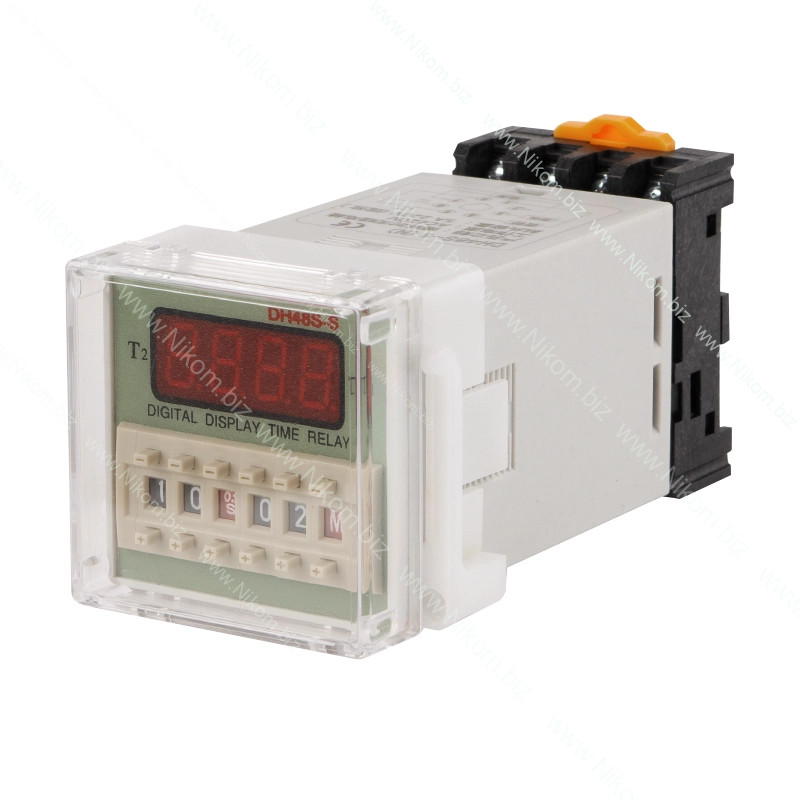

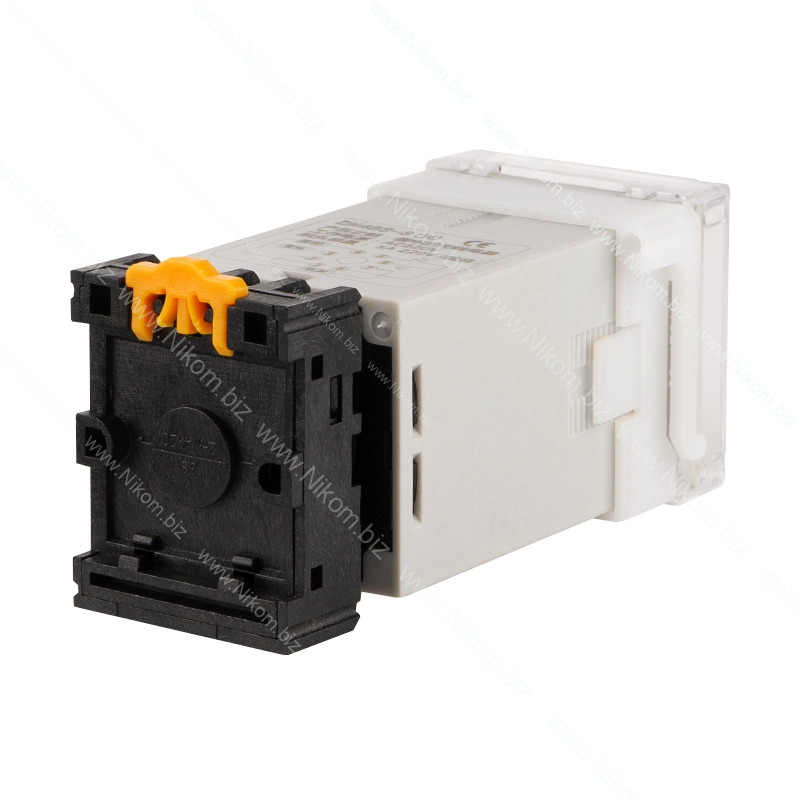

Реле времени JSS48A-S (DH48S-S) - двухканальное переключающее реле с возможностью выставить задержку переключения в диапазоне от 0,01 с до 99 часов 99 минут. При подаче питания на контакты 2 и 7 начнется отсчет времени, после чего оба канала реле синхронно переключатся и будут находиться в переключенном состоянии вплоть до отключения питания на контактах 2 и 7. Для более удобного монтажа в комплекте присутствует панель с винтовыми зажимами PF083A.

Важно! В то время как установить время переключения можно в разрешении до сотой секунды, стоит учесть, что время переключения магнитного превышает это значение.

Время задержки может устанавливаться в трех пределах, выбираемых средним переключателем:

• S: 0,01 с − 99,99 с;
• M: 1 с − 99 мин 99 с;
• H: 1 мин − 99 часов 99 мин.

Подключение

• контакты 2-7 − питание 220 В.
• контакт 1 − общий контакт первого канала реле;

• контакт 3 − сброс (возможна установка переключателя);

• контакт 4 − пауза (возможна установка переключателя);
• контакт 8 − общий контакт второго канала реле;

• контакт 6 − по умолчанию разомкнутый контакт;

• контакт 5 − по умолчанию замкнутый контакт.

Технические характеристики

• напряжение питания: 220 В;
• максимальная нагрузка: 250 В 5 А;
• диапазон времени задержки: 0,01 с − 99 часов 99 минут;
• тип колодки: PF083A;
• габаритный размер (с учетом колодки): 56х50х110 мм;
• масса нетто (с учетом колодки): 150 г;

• масса брутто: 170 г.
