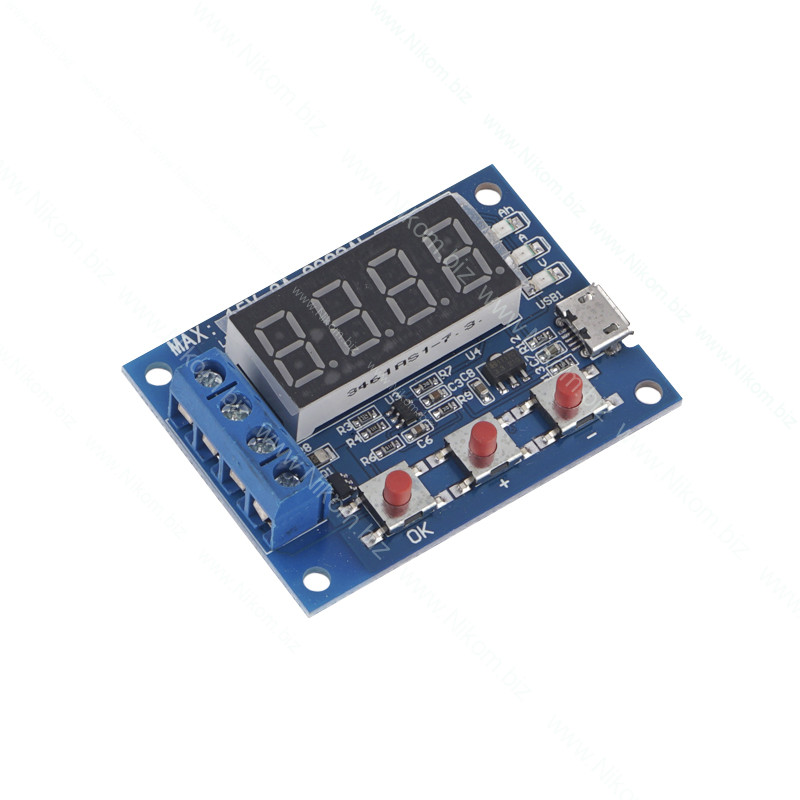

Описание

Данный модуль позволяет определить емкость батареи.
Для того, чтобы определит емкость аккумуляторной батареи необходимо выполнить следующие действия:

• Полностью зарядите батарею.
• Подключите батарею к входным клеммам(+IN  и -IN), соблюдая полярность.

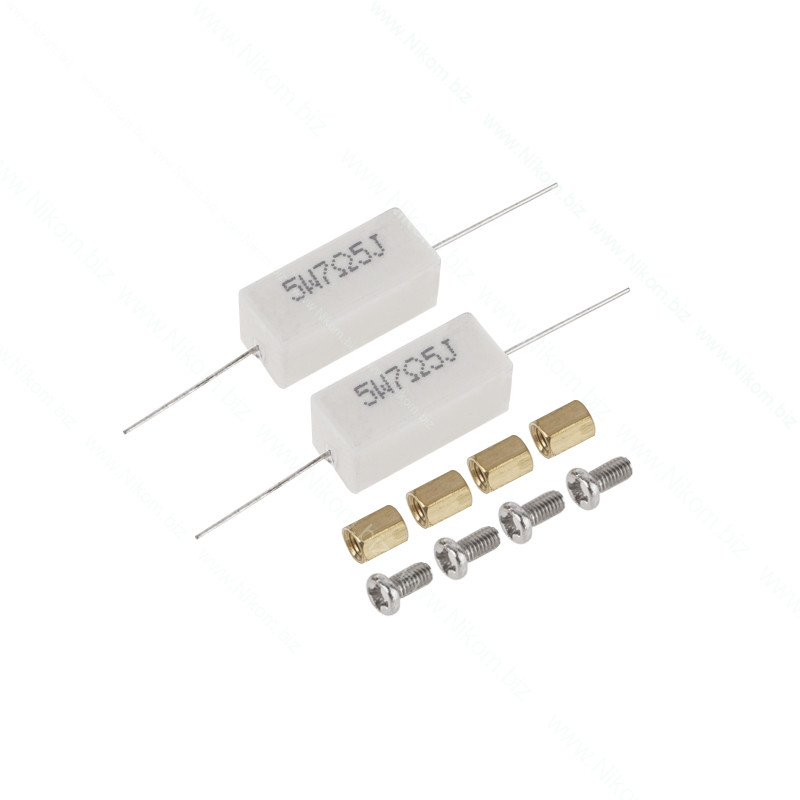

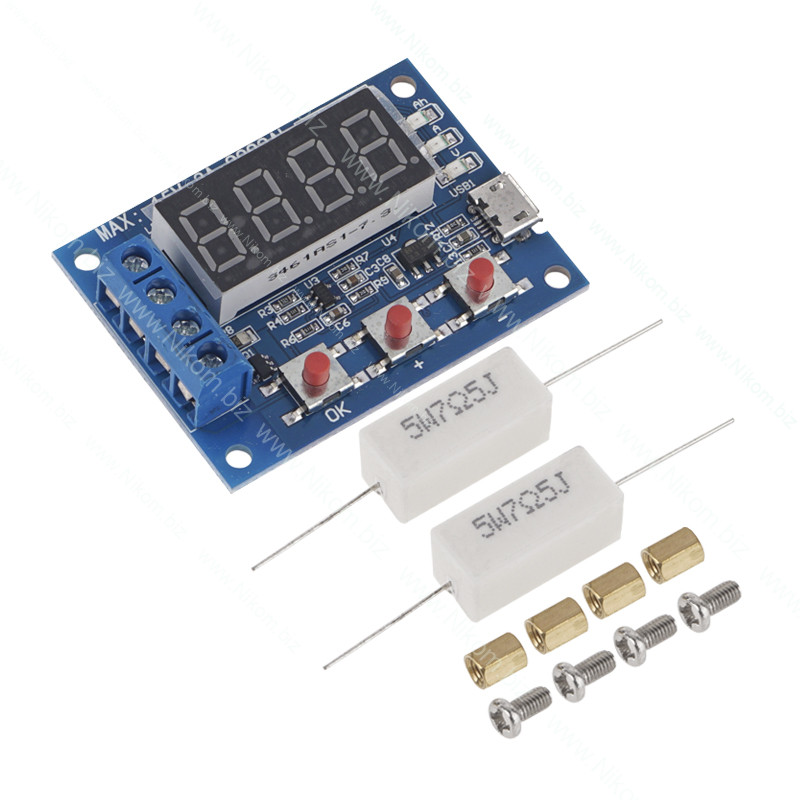

• Подключите нагрузку (нагрузочный резистор входит в комплект).
• Подключить питание.
• При нажатии кнопки "ОК" тестирование начнется, при этом напряжение остановки зарядки определится автоматически. Этот параметр можно изменить до начала тестирования с помощью кнопок "+" и "-". Для остановки тестирования нажмите и удерживайте кнопку "OK". В процессе разрядки индикатор попеременно будет показывать текущую затраченную емкость батареи(Ah), ток разрядки(A), напряжение питания(V).
• После окончания тестирования индикатор дисплея мигнет и на нем отобразится емкость батареи.

Внимание! При подключении батареи к устройству необходимо соблюдать полярность. В противном случае модуль может выйти из строя.

В случае ошибки, на экране устройства могут отобразиться следующие коды:

• Err1 - напряжение батареи выше 15 В;
• Err2 - напряжение батареи ниже напряжения окончания тестирования;
• Err3 - батарея не способна выдержать ток разряда нагрузки;
• Err4 - ток разрядки превышает 3 А.

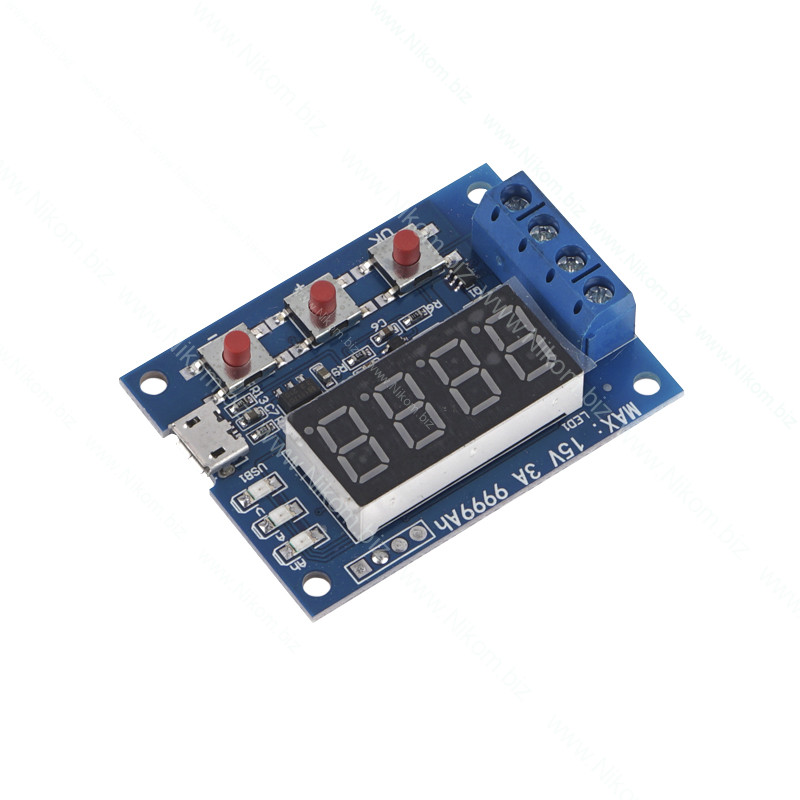

Технические характеристики

• напряжение питания 4,5..6 В;
• потребляемый ток >70 мА;
• входное напряжение батареи 1..15 В;
• напряжение отсечки 0,5..11 В;
• максимальный ток 3 A;
• измеряемая емкость батареи до 9999 Ah;
• габаритный размер 50х37хh16 мм.
