Описание

Тахометр предназначен для измерения частоты вращения и частоты сигнала бесщеточных двигателей по импульсному входу. Поддерживает широкий диапазон частот и различные типы сигналов.

Технические характеристики

• Питание: DC 3.3–5 В
• Диапазон измерения: 0,15 Гц – 100 кГц
• Тип входного сигнала: сухой контакт, PNP, NPN, импульсный (3–30 В)
• Точность: 0,1% ± 1 цифра

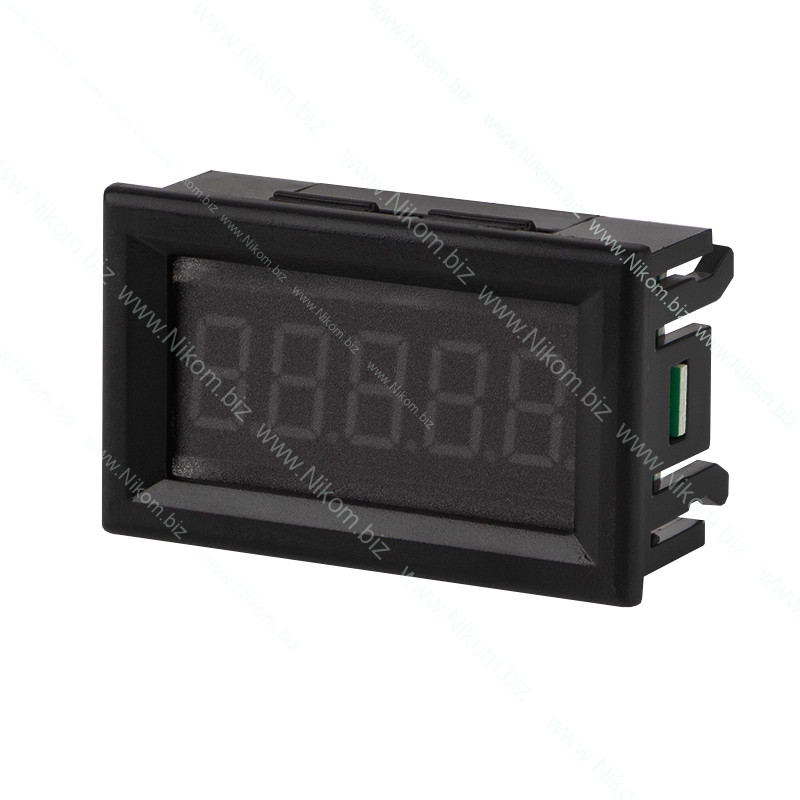

• Дисплей: LED, 5 цифр, 0.36"
• Скорость обновления: ≥3 Гц
• Входное сопротивление: 100 кОм
• Рабочая температура: -10…+70°C
• Размер: 48х29х18.5 мм
• Монтажный размер: 45х26 мм

Функционал

• Измерение частоты сигнала
• Измерение скорости вращения
• Переключение режимов измерения
• Настройка коэффициента деления
• Автоматическое сохранение настроек
• Поддержка различных типов датчиков

Инструкция по использованию

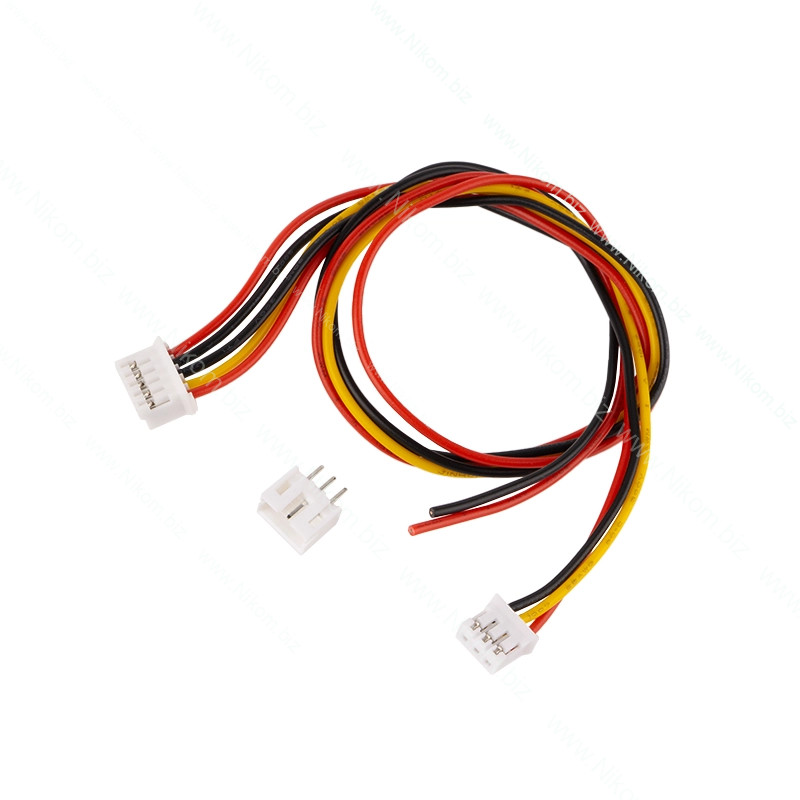

• Подключите красный провод к источнику питания 3,3-5 В, черный провод к земле, желтый провод к сигналу импульсного входа.

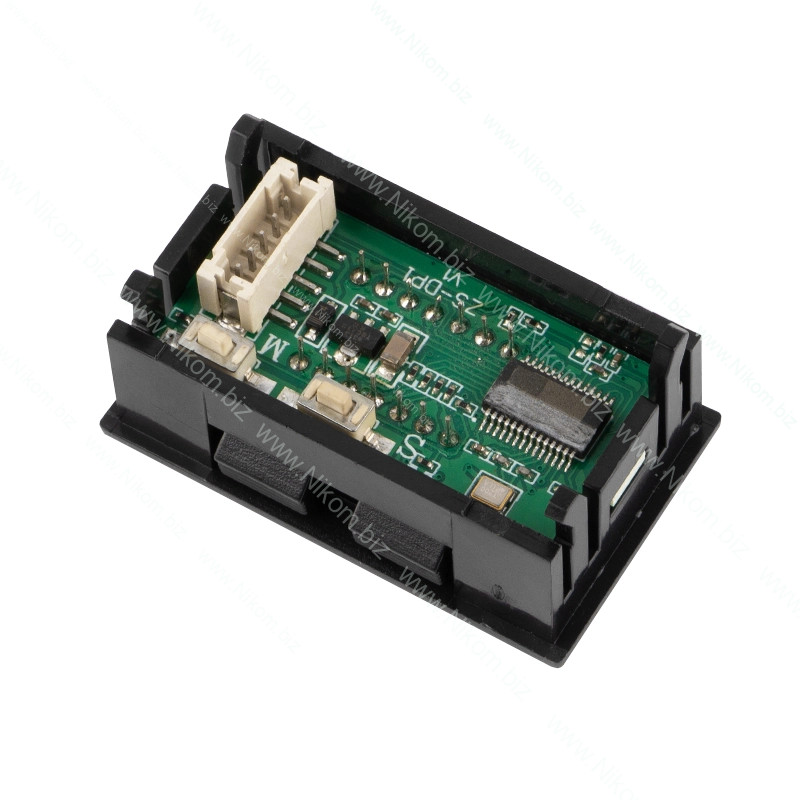

• Для переключения режима измерения частоты или скорости используйте кнопки на задней части прибора ("M" для выбора режима, "S" для настройки). Выбранная настройка автоматически сохраняется после 4 секунд бездействия.

Настройка коэффициента деления

• Для настройки коэффициента деления коротко нажмите кнопку "S", чтобы войти в режим настройки, затем выберите необходимое значение с помощью кнопки "M". Коэффициент деления должен быть в пределах от 1 до 99999 или от 0,0001 до 9,9999. После установки значения подождите 7 секунд для автоматического сохранения.
