Описание

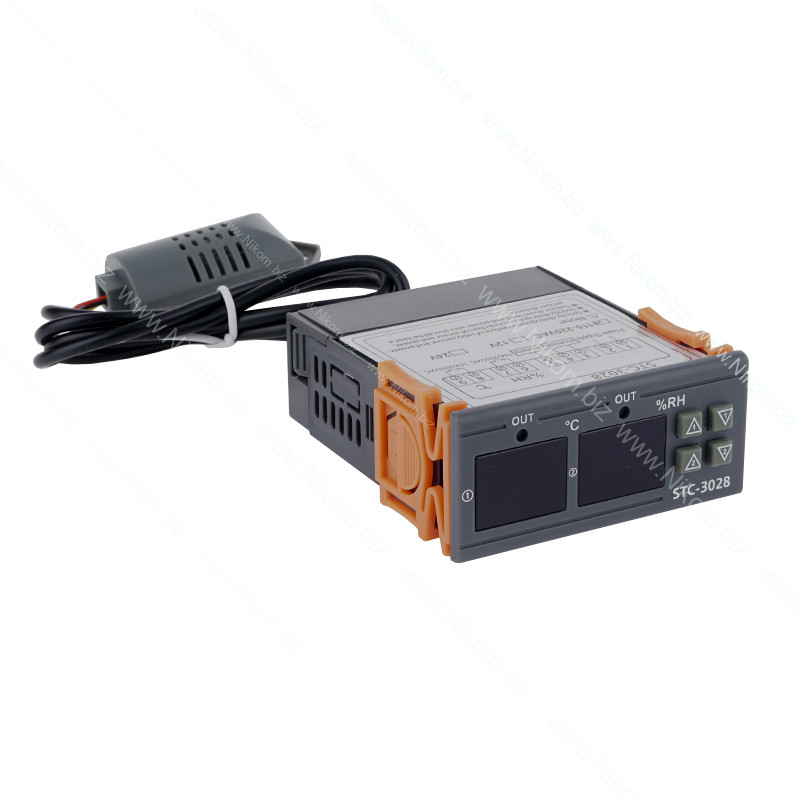

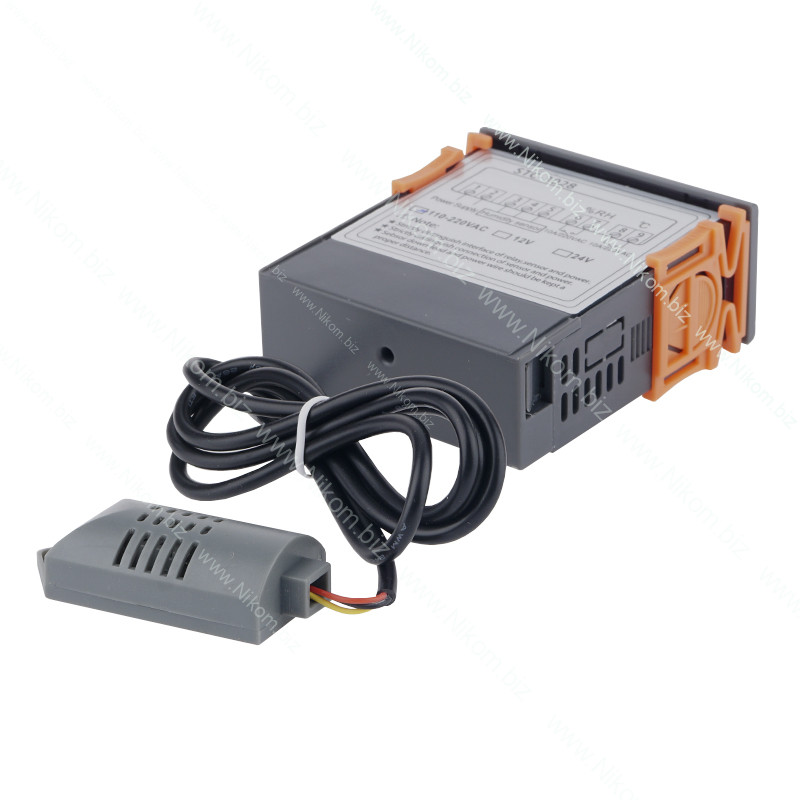

Данный модуль может использоваться в качестве управляющего устройства в разнообразных системах климатического контроля. Для контроля температуры и влажности присутствует выносной датчик температуры и влажности. В качестве коммутирующих элементов используется пара электромагнитных реле 10 А/250 В переменного тока: одно срабатывает в зависимости от температурных показателей, второе - показателей влажности. Для визуализации настроек и текущей температуры и влажности датчика используются семисегментные индикаторы: красный - текущая температура, синий - текущая влажность. Для индикации состояний реле используется пара светодиод "OUT1" и "OUT2".

Настройка модуля

Для управления модулем используются две пары кнопок "вверх" и "вниз", маркированных цифрами "1" и "2":

• "1" - кнопки настройки температуры;
• "2" - кнопки управления влажностью.

Коротко нажав кнопку "вверх" можно увидеть стартовое значение температуры/влажности. Удержав кнопку "вверх" в течении трех секунд устройство перейдет в режим настройки стартового значения температуры/влажности.

Коротко нажав кнопку "вниз" можно увидеть требуемое значение температуры/влажности. Удержав кнопку "вниз" в течении трех секунд устройство перейдет в режим настройки требуемого значения температуры/влажности.

Технические характеристики

• напряжение питания: AC 220 В;
• максимально допустимая нагрузка: 250 В 10 А;
• предел измерения температуры: 0..80 °С;
• точность измерения и контроля температуры: 1± °С;
• предел измерения влажности: 0..100% RH;
• точность измерения и контроля влажности: 0,1% RH;

• длинна провода выноса датчика: 1 м;

• габаритный размер: 75х35х85 мм.
