Описание

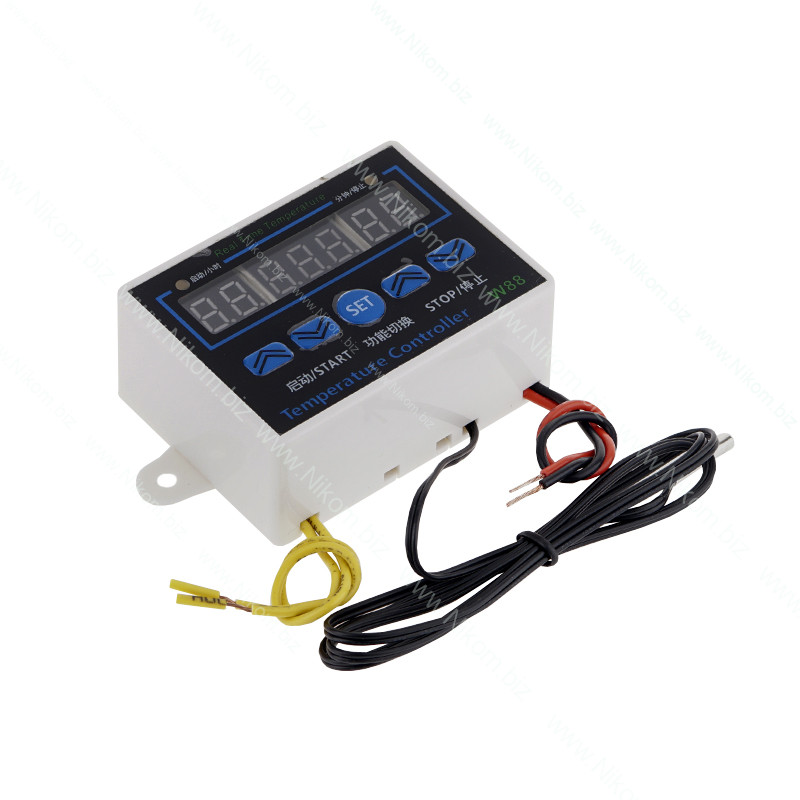

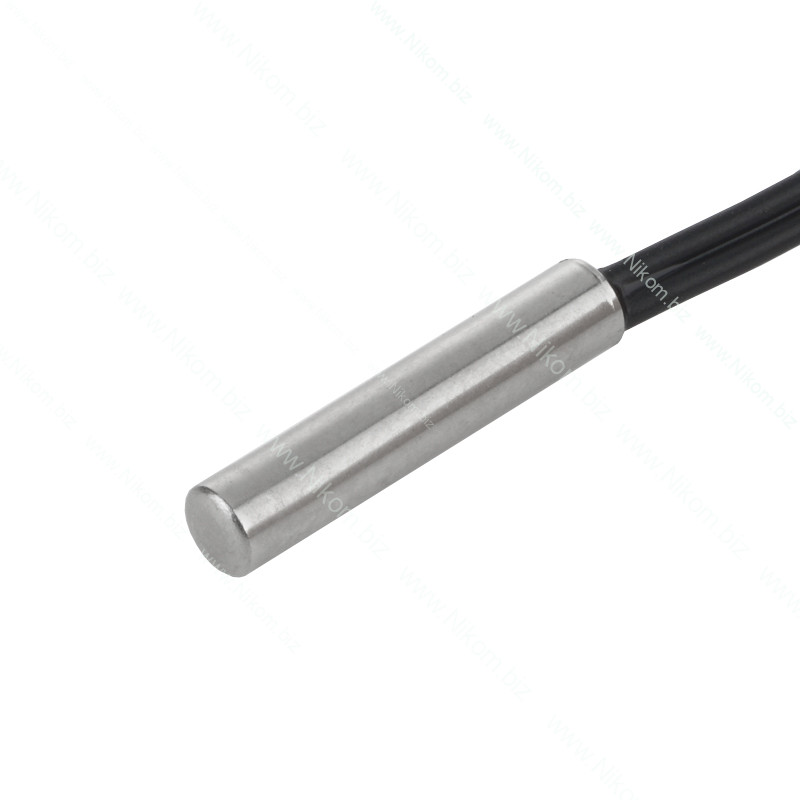

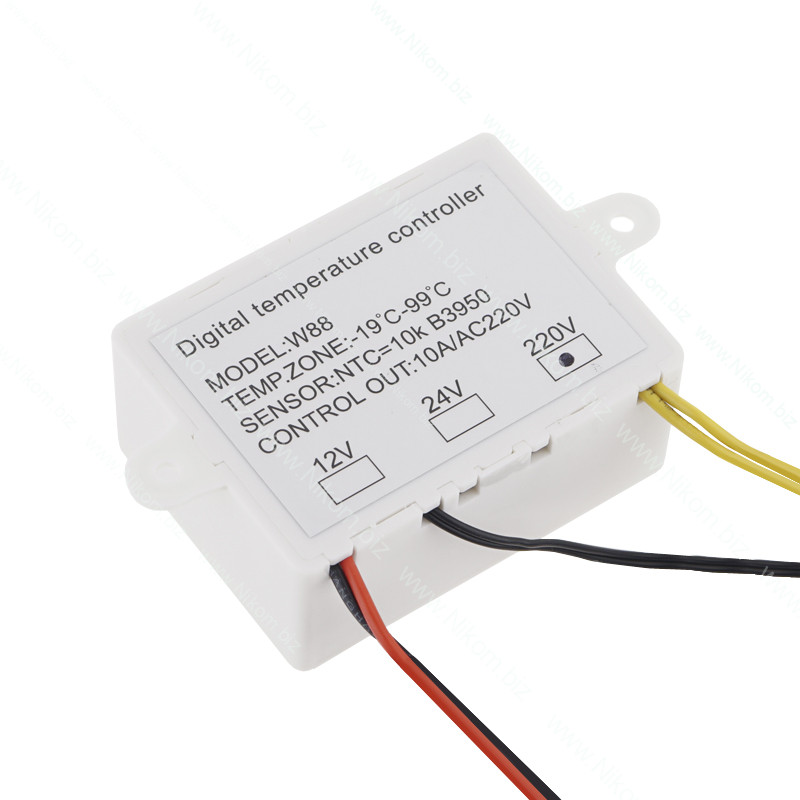

Данный модуль можно использовать в качестве управляющего элемента в ряде таких устройств, как инкубатор, дистиллятор, вентилятор либо любо любого другого устройства в основе работы которого лежит процесс нагрева или охлаждения. Для контроля температуры присутствует выносной водонепроницаемый датчик NTC. В качестве коммутирующего элемента используется электромагнитное реле 5 А/250 В переменного тока(20 А/16 В постоянного тока). Регулятор поставляется вместе с врезной панелью. Для визуализации настроек используются семисегментные индикаторы, а для индикации состояния реле - два светодиода(красный - реле замкнуто, зеленый - реле разомкнуто).

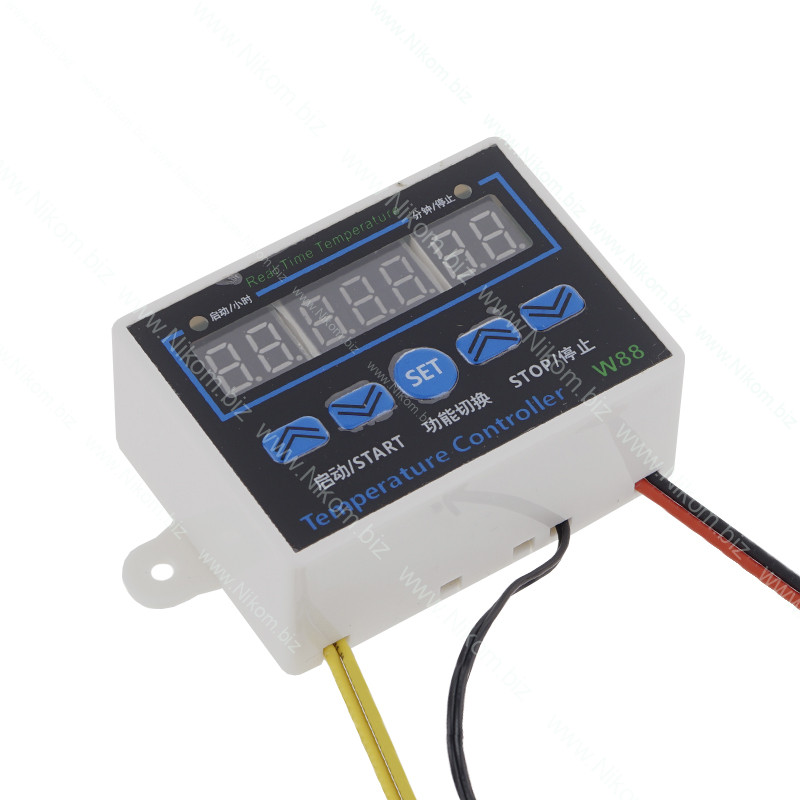

Для управления регулятором на плате предусмотрено пять кнопок:

• группа START(две кнопки) - устанавливает температуру запуска(левый семисегментный индикатор) в базовом режиме работы, в иных режимах устанавливает значение на левом индикаторе;
• кнопка SET - переключает режимы работы по кругу(базовый режим -> F-1 -> F-2 -> F-3);
• группа STOP(две кнопки) - устанавливает температуру остановки(правый семисегментный индикатор) в базовом режиме работы, в иных режимах устанавливает значение на правом индикаторе.

Режимы работы

В базовом режиме работы, в зависимости от установленных параметров,  устройство может работать как на нагрев, так и на охлаждения. Температура запуска, в таком случае, отображается на левом индикаторе. Температура остановки - на правом индикаторе. Текущая температура - на центральном.

• Режим нагрева. Для установки модуля в режим нагрева необходимо установить значение температуры пуска(левый индикатор) меньше, чем значение температуры остановки(правый индикатор). В таком случае, реле будет замкнуто, пока значение текущей температуры, измеряемой датчиком, меньше, чем значение температуры старта(левый индикатор). Когда текущая температура больше температуры остановки(правый индикатор) реле разомкнется.
• Режим охлаждения. Для установки модуля в режим охлаждения необходимо установить значение температуры пуска(левый индикатор) больше, чем значение температуры остановки(правый индикатор). В таком случае, реле будет замкнуто, пока значение текущей температуры, измеряемой датчиком, больше, чем значение температуры старта(левый индикатор). Когда текущая температура меньше температуры остановки(правый индикатор) реле разомкнется.

Кроме того модуль предусматривает ряд временных функций:

• F-1 - режим попеременной работы. В этом режиме реле попеременно включается и выключается. Время в минутах работы устанавливается на левом индикаторе, а время паузы(в минутах) - на правом.
• F-2 - режим отключения по таймеру. В этом режиме реле замкнуто по умолчанию и размыкается по прошествии установленного времени. Значение времени в часах устанавливается на левом индикаторе(максимум 99), а в минутах - на левом(максимум 59). Таким образом максимально возможный временной промежуток 99 часов 59 минут.
• F-3 - режим включения по таймеру. В этом режиме реле разомкнуто по умолчанию и замыкается по прошествии установленного времени. Значение времени в часах устанавливается на левом индикаторе(максимум 99), а в минутах - на левом(максимум 59). Таким образом максимально возможный временной промежуток 99 часов 59 минут.

Технические характеристики

• напряжение питания: 220 В;
• диапазон измеряемых температур: -19..99ºC;
• разрешение измерения температуры: 0,1ºC;
• максимальная коммутируемая нагрузка: 5 А/250;
• рабочая температура платы модуля: -25..55ºC;
• длинна провода датчика: 1 м;
• габаритный размер: 75х56х31 мм;
• масса нетто: 75 г.
