Описание

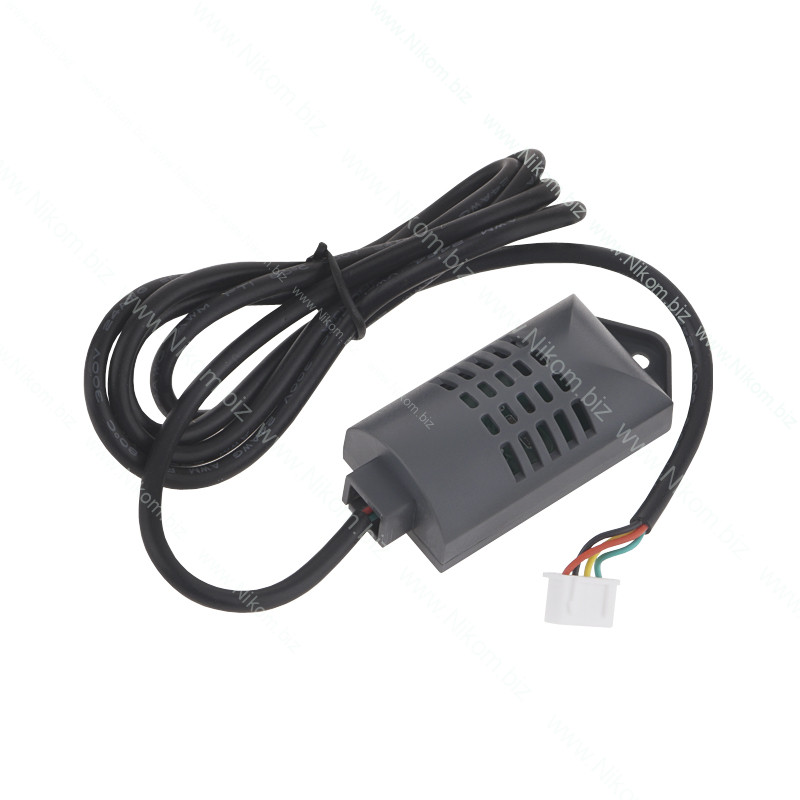

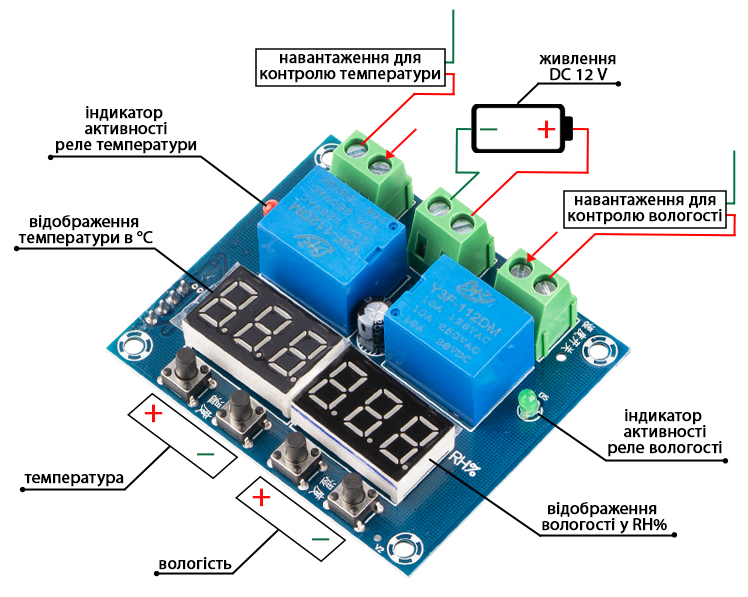

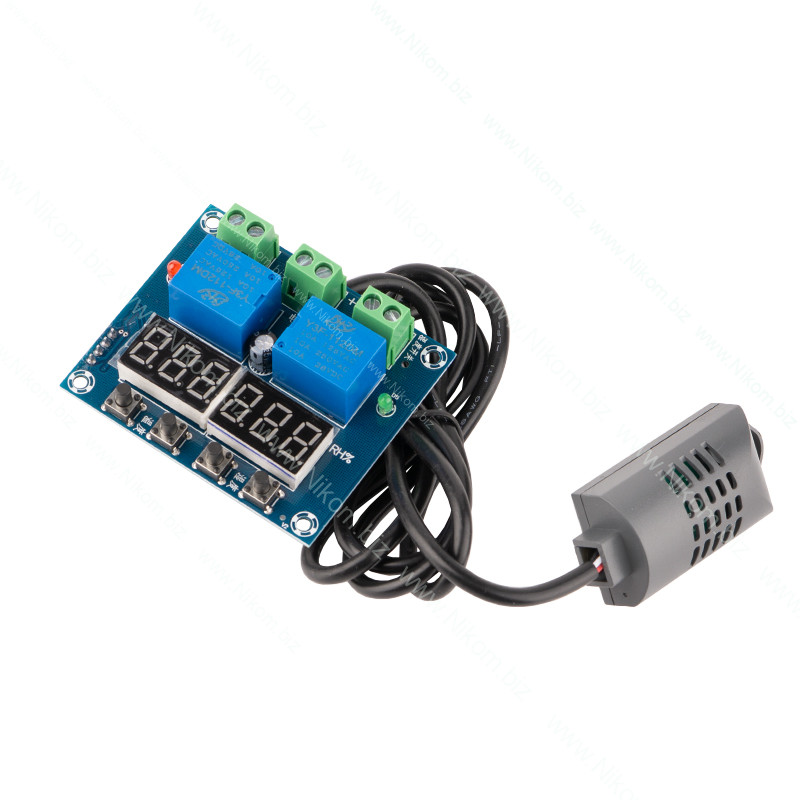

Программируемый контроллер температуры и влажности XH-M452 предназначен для контроля температуры в диапазоне от -40 до +120°С и контроля влажности воздуха в диапазоне от 0 до 99% RH, имеет два LED дисплея с тремя знаками каждый, два светодиодных индикатора включения реле, четыре кнопки управления, клеммы "+/-" для питания платы, две группы клемм для подключения нагрузки, выносной датчик SHT20, длина кабеля 1 метр.

В режиме ожидания на цифровых индикаторах постоянно отображается текущая температура и влажность с датчика.

Настройка

Регулировка температуры происходит за счет двух порогов верхнего и нижнего, которые настраиваются в диапазоне от -40 до +120°С.

Для настройки верхнего порога (включение реле) нужно:

1) нажать и удерживать кнопку "+" около 2 секунд,  значения на дисплее начнут мигать

2) кнопками "+" или "-" установить необходимые значения

3) дождаться перехода модуля в режим ожидания.

Для настройки нижнего порога (отключение реле) нужно:

1) нажать и удерживать кнопку "-" около 2 секунд,  значения на дисплее начнут мигать

2) кнопками "+" или "-" установить необходимые значения

3) дождаться перехода модуля в режим ожидания.

Если верхний порог больше нижнего, модуль будет работать в режиме охлаждения.

Если верхний порог меньше нижнего, модуль будет работать в режиме нагрева.

Регулировка влажности происходит за счет двух порогов верхнего и нижнего, которые настраиваются в диапазоне от 0 до 100% RH.

Для настройки верхнего порога (включение реле) нужно:

1) нажать и удерживать кнопку "+" около 2 секунд,  значения на дисплее начнут мигать

2) кнопками "+" или "-" установить необходимые значения

3) дождаться перехода модуля в режим ожидания.

Для настройки нижнего порога (отключение реле) нужно:

1) нажать и удерживать кнопку "-" около 2 секунд,  значения на дисплее начнут мигать

2) кнопками "+" или "-" установить необходимые значения

3) дождаться перехода модуля в режим ожидания.

Если верхний порог больше нижнего, модуль будет работать в режиме осущения.

Если верхний порог меньше нижнего, модуль будет работать в режиме увлажнение.

Для возврата к заводским установкам необходимо нажать одновременно кнопки "-" и "+" и удерживая их до появления 888 888 на двух дисплеях.
