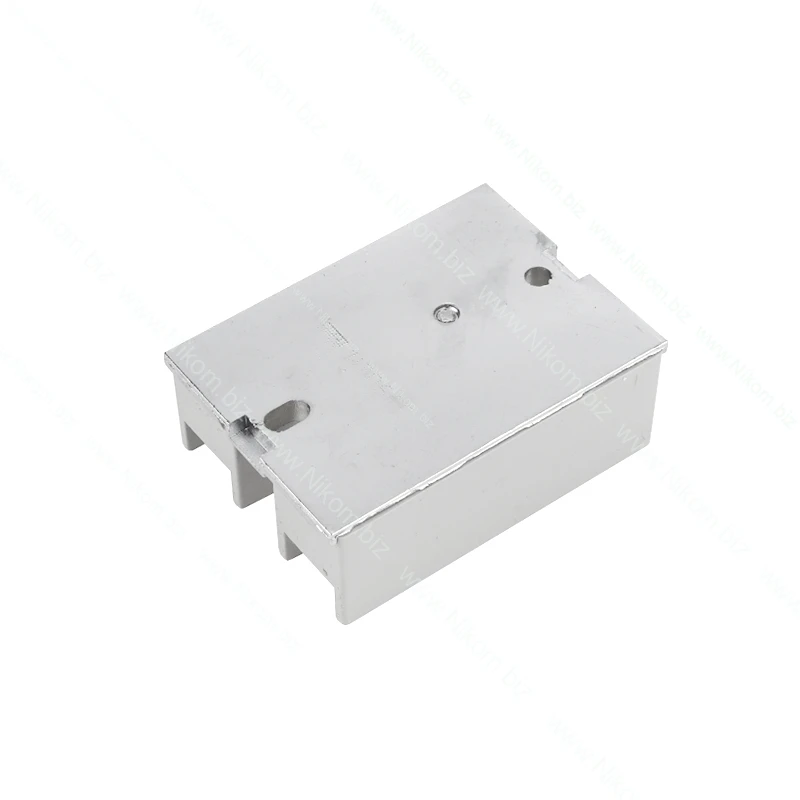

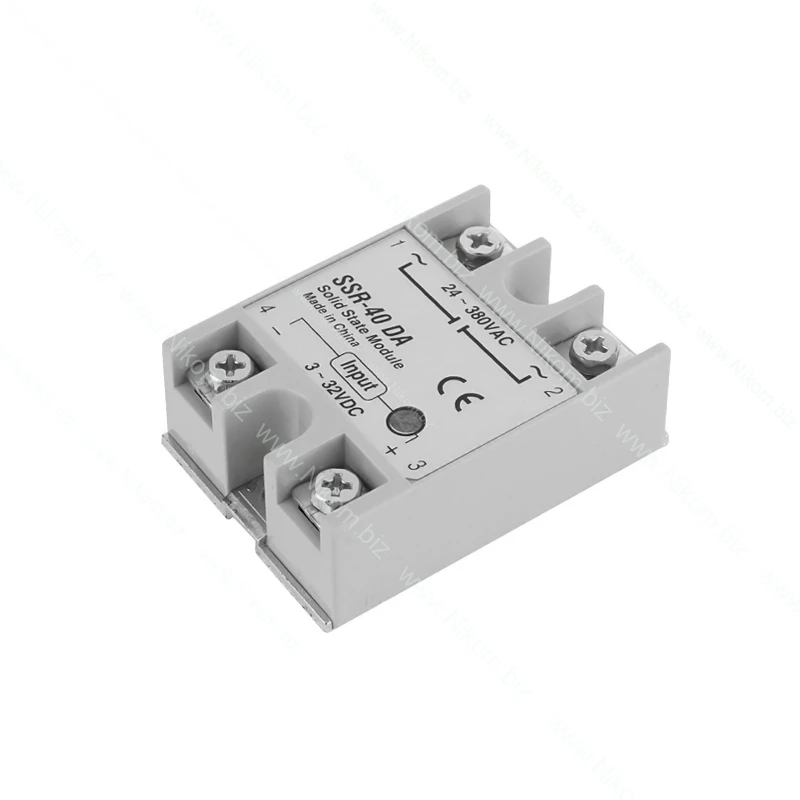

Твердотельное реле SSR-40DA 40A
64x45x26mm
на складе 4 шт.
в магазине 4 шт.
код: A469002
China
China
Твердотельное реле SSR-40DA 40A
64x45x26mm
200 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Твердотельное Реле SSR-40DA 40A
Однофазное твердотельное реле SSR-40 DA используется для бесконтактной коммутации нагревательных элементов, маломощных двигателей, трансформаторов, ламп, сварочных агрегатов и других устройств с рабочим напряжением до 380В переменного тока и могут управляться постоянным напряжением от 3 до 32В.
Питание реле осуществляется от управляющего сигнала постоянного тока. Напряжение питания 3 – 32 В постоянного тока.
Технические характеристики:
| Модель | SSR-40DA | |
| Тип | (DC-AC) | |
| Ном. управляющее напряжение | 3 ... 32 В DC | |
| Напряжение включения/выключения | вкл. > 2.4 В / выкл. < 1 В | |
|
Ток срабатывания Управляющий ток для DC5 |
7.5 мА / 12 В 15мА |
|
|
Ток утечки в выключенном состоянии |
≤ 2мА |
|
| Метод управления | Коммутация при переходе тока через ноль | |
| Ном. напряжение нагрузки (коммутируемое) |
24 ... 380 В AC
90 ... 480 В AC ("H" в обозначении)
|
|
| Падение напряжения | 1.6 В / 25 °С | |
| Ном. ток нагрузки (рабочий) | 40 А | |
| Макс. кратковрем. ток | 410 В | |
| Ток утечки | 3 мА | |
| Время отклика | менее 10 мс | |
| Диэлектрическая прочность | более 2.5 кВ AC / 1 мин | |
| Сопротивление изоляции | более 50 МОм / 500 В DC | |
| Диапазон раб. температур | -20 °C ... +80 °C | |
| Масса | 105 г | |
- Индикация светодиод для контроля наличия входного сигнала
- Тип монтажа крепление винтами на плоскость
Подключение:
Подсоединить реле в цепь с рабочим напряжением 24 – 380 В АС, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). Затем к клеммам «3+» и «4-» нужно подключить управляющий сигнал постоянного тока с напряжением 3 – 32 В на включение/выключение реле. Если на реле подается управляющий сигнал, то должен гореть красный светодиод, который находится на корпусе реле.
Важно! Твердотельные реле типа SSR предназначены для коммутации нагрузки с активной (резистивной) составляющей и для слабоемкостной нагрузки, например, лампы накаливания. Твердотельные реле типа SSR не предназначены для коммутации нагрузки с реактивной (индуктивной и емкостной) составляющей, например, электродвигателей. Для коммутации нагрузки с реактивной составляющей нужно соблюдать условия: максимальный коммутируемый ток должен составлять 20 – 40% от номинального; обязательно использование радиатора и вентилятора обдува. Если при использовании реле, для коммутации нагрузки с реактивной составляющей, его температура слишком высокая – нужно уменьшить максимальный коммутируемый ток.
