Модуль точечной сварки, 90-150А

Uпит=DC12-14,6В, в качестве питания рекомендуется аккумулятор до 45Ач

Модуль точечной сварки, 90-150А
на складе 1 шт.
в магазине 1 шт.
код: A493008
China

Модуль точечной сварки, 90-150А

Uпит=DC12-14,6В, в качестве питания рекомендуется аккумулятор до 45Ач


790 грн
код:

ПараметрЗначение
Тип товарумодуль точкового зварювання
Зварювальний струм, А90 - 150
Напруга живлення, В12–14,6
Тип живленнязовнішній акумулятор
Кількість рівнів потужності4
Режим роботиавтоматичний / ручний
Способы оплаты

💳 Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.

В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.

Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.

Описание

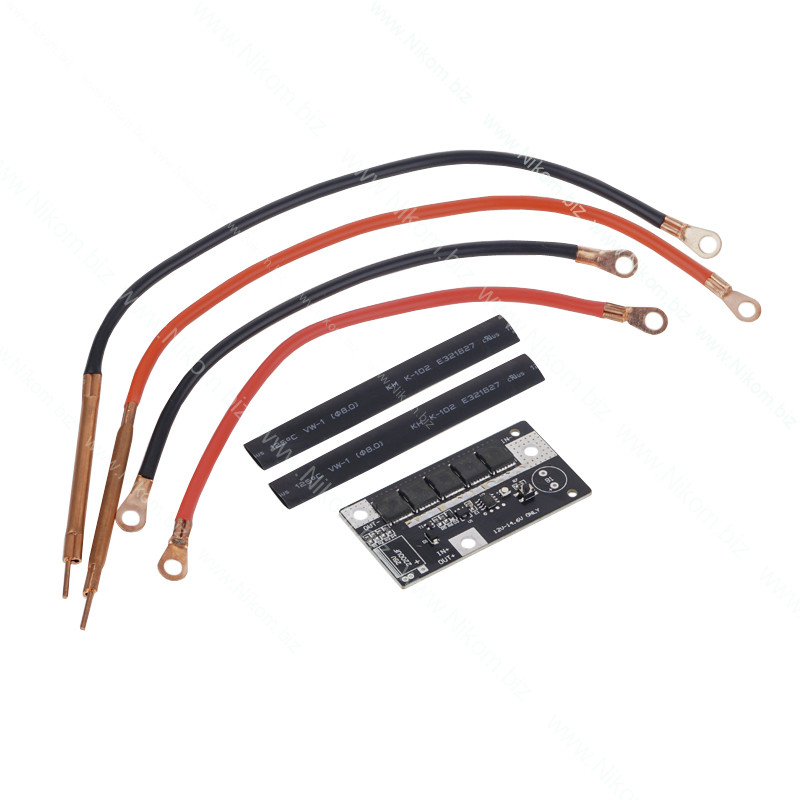

Модуль точечной сварки 90–150 А предназначен для контактной сварки никелированных лент при сборке и ремонте аккумуляторных батарей. Работает от внешнего аккумулятора с напряжением 12–14,6 В постоянного тока. Оснащен кнопкой управления, светодиодной индикацией и звуковым сигналом. Поддерживает четыре режима работы, включая автоматический. В комплект входят основная плата и два сварочных электрода с толстыми силовыми проводами.

Технические характеристики

  • Тип устройства: модуль контактной точечной сварки
  • Напряжение питания: 12–14,6 В DC
  • Ток: 90–150 А
  • Рекомендуемый источник питания: свинцово-кислотный аккумулятор 30–45 А·ч
  • Количество режимов работы: 4
  • Управление: кнопка
  • Индикация: зеленый и красный светодиоды
  • Звуковая индикация: есть

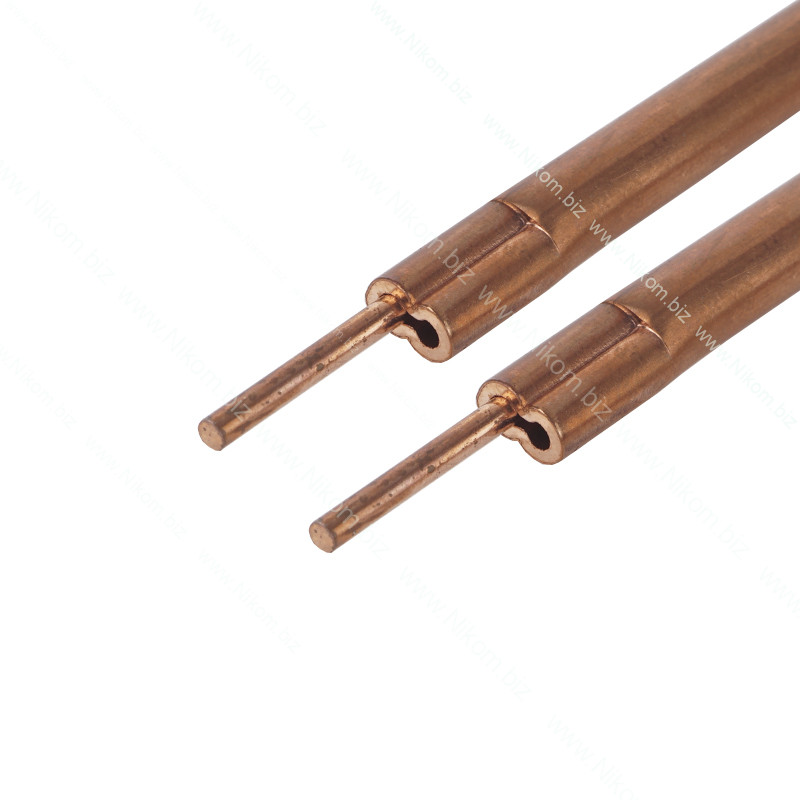

  • Количество сварочных электродов: 2

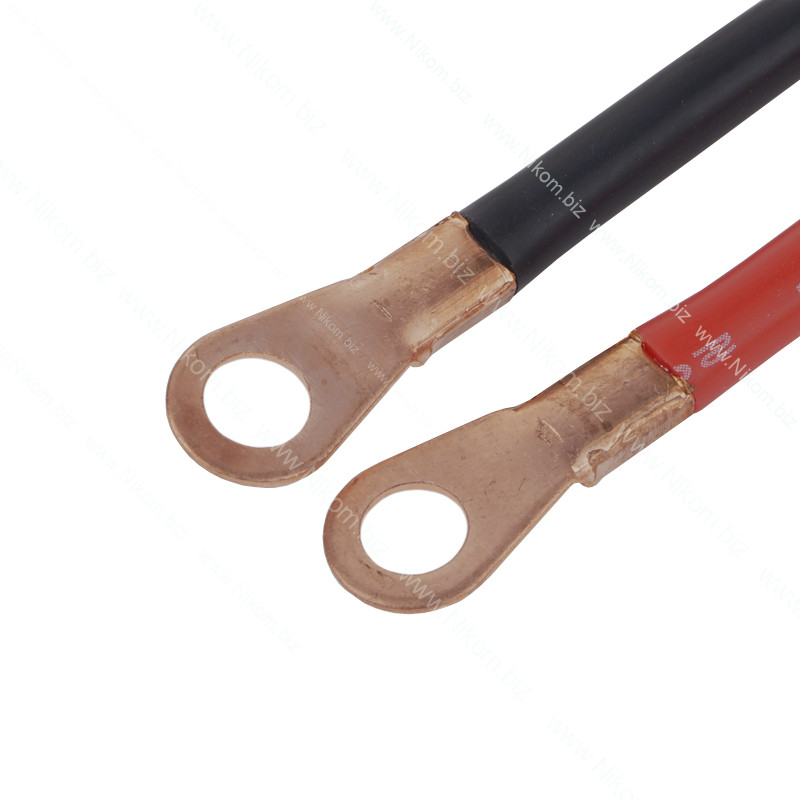

  • Длина проводов электродов: 250 мм

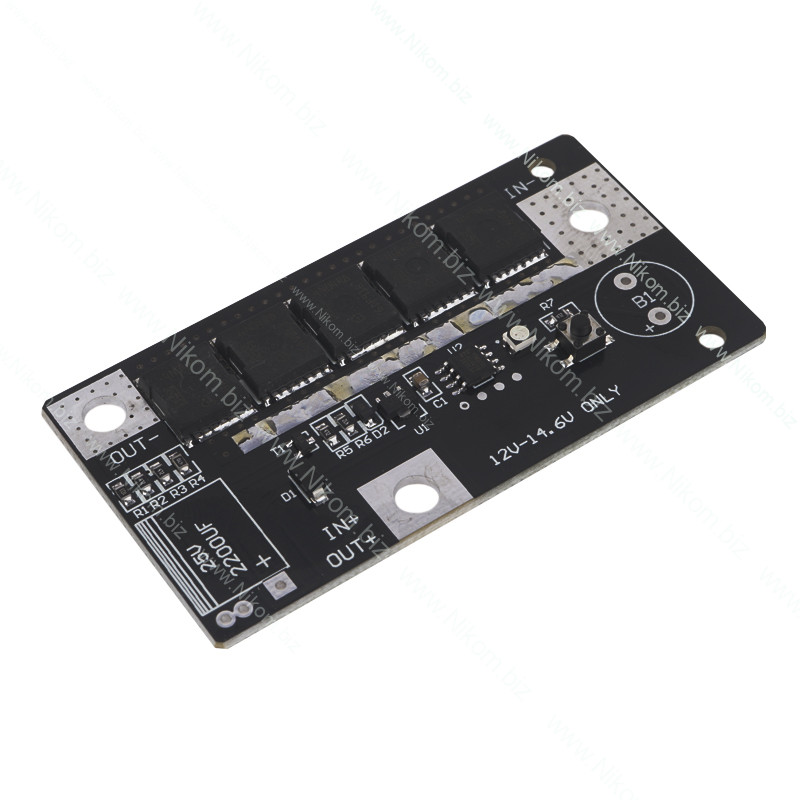

  • Размеры основной платы: 79×42×5 мм

Функционал

  • Контактная точечная сварка никелированных лент к аккумуляторным элементам
  • Переключение между тремя уровнями мощности сварки
  • Автоматический режим работы
  • Светодиодная индикация выбранного режима
  • Звуковое подтверждение переключения режимов
  • Управление работой модуля с помощью кнопки

Для переключения режимов необходимо нажать и удерживать кнопку в течение 3 секунд, после звукового сигнала отпустить. Режимы работы:

  • Режим 1 — низкая мощность, зеленый светодиод мигает один раз
  • Режим 2 — средняя мощность, зеленый светодиод мигает дважды
  • Режим 3 — высокая мощность, зеленый светодиод мигает трижды
  • Режим 4 — автоматический режим, красный светодиод светится постоянно

Когда красный светодиод светится постоянно, нажатие и удержание кнопки позволяет выключить устройство.

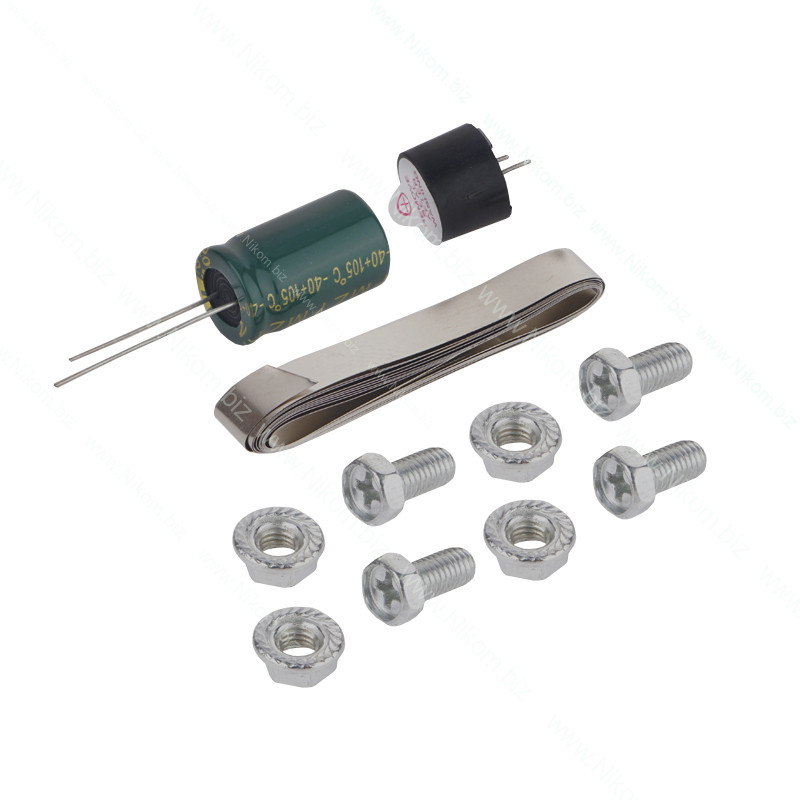

Примечание: превышение напряжения питания 14,6 В или неправильная установка конденсатора 2200 мкФ может привести к повреждению сварочных электродов. Для питания рекомендуется использовать свинцово-кислотные аккумуляторы емкостью 30–45 А·ч. Если емкость аккумулятора превышает 45 А·ч, производителем рекомендовано увеличить длину входного провода на 80 см для ограничения пикового тока.



Примечание: неправильная установка конденсатора 2200 мкФ или использование напряжения свыше 14,6 В может привести к сжигания электродов.

Для питания модуля рекомендовано использовать свинцово-кислотные батареи 30-45 Ач, это позволит не  достичь перегрузки.

Если емкость аккумулятора больше 45 Ач, рекомендуется продлить входной провод на 80 см или увеличить сечение провода, чтобы избежать сжигания электродов из-за перегрузки по току.
