Описание

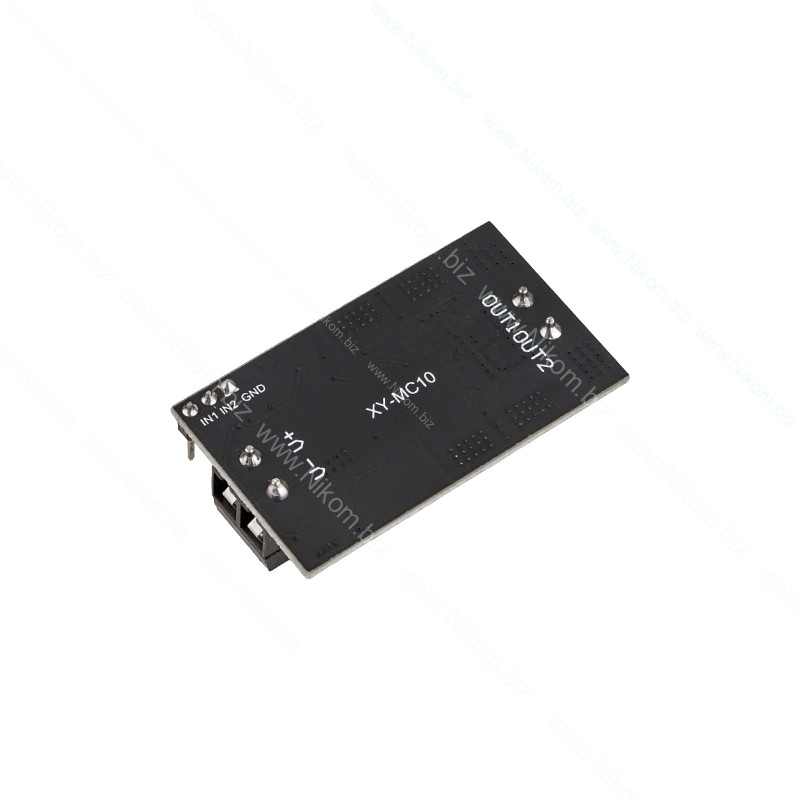

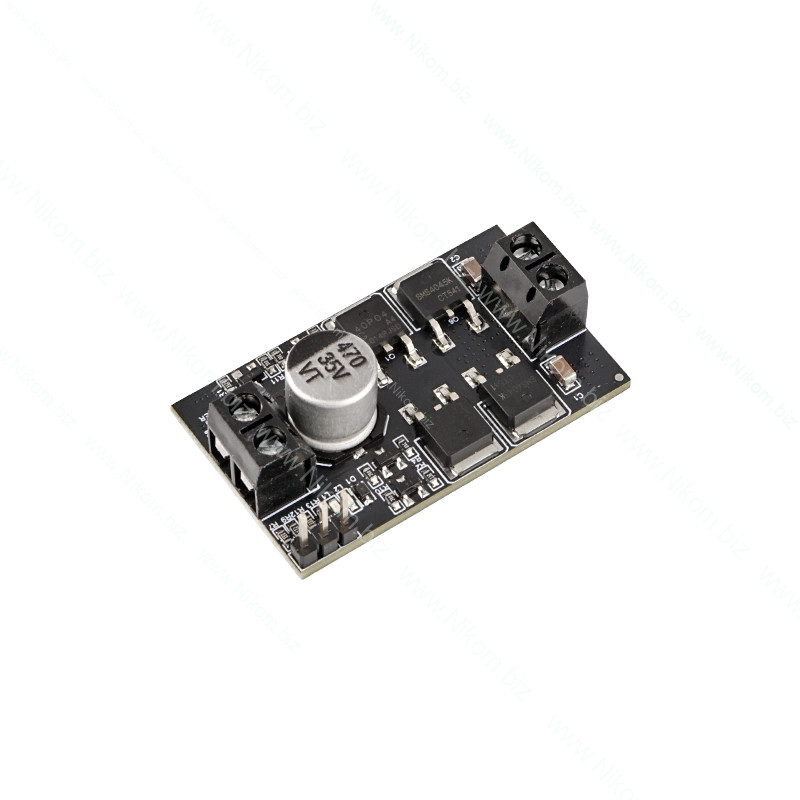

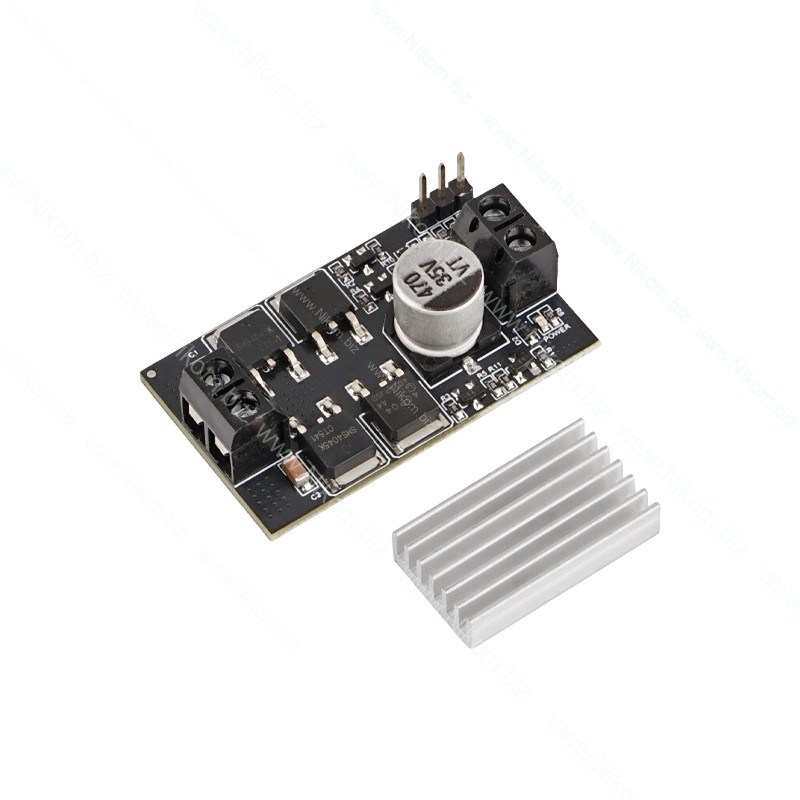

Драйвер двигателя XY-MC10 предназначен для управления скоростью и направлением вращения двигателей постоянного тока с напряжением 3–20 В и током до 10 А. Модуль выполнен в виде H-моста на MOSFET транзисторах и поддерживает управление через ШИМ сигнал.

Распиновка контактов:
VCC — питание 3–20 В;
GND — общий провод;
IN1 — управление направлением вперёд;
IN2 — управление направлением назад;
PWM — вход ШИМ сигнала;
OUT+ / OUT- — подключение двигателя.

Способ подключения:
Подать питание 3–20 В на VCC и GND;
Подключить двигатель к выходам OUT+ и OUT-;
Подать управляющие сигналы на IN1, IN2 и PWM для управления направлением и скоростью.

Технические характеристики

• Напряжение питания: 3–20 В
• Номинальный ток: до 10 А
• Пиковый ток: до 15 А
• Частота ШИМ: до 2 кГц
• Диапазон регулировки: 0–100%
• Размер: 44×26×12 мм
• Температура работы: -25…+85°C

Функционал

• Управление направлением вращения двигателя
• Плавная регулировка скорости с помощью ШИМ
• Режимы вперёд, назад и торможение
• Работа с мощными DC двигателями
