АкцияМодуль 16 реле 5V
опторазвязка, 16 каналов по 5 для управл. силовыми нагрузками под Arduino
на складе 0 шт.
в магазине 1 шт.
код: A530006

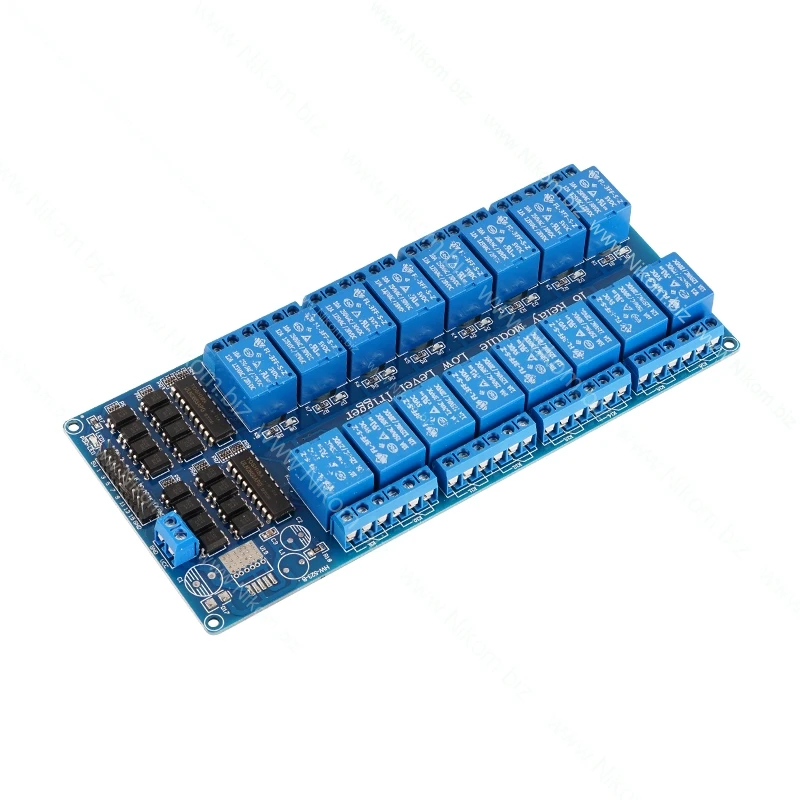

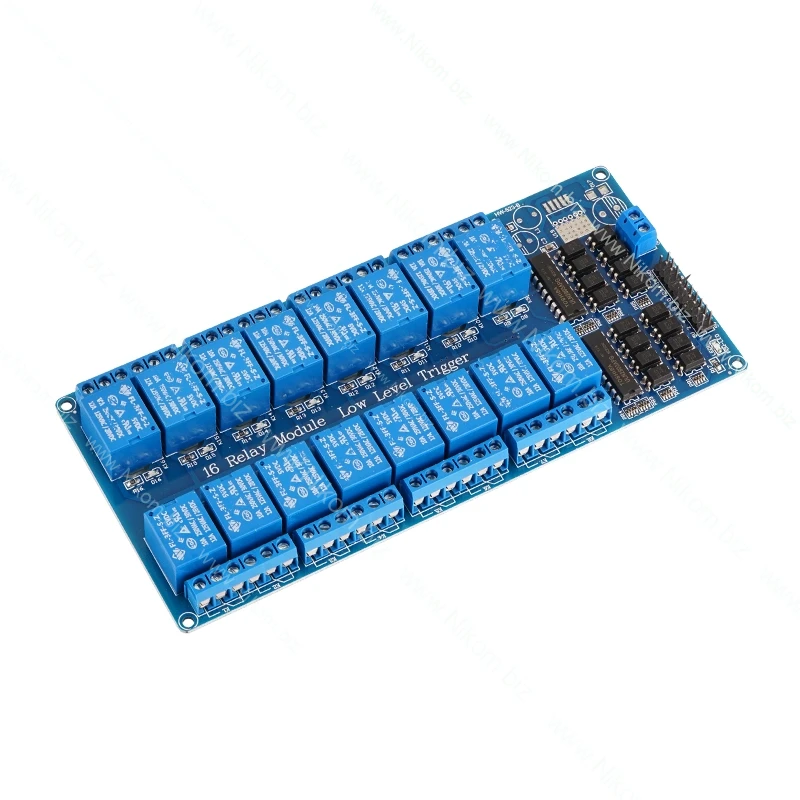

Модуль 16 реле 5V
опторазвязка, 16 каналов по 5 для управл. силовыми нагрузками под Arduino
398 грн.
код:
| Параметр | Значение |
|---|---|
| Габаритний розмір | 180х80х18 мм |
| Кількість каналів | 16 |
| Максимальна комутована напруга | 250 Вольт |
| Максимальний комутований струм | 10 Ампер |
| Маса нетто | 220 грам |
| Напруга керування реле | 5 Вольт |
| Тип реле | Електромагнітне |
Описание
Данны прибор состоит из 16-ти реле, с питанием 5 В, и используется для управления силовыми нагрузками, посредством Arduino или других контроллеров. Для удобства на модуле присутствуют светодиоды, для индикации состояния каждого реле. Для подключения нагрузки к реле на плате присутствует 48 винтовых контактов, по 3 на каждое реле.
Особенности работы
Для использования модуля к нему нужно подключить управляемое устройство. Затем нужно подключить питание 5В к выводам Vcc и Gnd модуля. После чего к управляющим выводам IN1-IN16 релейного модуля можно подключать микроконтроллер, компьютер или другое управляющее устройство и приступать к работе. Питание релейного модуля может осуществляться как от управляющего контроллера, так и от внешних источников питания, однако в связи с высоким потреблением и большим уровнем помех, категорически рекомендуется использовать дополнительный источник питания.
Характеристики
- рабочий ток реле: 10 - 15 мА (каждого);
- напряжение питания реле: 5 В;
- реле SRD-05VDC-SL-C: AC 250 V / 10 A;
- габаритный размер: 180 х 80 х 18 мм;
- масса: 220 г.
