Описание

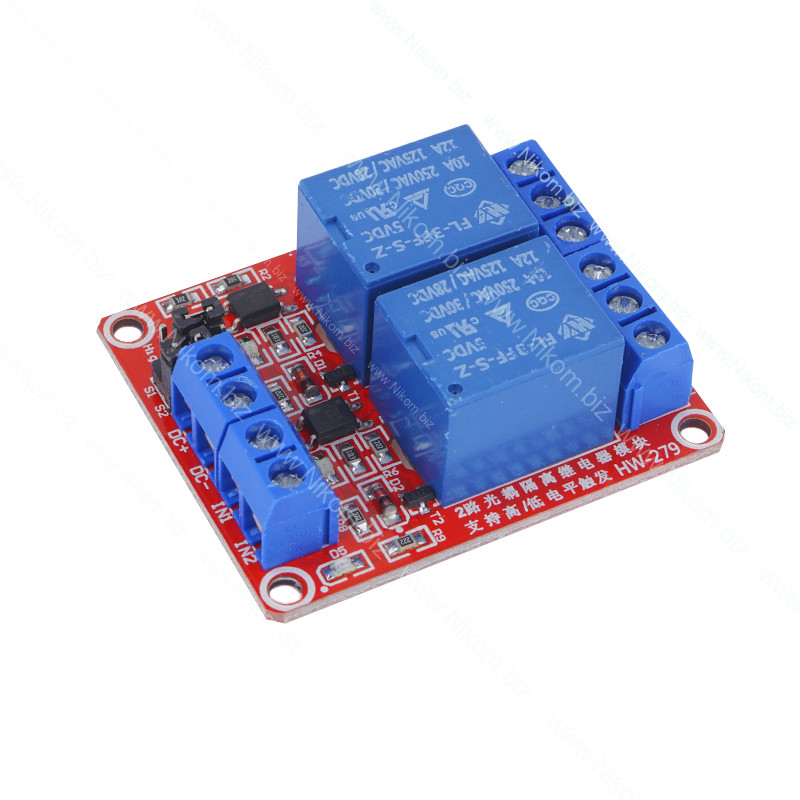

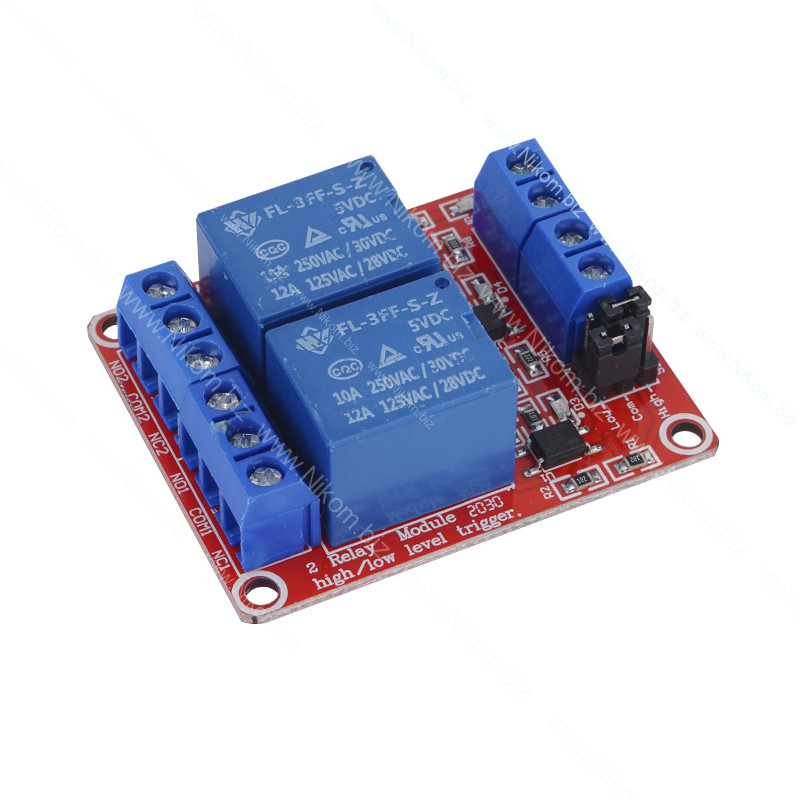

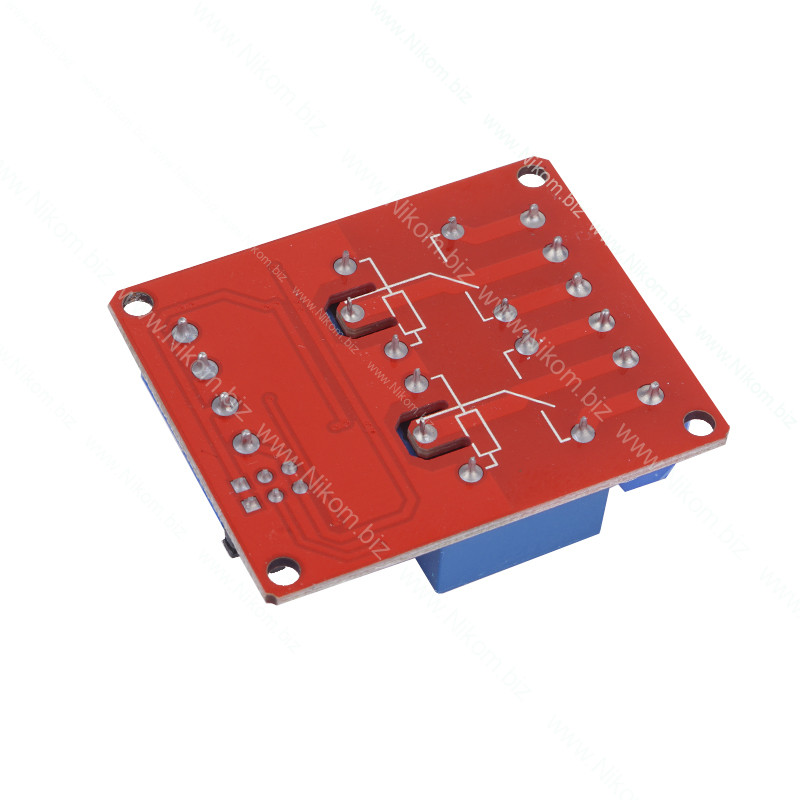

Этот модуль предназначен для безопасного управления силовой нагрузкой с помощью микроконтроллеров и отладочных плат. Модуль оснащён двумя реле на 10А, каждое из которых имеет отдельный управляющий вход. Уровень управляющего сигнала (высокий или низкий) можно задать индивидуально для каждого входа с помощью джамперов S1 и S2, установленных на плате:

• Низкий уровень (Low): 0–1.5В
• Высокий уровень (High): 2.5–5В

Для подключения на плате предусмотрены следующие контакты:

• DC+ — положительный полюс питания;
• DC− — общий провод;
• IN1 — управляющий сигнал первого канала;
• IN2 — управляющий сигнал второго канала;
• COM1 — общий контакт первого реле;
• NO1 — нормально разомкнутый контакт первого реле;
• NC1 — нормально замкнутый контакт первого реле;
• COM2 — общий контакт второго реле;
• NO2 — нормально разомкнутый контакт второго реле;
• NC2 — нормально замкнутый контакт второго реле.

Технические характеристики

• напряжение питания: 5В;
• максимальный ток нагрузки одного реле: 10А;
• габаритные размеры: 50×41×18 мм;
• масса нетто: 29 г.
