Описание

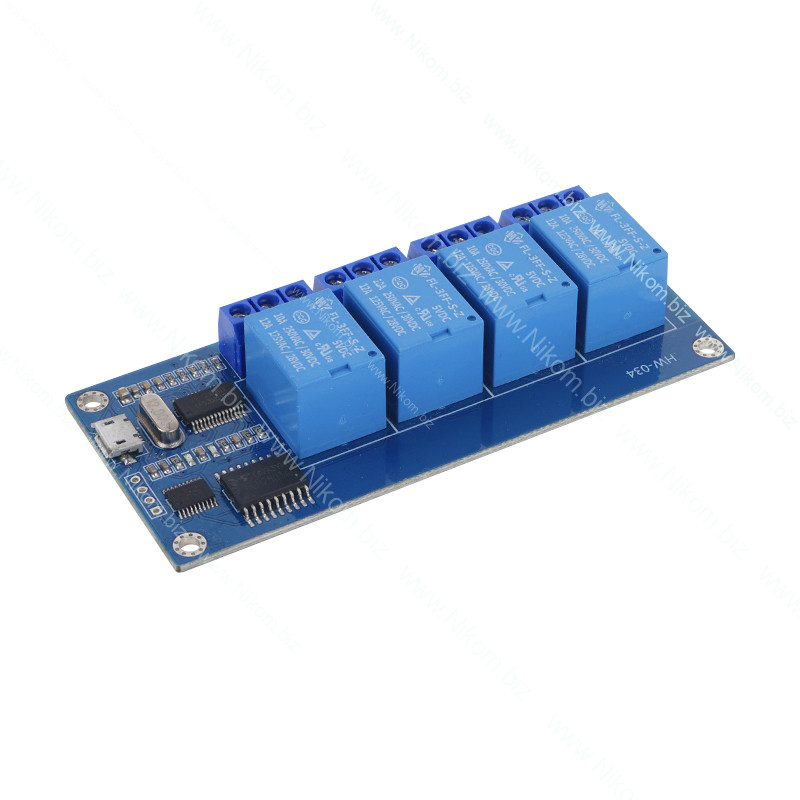

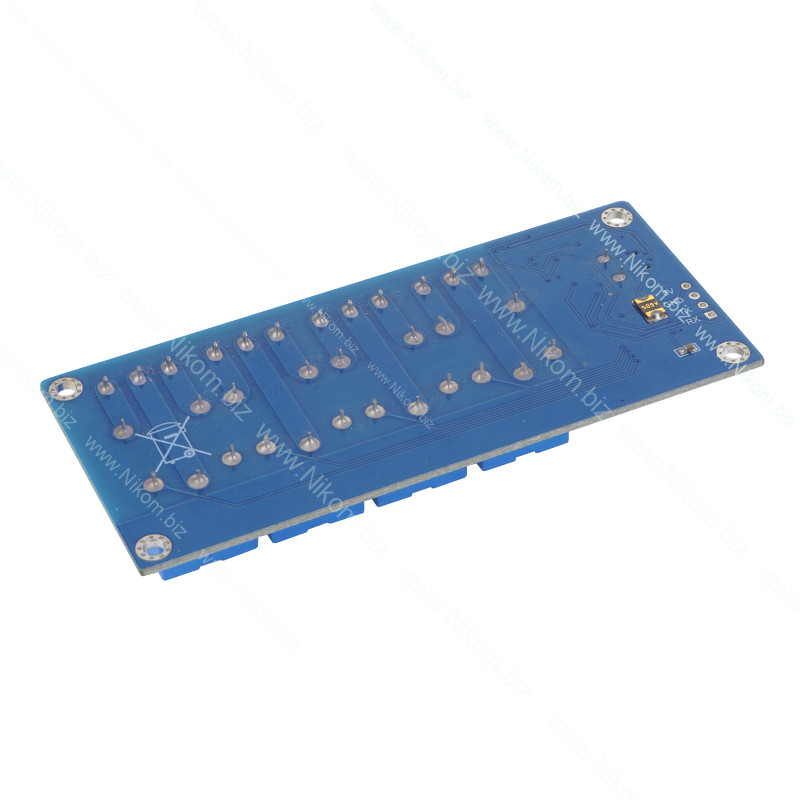

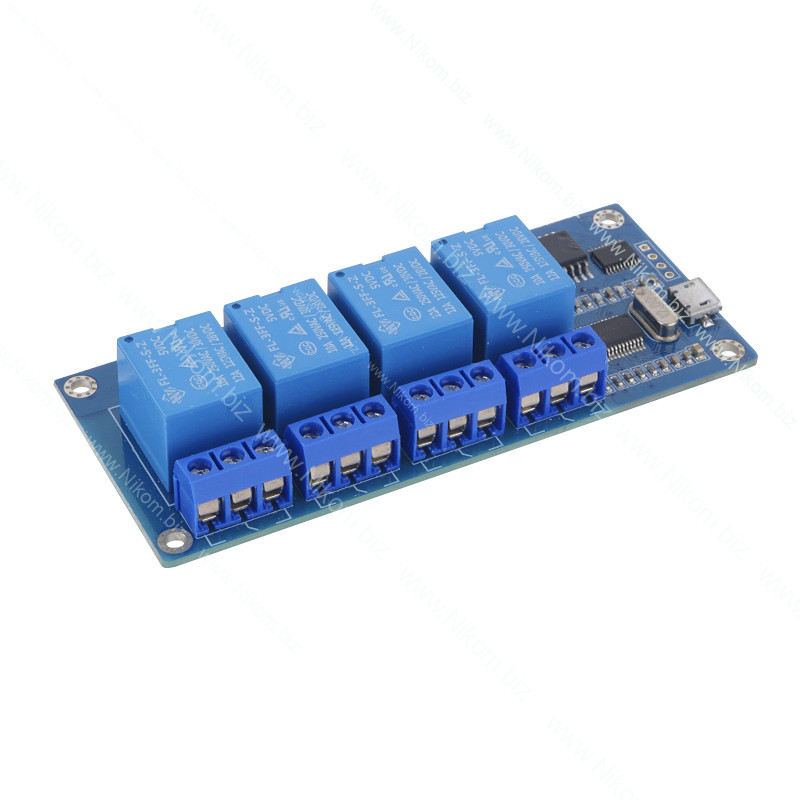

Дпанный модуль представляет из себя блок коммутации, состоящий из четырех реле и управляемый посредством интерфейса UART. Для подключения к управляющему устройству на плате предусмотрены контакты:

• 5V - положительный полюс питания;
• GND - общий провод;
• TX - линия передачи данных;
• RX - линия приема данных.

К контактам необходимо либо непосредственно подпаяться, либо установить "гребенку".

Кроме того к модулю можно подключиться при помощи разъема microUSB. В таком случае устройство определяется как виртуальный COM-порт.

Управление модулем

• передать по UART 0x80;
• получим ответ 0xAB;
• передать по UART 0x81;
• модуль входит в режим управления.

Включение и отключение реле производится записи "0" и "1" в соответствующих битах передаваемого байта. "1" - включить реле, "0" - выключить."

Например:

• 0x01 - включит реле первого канала
• 0x08 - выключит реле первого канала и включит реле четвертого канала.

Технические характеристики

• напряжение питания: 5 В;
• потребляемый ток: до 300 мА;
• максимальный коммутируемый ток одного канала: 10 А;
• скорость COM-порта: 9600-8-N-1;
• габаритный размер: 100х43х17 мм;
• масса нетто: 55 г.
