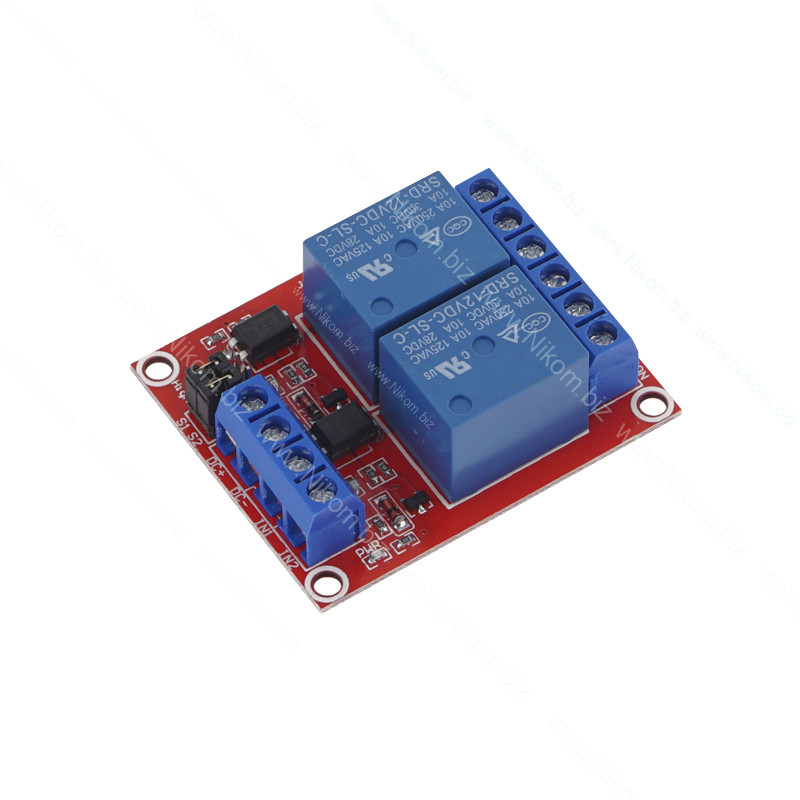

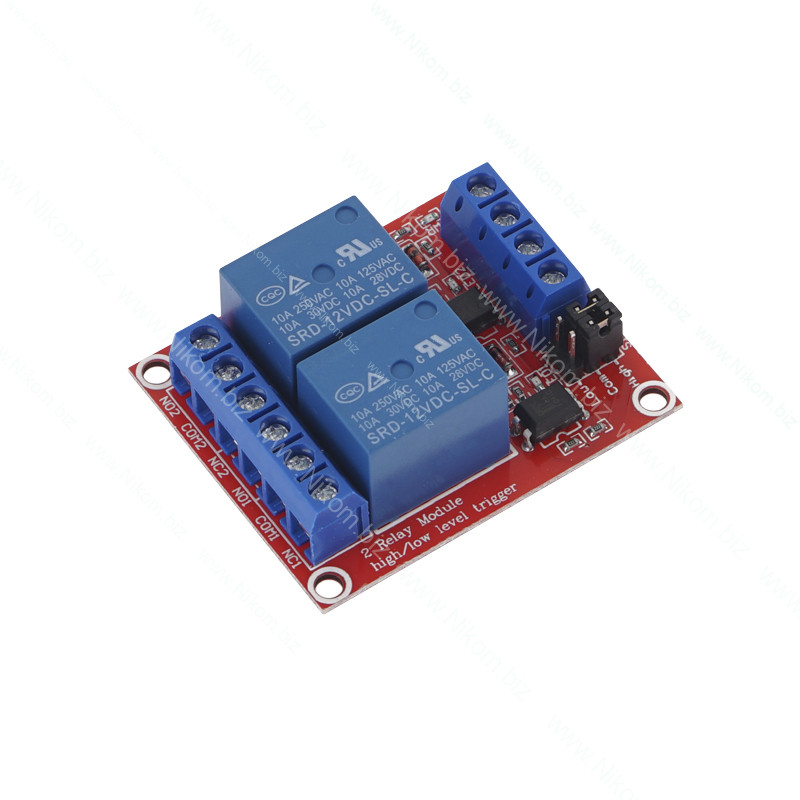

Модуль Реле 2 канала 12V с опторазвязкой

блок коммутации, опторазвязка, контакты 10А, выбор управляющего уровня

Модуль Реле 2 канала 12V с опторазвязкой
на складе 8 шт.
в магазине 5 шт.
код: A530026

Модуль Реле 2 канала 12V с опторазвязкой

блок коммутации, опторазвязка, контакты 10А, выбор управляющего уровня


86.5 грн.
код:

Быстрая доставка

Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.

Собственный склад

Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.

Описание

Этот модуль предназначен для безопасного управления силовой нагрузкой с помощью микроконтроллеров и отладочных плат. Модуль оснащён двумя реле на 10А, каждое из которых имеет отдельный управляющий вход. Уровень управляющего сигнала (высокий или низкий) можно задать индивидуально для каждого входа с помощью джамперов S1 и S2, установленных на плате:

  • Низкий уровень (Low): 0–1.5В
  • Высокий уровень (High): 2.5–5В

Для подключения на плате предусмотрены следующие контакты:

  • DC+ — положительный полюс питания;
  • DC− — общий провод;
  • IN1 — управляющий сигнал первого канала;
  • IN2 — управляющий сигнал второго канала;
  • COM1 — общий контакт первого реле;
  • NO1 — нормально разомкнутый контакт первого реле;
  • NC1 — нормально замкнутый контакт первого реле;
  • COM2 — общий контакт второго реле;
  • NO2 — нормально разомкнутый контакт второго реле;
  • NC2 — нормально замкнутый контакт второго реле.

Технические характеристики

  • напряжение питания: 12В;
  • максимальный ток нагрузки одного реле: 10А;
  • габаритные размеры: 50×41×18 мм;
  • масса нетто: 29 г.
