Описание

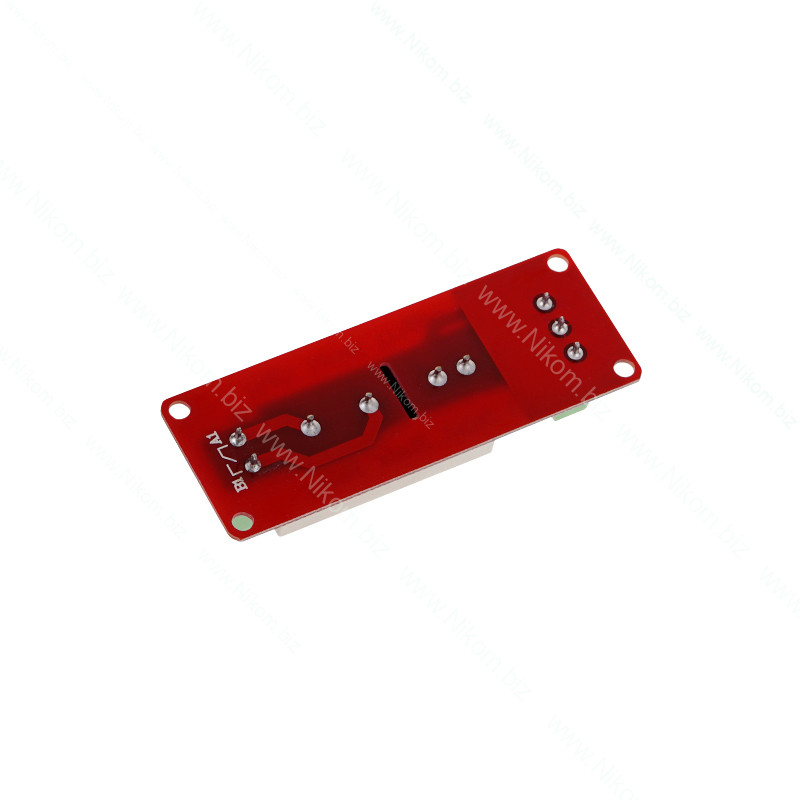

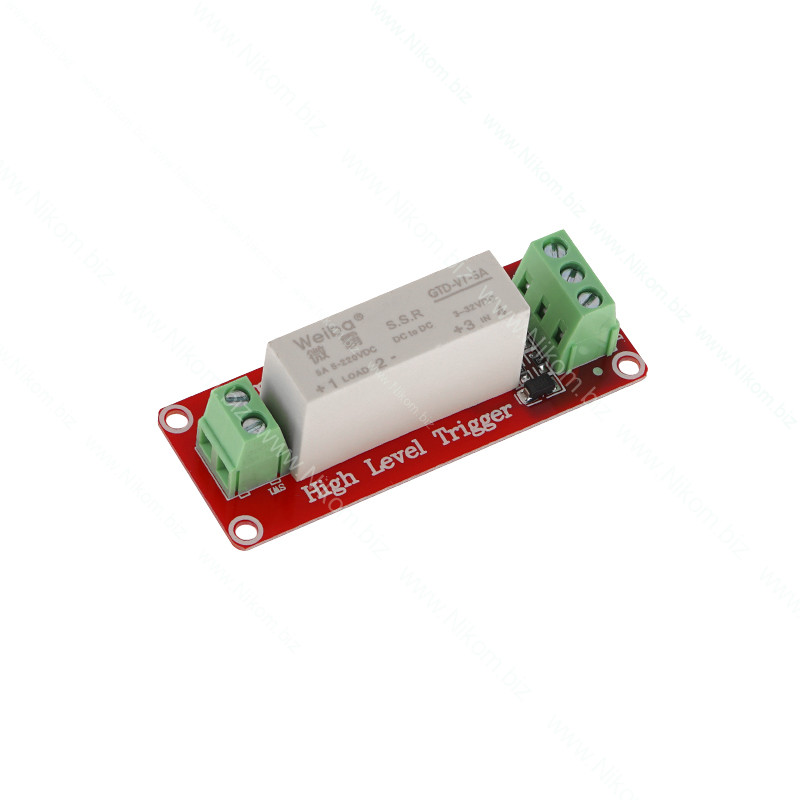

Модуль выполнен на основе пары твердотельных реле и является одноканальным силовым ключем.

Твердотельные реле, в отличие от электромагнитных не построено на механическом принципе коммутации и лишено их основных недостатков:

• шум в процессе работы;
• механический износ контактов.

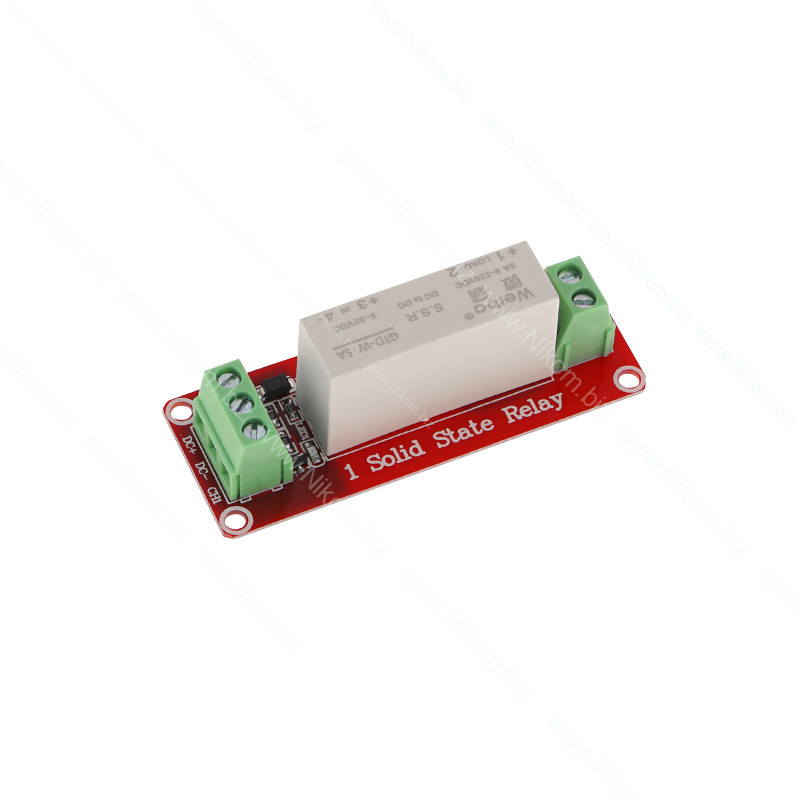

Для подключения реле к управляющему устройству и управляемой нагрузке на плате установлены следующие клемные зажимы:

• DC+ - напряжение питания;
• DC- - общий провод;
• CH1 - управляющий сигнал;
• SW1(пара зажимов) - коммутируемый канал;

Технические характеристики

• управляющее напряжение: DC 3-32 В;

• напряжение нагрузки: DC 5..220 В;

• максимальный ток нагрузки: 5 А;
• габаритный размер: 72х27х23 мм.
