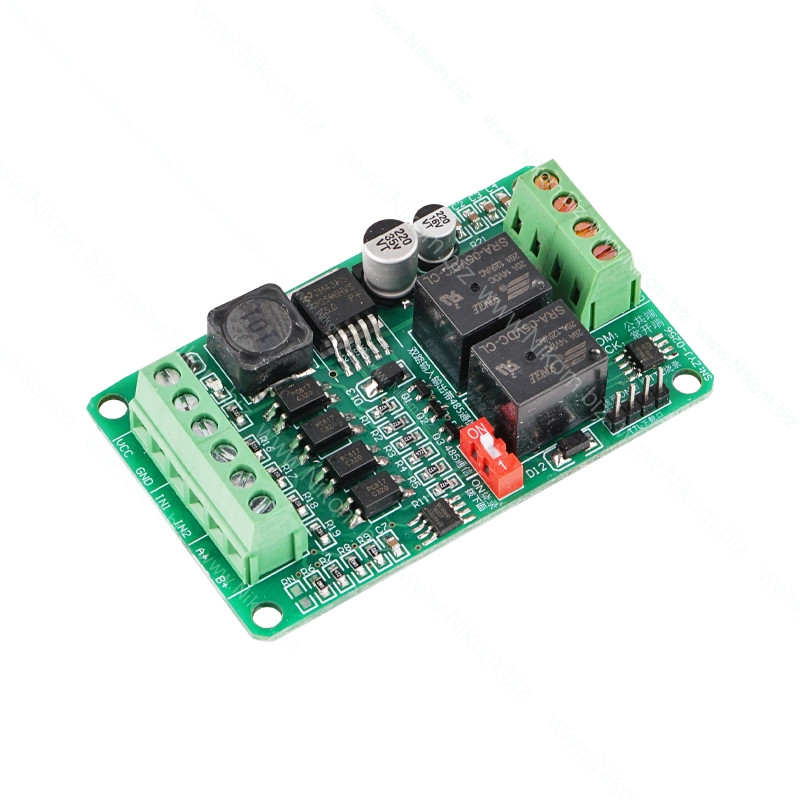

Программируемая двухканальная плата управления реле предназначена для управления различными типами электрических нагрузок напряжением до 250 В. Плата оснащена двумя независимыми релейными выходами, двумя входами типа NPN (низкий уровень активный) и поддерживает управление через интерфейсы RS485 и TTL. Подходит для промышленных и бытовых применений. Имеется встроенная опторазвязка, защита от обратного подключения, перегрузки и обратного тока. Поддерживается загрузка прошивок через UART. Управление осуществляется при помощи командных протоколов в формате HEX или ASCII. Применяется для включения и отключения электроприборов, электромагнитных клапанов, моторов и других устройств.

• Размеры: 78×47×16
• Переключаемый ток: 0–10А
• Переключаемое напряжение: 0–250В
• Переключаемая мощность: до 300 Вт
• Напряжение катушки реле: DC12V или DC24V
• Мощность катушки: 0.36 Вт
• Изоляция: 100MΩ (при 500VDC)
• Пробойное напряжение: 1000VAC (1 минута), между контактами — 400VAC (1 минута)
• Рабочая температура: от -30°C до +70°C
• Влажность: от 20% до 80%RH
• Время срабатывания реле: 10 мс
• Время отпускания реле: 5 мс
• Механический ресурс: 10⁷ включений (300 в мин.)
• Электрический ресурс: 10⁵ включений (30 в мин.)

• Два программируемых релейных выхода
• Два дискретных входа типа NPN
• Оптическая развязка реле
• Поддержка интерфейсов TTL и RS485
• Поддержка UART-загрузки прошивок
• Светодиодные индикаторы питания, входов и выхода
• Защита от обратного подключения и перегрузки
• Индикация срабатывания реле
• Возможность смены адреса платы
• Управление через HEX и ASCII команды
• Совместимость с STC микроконтроллерами
• Предоставляются схемы подключения, примеры, программное обеспечение и библиотеки

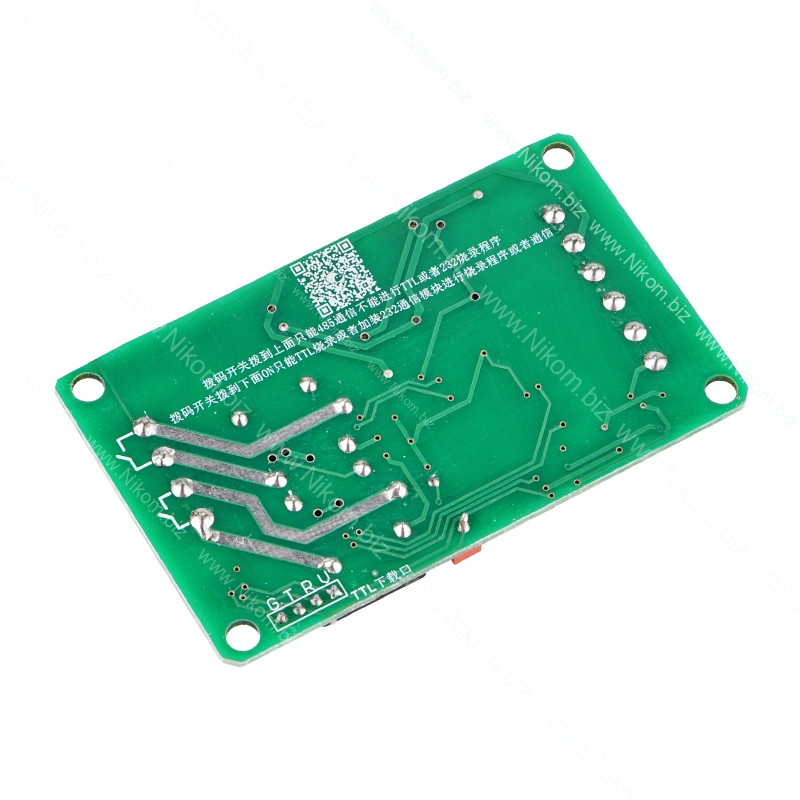

• V — +5V
• R — RXD (P3.0)
• T — TXD (P3.1)
• G — GND
• Переключатель TTL/485: ON — RS485, OFF — TTL

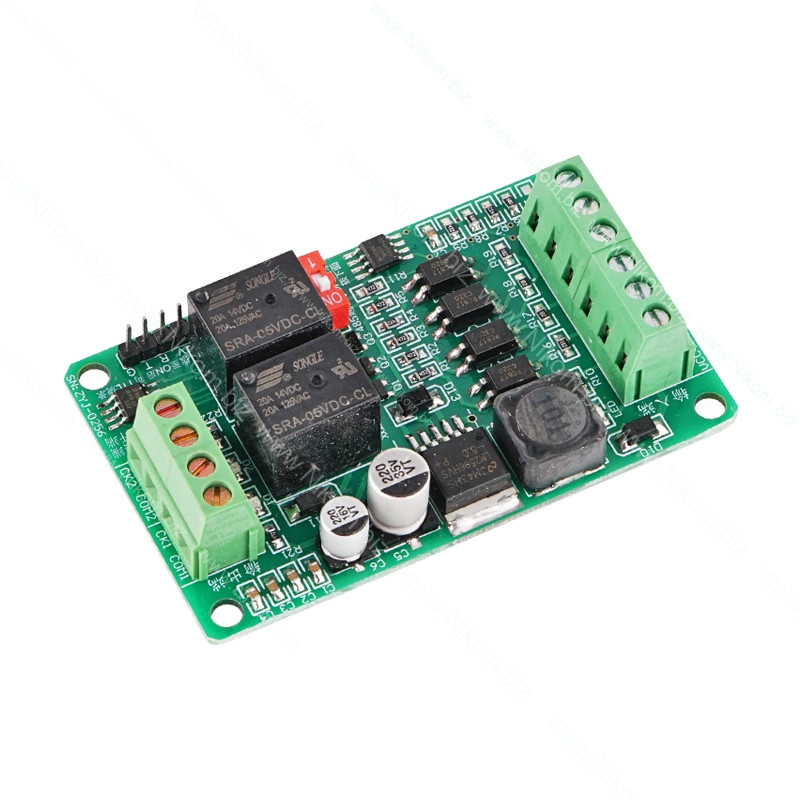

Клеммник ввода (слева):
• Красный – Питание +
• Чёрный – Питание –
• Фиолетовый – Сигнал ввода A
• Серый – Сигнал ввода B
• Синий – RS485 A
• Розовый – RS485 B

Клеммник вывода (справа):
• Первый канал: COM – Общий контакт, CK – Нормально открытый контакт
• Второй канал: COM – Общий контакт, CK – Нормально открытый контакт

Функция 1: Изменение адреса платы
Команда: AA 00 01 01 BB
Пример: изменить адрес с 00 на 01

Функция 2: Включение первого реле
Команда: AA 00 02 01 BB

Функция 3: Выключение второго реле
Команда: AA 00 03 01 BB

Функция 4: Включение всех реле
Команда: AA 00 04 FF BB

Функция 5: Выключение всех реле
Команда: AA 00 05 00 BB

Функция 6: Запрос состояния реле
Команда: AA 00 06 01 BB
Ответ: 00 – выключено, FF – включено

Функция 7: Запрос состояния входа
Команда: AA 00 08 01 BB
Ответ: 00 – нет сигнала, 01 – вход активен

Функция 8: Инверсия состояния реле
Команда: AA 00 07 00 BB

Функция 9: Инверсия состояния входа
Команда: AA 00 09 00 BB
Ответ: 00 – вход выключен, FF – вход включен

Функция 10: Сброс адреса
Команда: AA 00 00 00 BB

ASCII команды:
A – включить реле
a – выключить реле
B – запрос выхода (C – вкл, c – выкл)
b – запрос входа (D – вкл, d – выкл)
E – инверсия состояния реле
