Описание

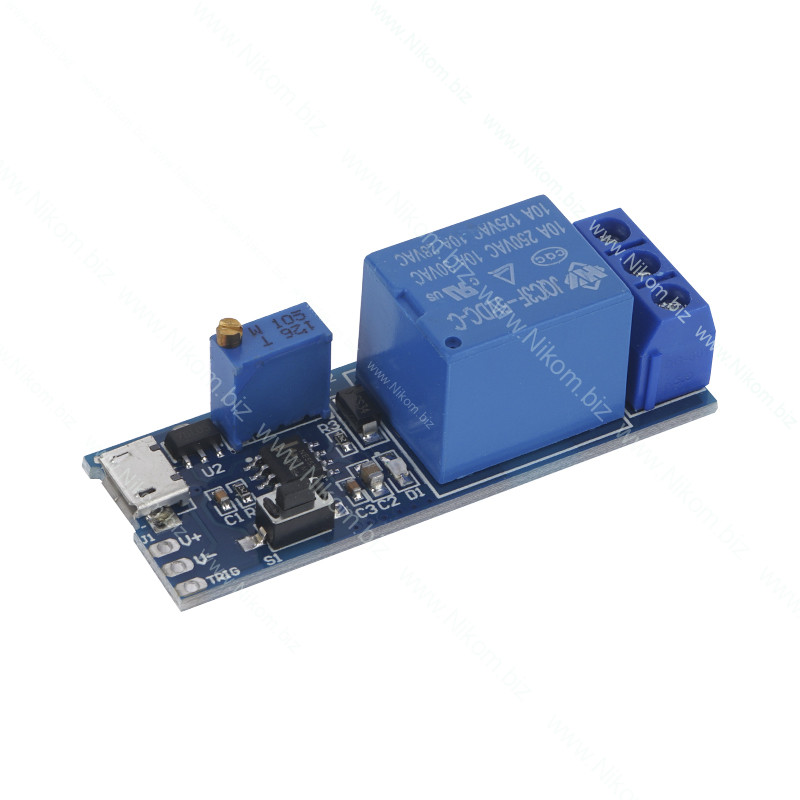

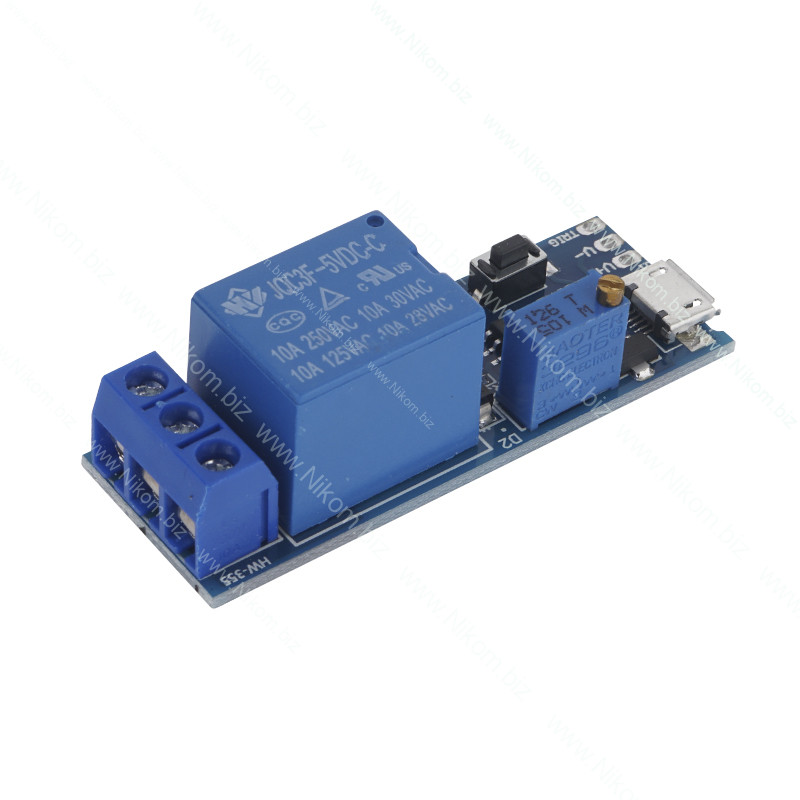

Данный модуль выполняет функцию реле с задержкой отключения. Для регулировки времени задержки используется подстроечный резистор, установленный на плате. Срабатывание реле происходит при подаче на вход TRIG низкого логического уровня. Так же коммутировать реле можно при помощи установленной на плату кнопки. После срабатывания реле перейдет в изначальное состояние спустя установленное время задержки. Для подключения питающего напряжения, кроме соответствующий контактных площадок, установлен разъем microUSB.

Технические характеристики

• напряжение питания 5..30В;
• управляющее напряжение реле 5В;
• коммутируемый ток до 10A;
• управляемое время задержки 0..24 с;
• размер 77х23х21 мм.
