Описание

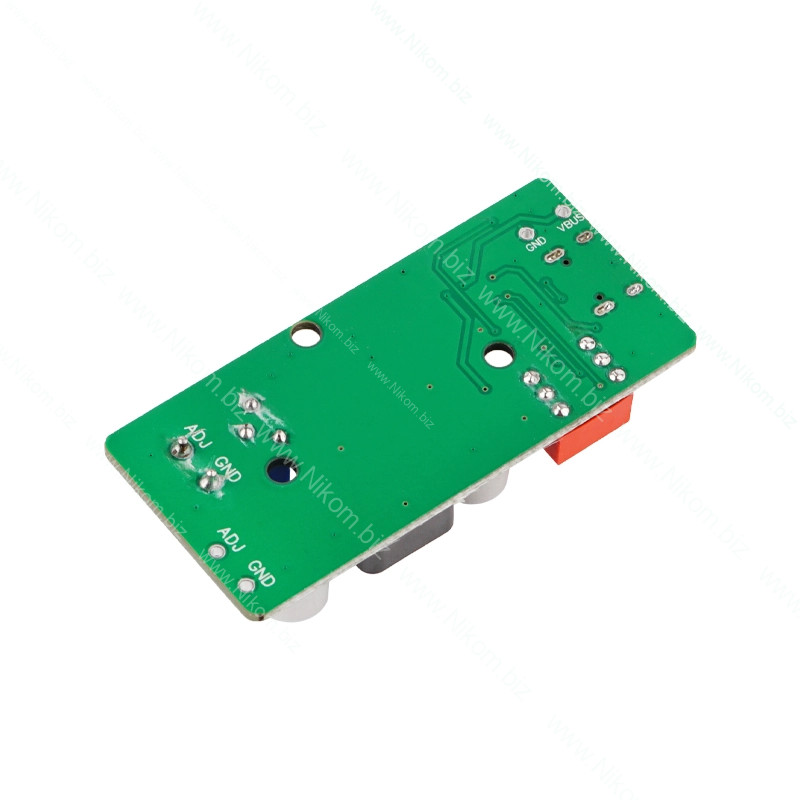

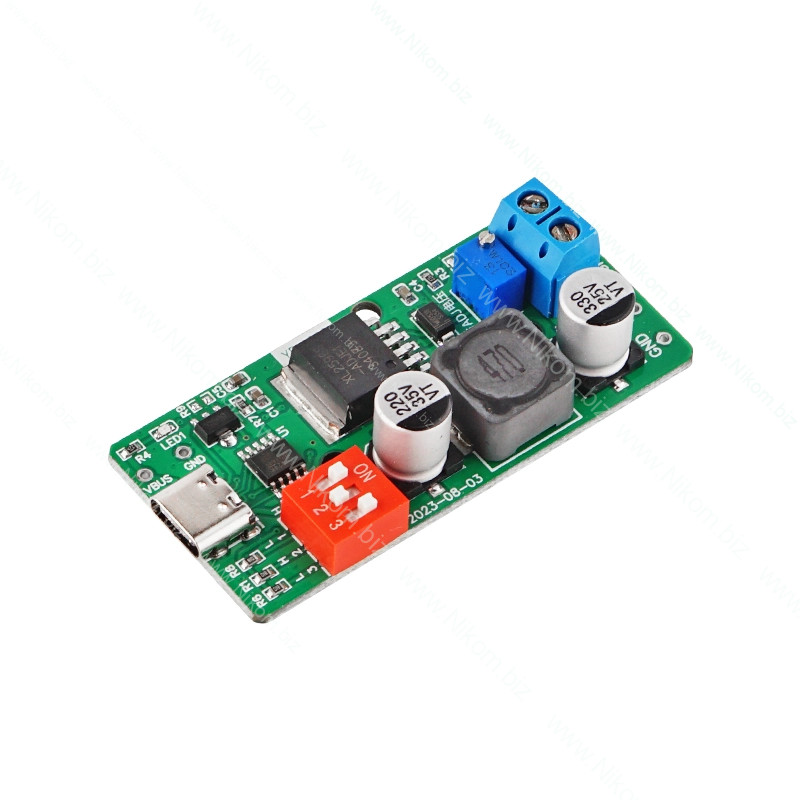

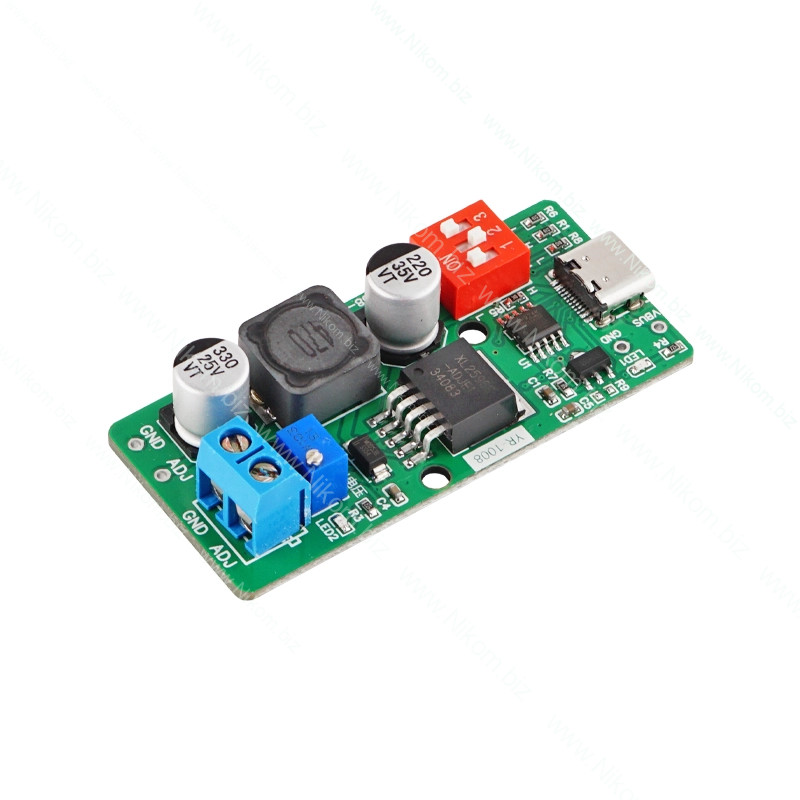

Модуль YR-1008 предназначен для запроса напряжения от USB PD зарядных устройств и адаптеров. Позволяет получать стабилизированное выходное напряжение от 1,8 В до 18 В. Выбор входного напряжения от ЗУ осуществляется переключателями. Выходное напряжение настраивается потенциометром. Оснащён клеммами для подключения нагрузки.

Важно: если блок питания PD не поддерживает выбранное напряжение, он автоматически выдаст ближайшее меньшее значение (например, выставив 20 В, а ЗУ умеет только 9 В → получим 9 В).

Выбор напряжения (переключатели 1 - 2 - 3):

• 5V - выкл - выкл - выкл
• 9V - вкл - вкл - вкл
• 12V - вкл - вкл - выкл
• 15V - вкл - выкл - выкл
• 20V - вкл - выкл - вкл

Технические характеристики

• Диапазон выходного напряжения: 1,8–18 В
• Номинальный ток: 1.5 А
• Максимальный ток: 2 А (с дополнительным охлаждением)
• Поддержка протоколов: USB PD 2.0 / 3.0
• Методы выбора напряжения: переключатели
• Размеры: 60×28

Функционал

• Получение заданного напряжения от USB PD адаптера
• Регулируемое питание для тестирования, питания модулей
• Подача питания на датчики, контроллеры, светодиоды
• Защита от перегрузки и падения напряжения
