Контроллер напряжения используется для мониторинга уровня напряжения и автоматического управления цепями на основе заданного диапазона. Применяется в автоматике, зарядке/разрядке аккумуляторов, распределительных щитах, промышленной электронике и медицинском оборудовании.

• Питание: DC 12 В
• Управляемая нагрузка: до 10 А
• Диапазон обнаружения: AC 0~380 В
• Размеры: 91.5×28.5×57 мм
• Материал корпуса: ABS
• Температура: -20°C ~ +50°C
• Способ установки: на DIN-рейку 35 мм

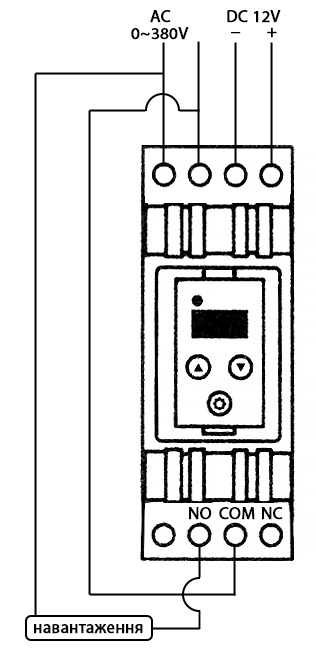

• Контроль напряжения
• Выход управляющего сигнала
• Защита от обратного подключения на входе

Настройка

Вход в режим настройки:

• Нажмите и удерживайте кнопку настройки 2 секунды. На дисплее появится "F01".
• Короткое нажатие кнопки настройки позволит ввести значение для F01 (дисплей начнёт мигать).
• Используйте кнопки "+" или "-" для изменения значения верхнего порога напряжения (F01).
• Короткое нажатие кнопки настройки подтвердит выбор.

Настройка других параметров:

• После подтверждения F01 на дисплее снова появится "F01".
• Нажмите "+", чтобы перейти к F02 (нижний порог напряжения), и повторите процесс.
• Продолжайте нажимать "+", чтобы переходить к следующим параметрам (F03, F04 и т. д.).

Выход из режима настройки:

• После завершения настроек удерживайте кнопку настройки 2 секунды.
• Дисплей вернётся к отображению текущего напряжения.

Список настроек

F01: Верхний порог напряжения — реле срабатывает при превышении (0 — отключение контроля по верхнему порогу)
F02: Нижний порог напряжения — реле срабатывает при снижении ниже значения (0 — отключение контроля по нижнему порогу)
F03: Гистерезис (0 — отключение гистерезиса)

Пример 1: Если верхний порог установлен на 250 В, гистерезис 20 В.
При напряжении выше 250 В реле включается.
При снижении до 230 В реле выключается.
Пример 2: Если нижний порог установлен на 180 В, гистерезис 30 В.
При напряжении ниже 180 В реле включается.
При повышении до 210 В реле выключается.

F04: Задержка включения — время задержки перед срабатыванием при превышении порогов. По умолчанию: 0.5 с.
F05: Задержка выключения — время задержки перед отключением при возврате в норму. По умолчанию: 0.5 с.
F06: Блокировка выхода — ON: выход остаётся активным, пока не будет сброшен вручную. OFF: выход отключается автоматически при нормализации.
F07: Калибровка — только для внутреннего использования. Менять осторожно.
F08: Задержка после включения — задержка перед началом логических проверок. По умолчанию: 1 с.
F09: Режим работы
    P-1: реле включено в пределах диапазона; выключается за пределами.
    P-2: реле включено за пределами; выключено в пределах.
    P-3: реле включено при напряжении ниже F02; выключено при превышении F01.
    P-4: реле выключено при напряжении ниже F02; включено при превышении F01.
    P-5: в пределах, после задержки F04, реле включается на время F05 один раз. За пределами таймеры сбрасываются.
    P-6: за пределами, после задержки F04, реле включается на время F05 один раз. В пределах таймеры сбрасываются.
    P-7: в пределах, после задержки F04, реле включается на время F05, затем через F10 повторная проверка. За пределами таймеры не сбрасываются.
    P-8: за пределами, после задержки F04, реле включается на время F05, затем через F10 повторная проверка. В пределах таймеры не сбрасываются.
F10: Задержка повторной проверки — см. режим P-8. По умолчанию: 1 с.

Диапазон настройки задержек: 0.1 с – 999 с.
