Описание

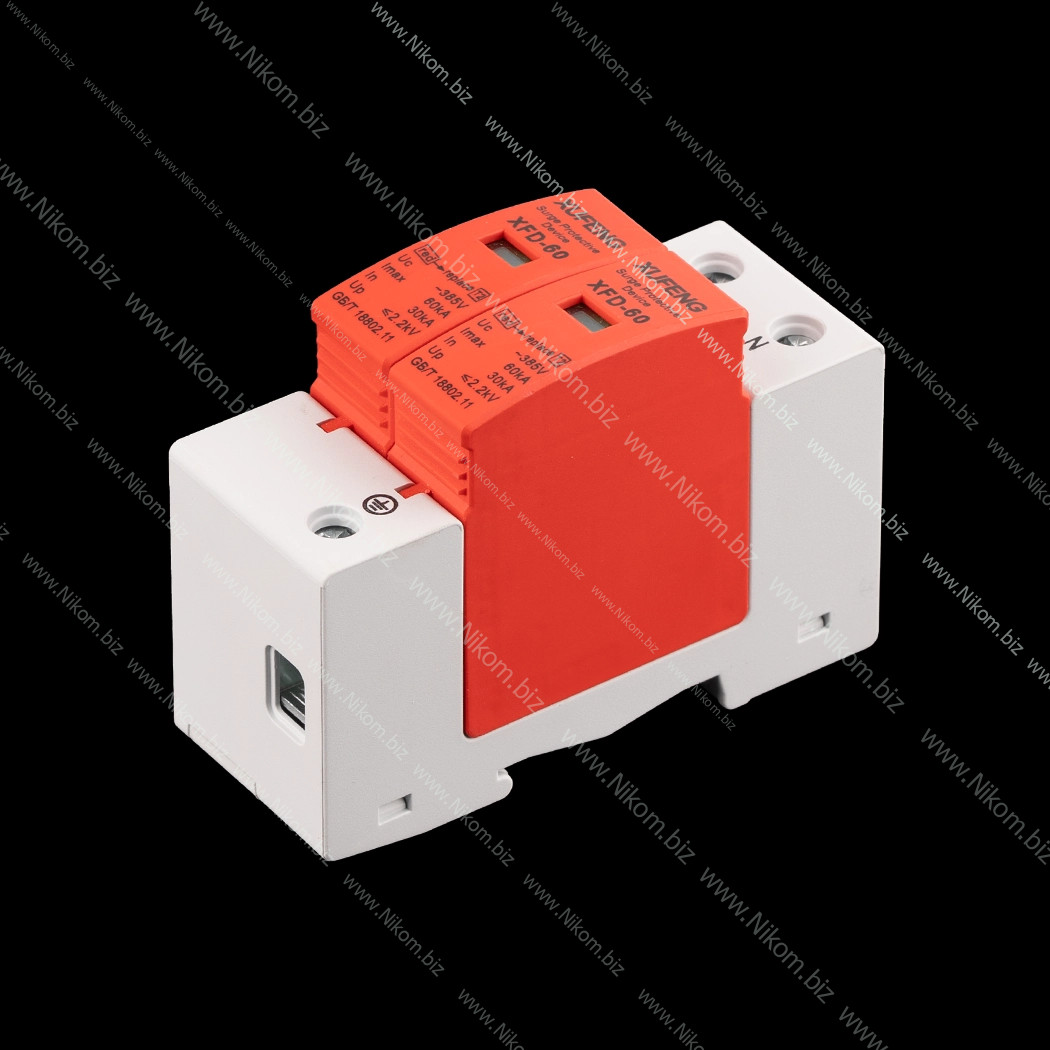

Устройство защиты от импульсных перенапряжений серии XFD/XFDA предназначено для защиты низковольтных электрических сетей переменного тока 50/60 Гц, электрооборудования и электронных устройств от импульсных перенапряжений, вызванных молнией и другими переходными процессами. .

Технические характеристики

• Серия: XFD/XFDA
• Частота сети: 50/60 Гц
• Номинальное рабочее напряжение Un: 220/380 В AC
• Максимальное длительное рабочее напряжение Uc: 320, 385 или 420 В AC
• Напряжение при U1mA: 510, 620 или 680 В
• Номинальный разрядный ток In (8/20 мкс) для XFD-B: 30, 40 или 65 кА
• Максимальный разрядный ток Imax (8/20 мкс) для XFD-B: 60, 80 или 100 кА
• Уровень защиты по напряжению Up для XFD-B: 2,0–3,0 кВ
• Уровень защиты по напряжению Up для XFD-D: 1,5–2,0 кВ
• Время срабатывания: <25 нс
• Степень защиты: IP20
• Рабочая температура: от -40 до +85 °C
• Способ монтажа: DIN-рейка 35 мм
• Материал корпуса: усиленный огнестойкий PBT
• Цвет модуля/основания XFD-B: оранжево-красный/серый
• Рекомендуемый номинал предохранителя для XFD-B: 63–80 А
• Рекомендуемое сечение проводников LN/PE для XFD-B: 16/25 мм²

Функционал

• Ограничение импульсного перенапряжения в электрической сети
• Отвод импульсного тока в систему заземления
• Защита электрооборудования от импульсов, вызванных молнией и другими переходными процессами
• Автоматическое срабатывание при возникновении импульсного перенапряжения
• Автоматическое отключение защитного элемента от электрической сети при его повреждении
• Визуальная индикация неисправности защитного модуля
• Возможность замены неисправного защитного элемента после срабатывания устройства отключения

Область применения

Устройство применяется в электрических сетях переменного тока 220/380 В для защиты низковольтного электрооборудования и электронных устройств от импульсных перенапряжений. Предусмотрено применение в системах заземления TN-S, TN-C, TN-C-S и TT.

Принцип работы

В нормальном режиме между защищаемыми проводниками и землей устройство находится в высокоомном состоянии. При появлении импульсного перенапряжения защитный элемент быстро переходит в проводящее состояние и отводит импульсный ток в землю, ограничивая перенапряжение, поступающее к подключенному электрооборудованию. После завершения импульса устройство возвращается в высокоомное состояние и не препятствует нормальной работе электрической сети.

Устройство отключения при неисправности

Защитный модуль оснащен устройством отключения. Если защитный элемент выходит из строя вследствие перенапряжения или других причин, устройство автоматически отсоединяет неисправный элемент от сети и обеспечивает индикацию неисправности. В таком состоянии защита от импульсных перенапряжений больше не обеспечивается, поэтому неисправный элемент необходимо заменить.

Монтаж и подключение

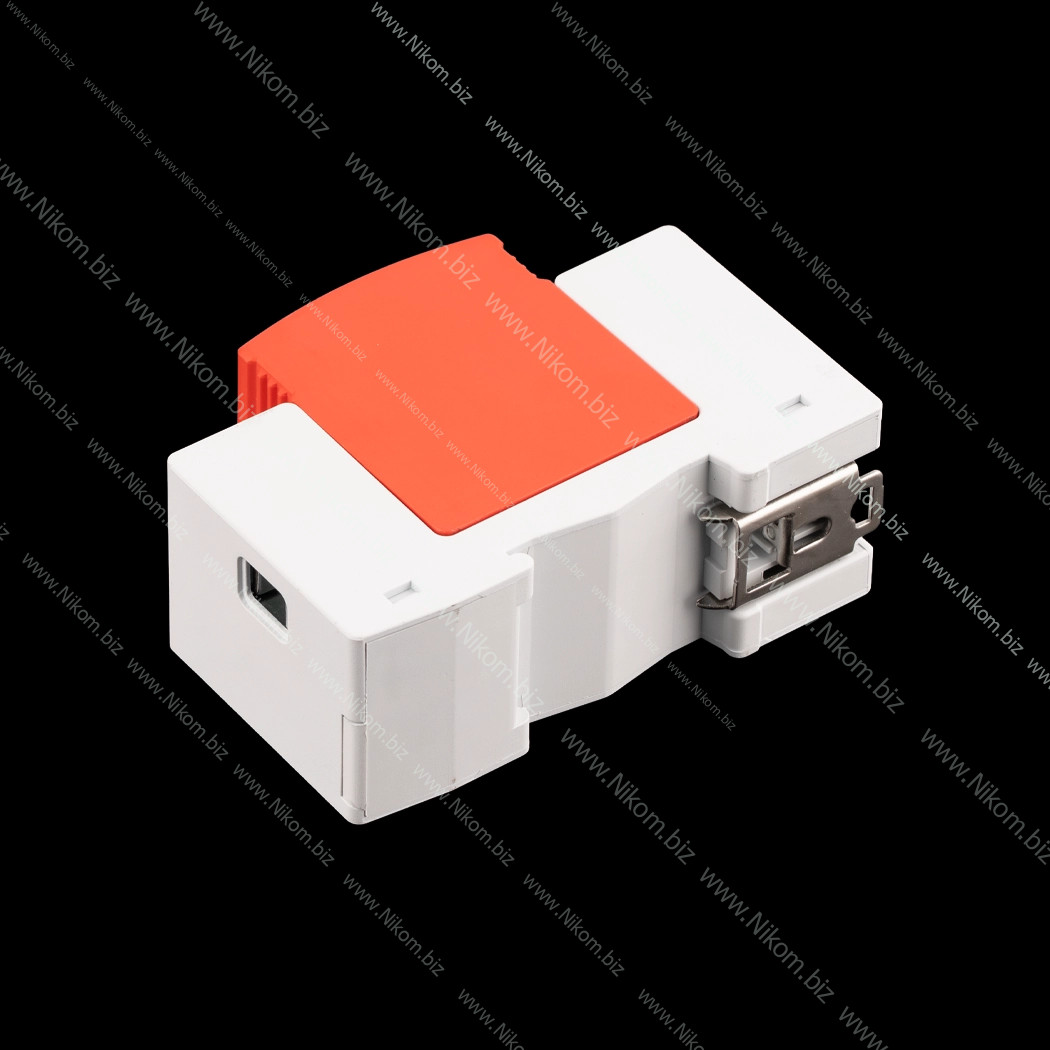

• Монтаж выполняется на стандартную DIN-рейку шириной 35 мм
• Для подключения рекомендуется использовать многожильные медные проводники сечением 10–35 мм²
• Для проводника заземления рекомендуется использовать двухцветный провод сечением не менее 16 мм²
• Длина проводника заземления должна составлять не более 500 мм
• Перед устройством рекомендуется устанавливать предохранитель соответствующего номинала
• Схема подключения выбирается в соответствии с типом электрической сети

Рекомендации по эксплуатации и обслуживанию

• После правильного монтажа дополнительная регулировка устройства не требуется
• Защита осуществляется автоматически после установки устройства
• В процессе эксплуатации необходимо периодически проверять состояние защитного модуля
• Необходимо контролировать индикатор неисправности и своевременно заменять защитный элемент при его срабатывании
• Для уменьшения влияния неисправности устройства на работу электрической сети перед ним рекомендуется устанавливать предохранитель
