Двухканальный терморегулятор оборотов для 4-проводных PWM-вентиляторов с цифровым дисплеем. Плата независимо управляет двумя вентиляторами по показаниям двух NTC-датчиков температуры: при нагреве обороты плавно растут от заданной базовой скорости до максимальной. На 3-разрядном LED-дисплее поочерёдно отображаются температура и обороты каждого канала. Есть функция сигнализации остановки вентилятора (подключается внешний зуммер). Все параметры задаются тремя кнопками и сохраняются в памяти после отключения питания. Широкий диапазон напряжения питания 10–60 В позволяет использовать плату с вентиляторами на 12, 24 и 48 В.

Технические характеристики

• Напряжение питания: DC 10–60 В (должно быть равно напряжению вентиляторов)
• Ток потребления платы: 35 мА (12 В), 22 мА (24 В)
• Количество каналов: 2, независимые
• Тип вентиляторов: 4-проводные PWM (стандартный разъём 4-pin)
• Максимальный ток одного разъёма вентилятора: 3 А
• Диапазон выходного PWM-сигнала: 10–100 %
• Датчики температуры: NTC 10 кОм, B=3950
• Диапазон измерения температуры: −9,9…+99,9 °C
• Погрешность измерения: до 2 °C (до +70 °C), до 3 °C (выше +70 °C)
• Температура начала разгона: 5–94 °C
• Температура полной скорости: 10–99 °C
• Измерение оборотов: 10–9990 об/мин, дискретность 10 об/мин
• Порог сигнализации остановки: менее 375 об/мин
• Индикация: 3-разрядный LED-дисплей, 4 светодиода режима
• Управление: кнопки «OK», «−», «+»
• Рабочая температура: −25…+85 °C
• Относительная влажность: 5–95 %
• Размеры платы: 65 × 65 × 15 мм
• Крепёжные отверстия: 4 × Ø3,2 мм, межосевое расстояние 56 × 56 мм

Функционал

• Независимое управление двумя 4-pin PWM-вентиляторами по двум датчикам температуры
• Настройка базовой (минимальной) скорости каждого канала
• Настройка температурной зоны: температуры начала разгона и полной скорости
• Отображение температуры и оборотов обоих каналов
• Сигнализация остановки вентилятора через внешний зуммер (включается отдельно для каждого канала)
• Возможность отключить отображение второго канала
• Переключение прямой / инверсной логики PWM
• Сохранение настроек в энергонезависимой памяти

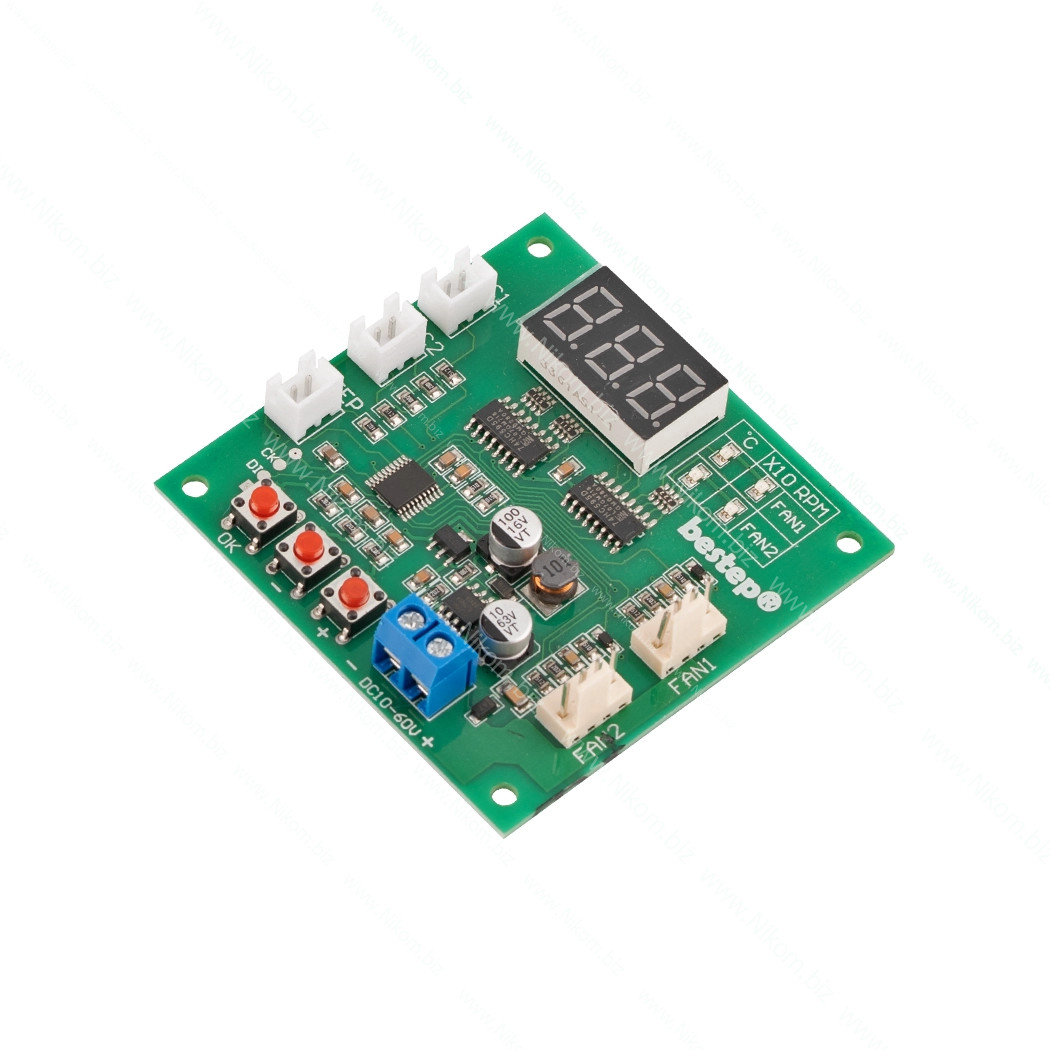

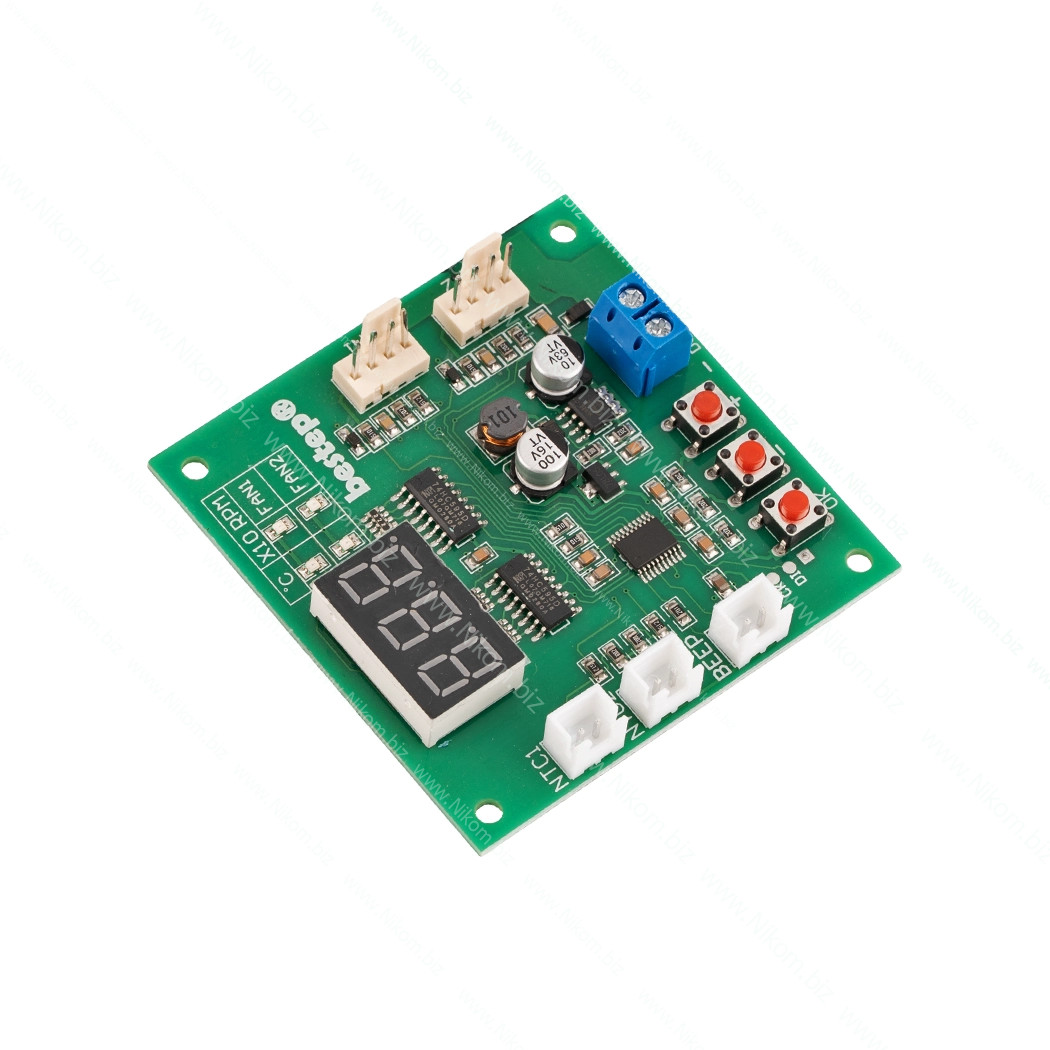

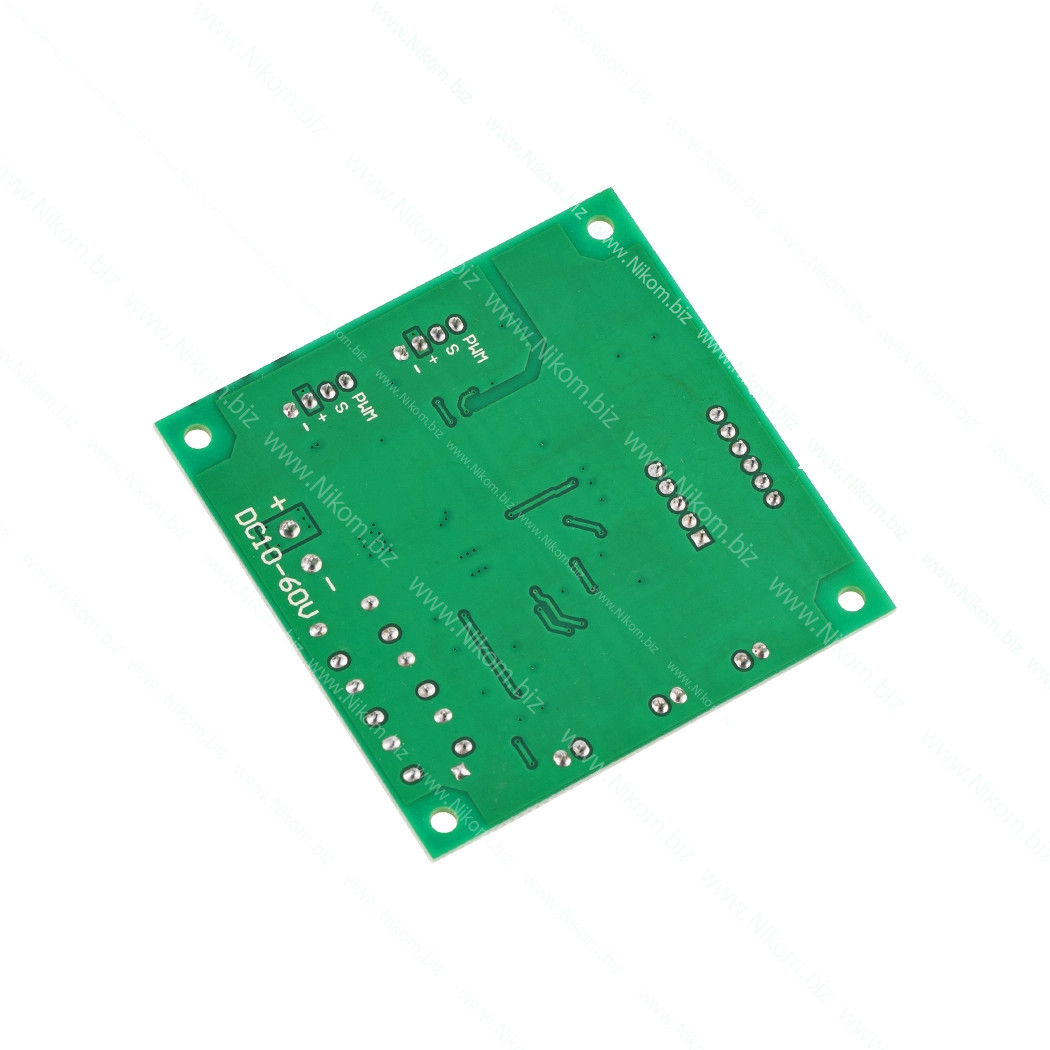

Назначение разъёмов

• DC10-60V (синяя винтовая клемма) — питание платы и вентиляторов, «+» и «−»
• FAN1, FAN2 — разъёмы 4-pin для вентиляторов каналов 1 и 2. Порядок контактов: «−» питания, «+» питания, сигнал оборотов (тахо), управление PWM

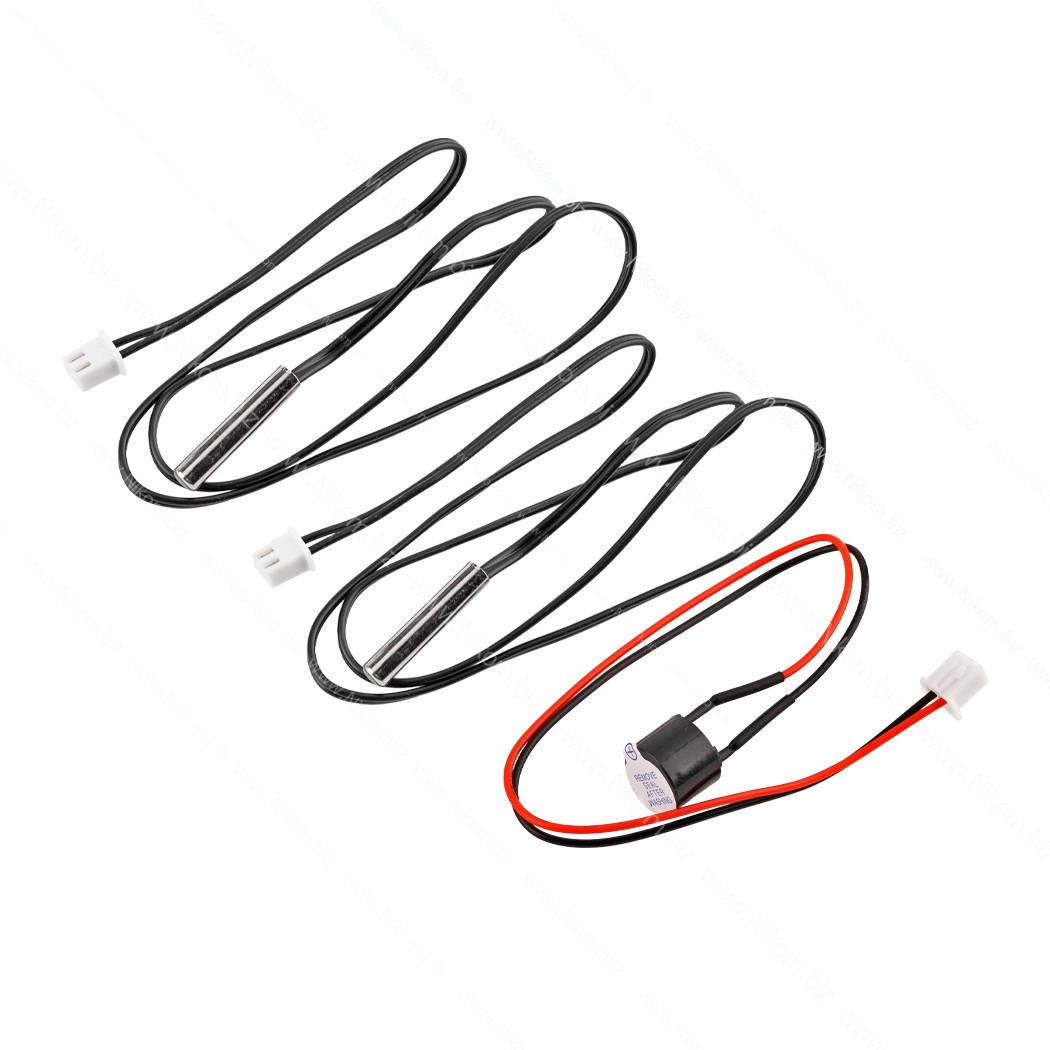

• Разъёмы 1 и 2 (белые, 2-pin) — датчики температуры NTC 10 кОм B3950 для каналов 1 и 2
• BEEP (белый, 2-pin) — пассивный зуммер для сигнализации остановки вентилятора
• CK, DIO — контактные площадки для программирования микроконтроллера, в работе не используются

Инструкция по подключению

1. Подключите источник питания к синей клемме, соблюдая полярность. Напряжение источника должно быть равно напряжению вентиляторов (в пределах 10–60 В). Внимание: если подать 24 В на плату с вентиляторами на 12 В, вентиляторы выйдут из строя.
2. Подключите вентиляторы к разъёмам FAN1 и FAN2. Стандартные 4-pin вентиляторы (как в компьютерах) подключаются напрямую.
3. Подключите датчики температуры NTC 10 кОм B3950 к разъёмам датчиков каналов 1 и 2 и закрепите их на объектах, которые нужно охлаждать.
4. При необходимости подключите пассивный зуммер к разъёму BEEP.
5. Ток через один разъём вентилятора не должен превышать 3 А. Для более мощных вентиляторов подключайте их провода питания непосредственно к источнику питания, а к плате — только сигнальные провода (тахо и PWM) и общий «−».

Индикация

Справа от дисплея расположены 4 светодиода. Верхний ряд (FAN1) соответствует каналу 1, нижний ряд (FAN2) — каналу 2. Левый столбец (°C) означает, что на дисплее температура, правый (X10 RPM) — обороты в десятках об/мин (например, «150» = 1500 об/мин; при оборотах свыше 9990 об/мин отображается «999»).

В рабочем режиме четыре значения (температура и обороты обоих каналов) показываются поочерёдно. Кнопками «+» и «−» можно вручную переключить нужное значение — оно удерживается на дисплее некоторое время, после чего поочерёдное отображение возобновляется.

Настройка

1. Базовая скорость. Это скорость вентилятора, когда температура ниже температуры начала разгона.

1. В рабочем режиме коротко нажмите «OK». Загорятся оба светодиода канала 1, на дисплее — текущее значение (10–100 %).
2. Кнопками «+» и «−» установите нужное значение. Удержание кнопки изменяет значение быстро.
3. Коротко нажмите «OK» — переход к базовой скорости канала 2. Настройте так же.
4. Коротко нажмите «OK» — настройки сохранены, выход в рабочий режим.

2. Температурная зона и сигнализация остановки. Ниже температуры начала разгона (L) вентилятор работает с базовой скоростью, между L и температурой полной скорости (H) обороты плавно растут, выше H — вентилятор работает на 100 %.

1. В рабочем режиме удерживайте «OK», пока на дисплее не появится «L**» (** — значение), затем отпустите кнопку. Загорятся оба светодиода канала 1.
2. Кнопками «+» и «−» установите температуру начала разгона канала 1 (5–94 °C).
3. Коротко нажмите «OK» — на дисплее «H**». Установите температуру полной скорости (10–99 °C).
4. Коротко нажмите «OK» — настройка сигнализации остановки канала 1: «bon» — включена, «boF» — выключена (переключение кнопками «+» и «−»). Когда сигнализация включена и вентилятор останавливается (менее 375 об/мин), зуммер подаёт длительный сигнал.
5. Коротко нажмите «OK» — переход к настройкам канала 2 в той же последовательности.
6. После настройки канала 2 коротко нажмите «OK» — параметры сохранены, выход в рабочий режим.

3. Отключение отображения канала 2 (если используется только один вентилятор).

1. Отключите питание платы.
2. Нажмите и удерживайте «OK» и включите питание. На дисплее появится «2on» (отображение канала 2 включено) или «2oF» (выключено). Отпустите «OK».
3. Кнопками «+» и «−» выберите нужный вариант.
4. Коротко нажмите «OK» для выхода в рабочий режим.

Настройка влияет только на отображение: управление каналом 2 продолжает работать.

4. Прямая / инверсная логика PWM (для вентиляторов с инверсным управлением).

1. Отсоедините вентиляторы и отключите питание.
2. Нажмите и удерживайте одновременно «+» и «−» и включите питание. Плата перейдёт в режим выбора — отпустите кнопки.
3. Кнопками «+» или «−» выберите режим: «F-1» — обычный, «F-2» — инверсный.
4. Нажмите «OK» — режим сохранён, выход из настроек.

Примечания к настройке

• Если в режиме настройки скорости или температурной зоны в течение 15 секунд не нажимать кнопки, плата выйдет из настроек без сохранения изменений.
• Температура полной скорости должна быть как минимум на 5 °C выше температуры начала разгона. Если установленное значение нарушает это условие, плата автоматически изменит второе значение. Вернуть его обратно можно только вручную.

Возможные неисправности и их устранение

• После включения дисплей не светится — проверьте напряжение источника (10–60 В) и полярность подключения.
• Температура постоянно показывает −9,9 °C или сильно отличается от реальной — датчик не подключён, имеет плохой контакт, повреждён или имеет другие параметры (нужен NTC 10 кОм B3950).
• Вентилятор не вращается — проверьте порядок контактов в разъёме. Некоторые вентиляторы останавливаются при PWM ниже 20 % — увеличьте базовую скорость.
• Вентилятор постоянно работает на полной скорости, обороты не отображаются — перепутаны провода тахо и PWM (поменяйте местами два сигнальных провода) или вентилятор не поддерживает стандартное PWM-управление.
• Управление работает, но обороты не отображаются — проверьте подключение провода тахо (3-й контакт) или вентилятор не имеет выхода датчика оборотов.
• Обороты меняются в обратную сторону (при нагреве уменьшаются) — вентилятор с инверсной логикой, переключите режим на «F-2».
