Описание

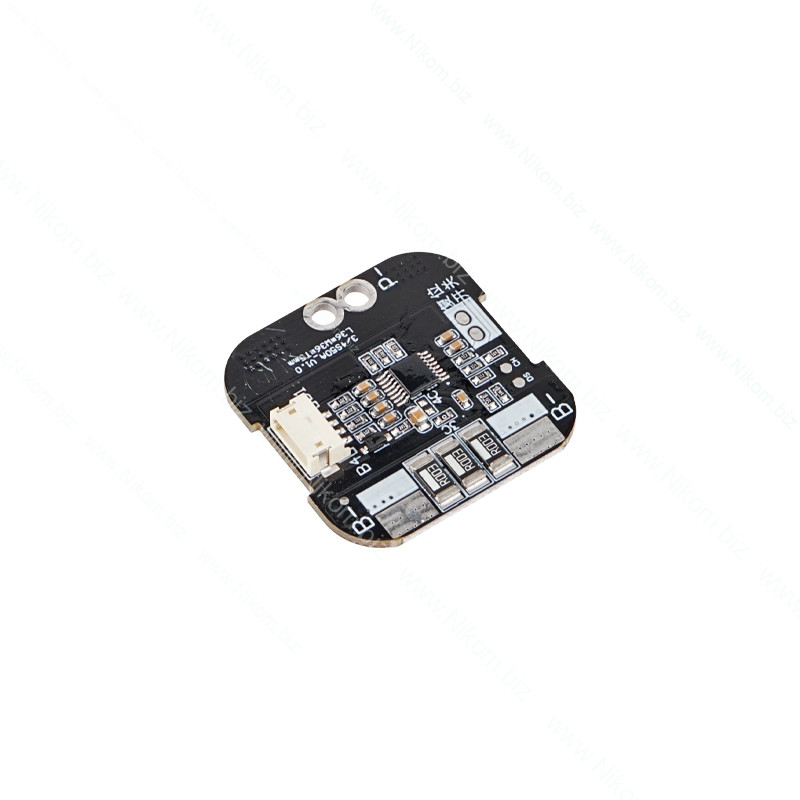

Защитная плата 3–4S 50A предназначена для управления и защиты литий-ионных аккумуляторных сборок, состоящих из трёх или четырёх последовательно соединённых элементов (3–4S). Обеспечивает надёжную защиту от перезаряда, переразряда, перегрузки по току и короткого замыкания. Применяется в электросамокатах, электроинструменте, моделях и другой мобильной технике с высокой нагрузкой.



Технические характеристики



• Конфигурация аккумулятора: 3–4S (3 или 4 последовательно соединённых элемента)
• Номинальный ток разряда: 50 A
• Пиковый ток разряда: до 100 A
• Рабочее напряжение: до 30 В
• Напряжение отсечки перезаряда: 4.2–4.25 В
• Время срабатывания защиты от перезаряда: 50 мс
• Напряжение восстановления после перезаряда: 4.05 В
• Напряжение отсечки переразряда: 2.7 В
• Время срабатывания защиты от переразряда: 100 мс
• Напряжение восстановления после переразряда: 2.95 В
• Порог тока перегрузки: 100 A
• Время срабатывания защиты от перегрузки: 1 мс
• Порог тока короткого замыкания: 100 A
• Время отклика при коротком замыкании: 250 мкс
• Внутреннее сопротивление: 2 мОм
• Ток потребления в рабочем режиме: до 15 мкА
• Ток потребления в режиме покоя: 2.5 мкА
• Температура эксплуатации: -40…+85 °C
• Размеры: 36×36×8 мм
• Защитное покрытие: влагозащита, пылезащита, защита от коррозии



Функционал

• Защита от перезаряда
• Защита от переразряда
• Защита от перегрузки по току
• Защита от короткого замыкания
• Автоматическое восстановление после срабатывания защит
• Подходит для электросамокатов, шуруповёртов, автомоек, моделей и другой техники
