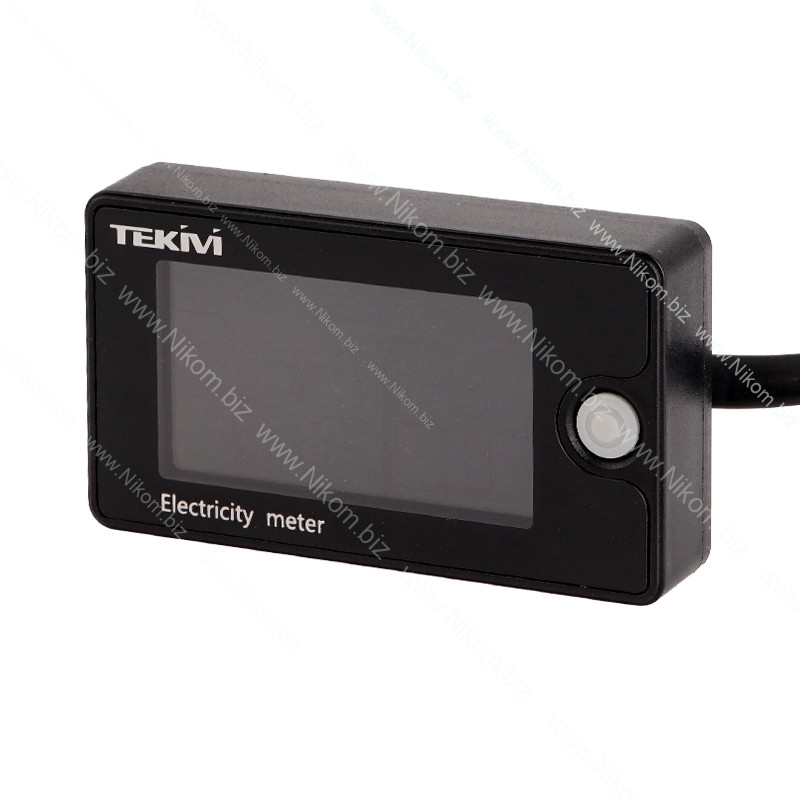

Описание

Индикатор уровня заряда и вольтметр с цветным экраном для контроля аккумуляторных батарей постоянного тока. Подходит для литиевых, LiFePO4 и свинцово-кислотных батарей. Монтируется в панель и отображает напряжение, процент заряда и состояние батареи.

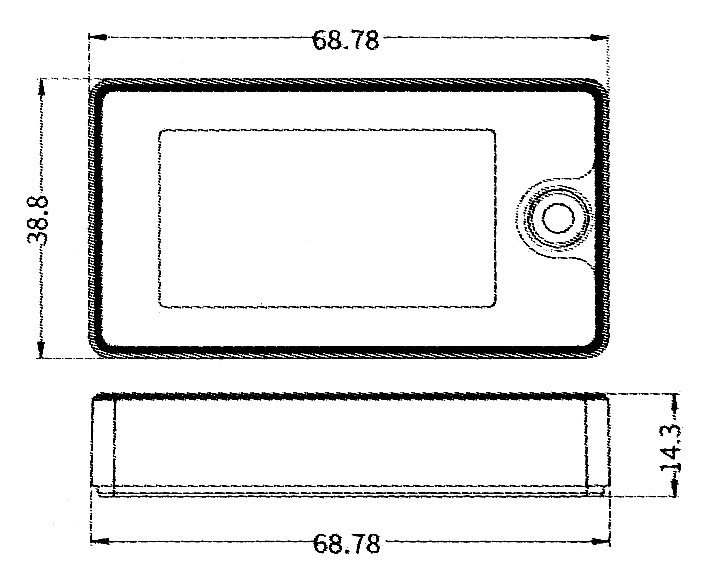

Технические характеристики

• Диапазон измерения напряжения: DC 7–100 В
• Точность измерения: ±1 %
• Интервал обновления показаний: 500 мс
• Рабочий ток: ≤20 мА
• Потребление в режиме ожидания: <2 мА
• Экран: цветной, широкие углы обзора
• Поддерживаемые типы батарей: литиевые (тернарные 3,7 В/ячейка), LiFePO4 (3,2 В/ячейка), свинцово-кислотные 12–84 В
• Количество ячеек (Li-ion и LiFePO4): 3–26S
• Память настроек: сохранение параметров при отключении питания

Функционал

• Измерение напряжения батареи в реальном времени
• Отображение процента заряда (SOC) и графической шкалы
• Выбор типа батареи и количества ячеек
• Пользовательский режим с настройкой диапазона напряжений
• Пороговые значения сигнализации высокого/низкого напряжения
• Ручная калибровка показаний напряжения
• Настройка времени работы или постоянного свечения подсветки
• Восстановление заводских настроек

Подробное описание настроек и работы

Включение и выключение

• Для включения — кратко нажмите клавишу на лицевой панели.
• Для выключения — на главном экране кратко нажмите клавишу, затем удерживайте её 2 секунды, пока экран не погаснет.

Переход в режим настройки

На главном экране зажмите кнопку на 2 секунды.

Появится первый пункт меню (Menu 1).

Кратким нажатием кнопки переходите по пунктам меню по порядку.

Чтобы изменить значение, в нужном меню зажмите кнопку на 2 секунды — значение начнёт мигать.

Краткими нажатиями меняйте параметр, долгим нажатием (2 секунды) — подтвердите выбор.

• Меню 1 — Настройка тернарной литиевой батареи
  • Экран отображает: номер ячеек (S) и букву L (Lithium ternary).
  • Доступно от 3S до 26S.
  • После выбора количества ячеек прибор автоматически рассчитывает напряжение полного заряда и порог разряда.
• Меню 2 — Настройка LiFePO4 батареи
  • Экран: номер ячеек (S) и буква F (LiFePO4).
  • Доступно от 3S до 26S.
  • Автоматическая установка порогов заряда/разряда.
• Меню 3 — Настройка свинцово-кислотной батареи
  • Экран: номинальное напряжение (12–84 В) и буква P (Pb-acid).
  • Доступные значения: 12, 24, 36, 48, 60, 72, 84 В.
• Меню 4 — Пользовательский диапазон напряжений
  • Экран: два значения — нижний и верхний предел.
  • Задаётся вручную в пределах DC 7–100 В.
  • Используется для нестандартных типов батарей.
• Меню 5 — Подсветка дисплея
  • Экран: время в секундах или надпись "on".
  • Значения: 10, 20, 30, 60, 90 секунд, либо режим постоянного свечения (on).
• Меню 6 — Пороговое напряжение (сигнализация)
  • Экран: два значения — нижний порог (AL) и верхний порог (AH).
  • При превышении верхнего или снижении ниже нижнего — включается предупреждение.
• Меню 7 — Калибровка напряжения
  • Экран: текущее напряжение и надпись CL.
  • Доступно изменение показаний в пределах ±1 В для совпадения с эталонным прибором.
• Меню 8 — Режим SOC
  • Экран: "on" или "oF" рядом с символом So.
  • При "on" отображается процент заряда, при "oF" — только напряжение и шкала.
• Меню 9 — Сброс на заводские настройки
  • Экран: "8888" мигает, затем прибор возвращается к исходным параметрам.
  • После сброса необходимо заново выбрать тип батареи и настроить параметры.

Принцип отображения данных

• Верхняя строка — текущее напряжение (V).
• Правая часть экрана — процент заряда (SOC).
• Нижняя строка — текущий ток (если подключен) или установленное номинальное напряжение.
• Цветная шкала — наглядный уровень заряда батареи.
