Описание

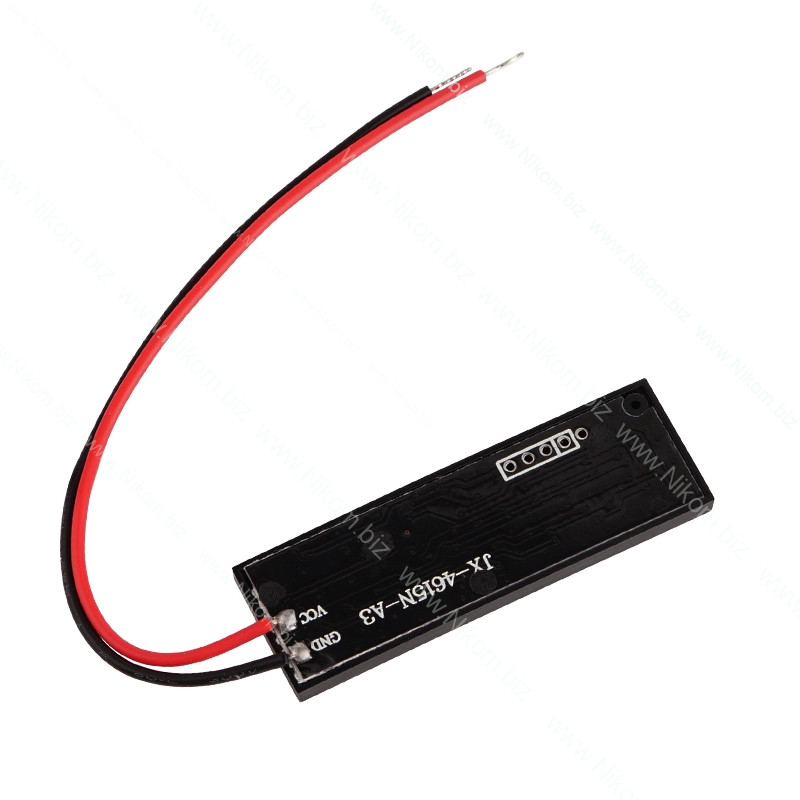

Индикатор заряда с LED-дисплеем предназначен для точного контроля состояния аккумуляторов различных типов. Устройство отображает напряжение и процент заряда в реальном времени, поддерживает литий-ионные, литий-железо-фосфатные и свинцово-кислотные батареи. Подходит для применения в электромобилях, системах накопления энергии, а также в широком спектре бытовых и промышленных установок.

Технические характеристики

• Режим по умолчанию: литийион, 3 ячейки.
• Диапазон ячеек (литий-ион): от 3 до 12.
• Диапазон ячеек (литий-железо-фосфат): от 3 до 14.
• Свинцово-кислотные батареи: 12 В, 24 В, 36 В или 48 В.
• Диапазон измеряемого напряжения: 7–55 В.
• Цвет дисплея: зелёный.
• Пользовательский режим: настройка верхнего и нижнего порогов напряжения, установка напряжений полного заряда и полного разряда.
• Предупреждение о низком заряде: при заряде 10% или ниже мигает красный индикатор.
• Подсветка с регулировкой времени: B-0 — постоянно включена, выключение только вручную; B-1 — 10 секунд (по умолчанию); B-2 — 20 секунд; B-3 — 30 секунд; B-4 — 40 секунд; B-5 — 50 секунд; B-6 — 60 секунд.
• LED-дисплей высокой яркости.
• Функция памяти — сохранение всех настроек при отключении питания.

Функционал

• Отображение параметров батареи в реальном времени.
• Выбор типа батареи и количества ячеек или номинального напряжения.
• Автоматическое предупреждение о низком заряде.
• Регулировка времени работы подсветки.
• Автосохранение всех установок.

Настройка

1. Вход в меню
На главном экране удерживайте кнопку в течение 2 секунд. После этого откроется меню настроек.

2. Настройка режима «Литий-ион» (L03–L12)
В режиме L03 удерживайте кнопку 2 секунды — начнёт мигать число ячеек (по умолчанию L03). Короткими нажатиями выбирайте значение от L03 до L12. Длинным нажатием (2 секунды) подтверждайте выбор. Ещё одно длинное нажатие вернёт на главный экран, короткое — перейдёт к следующему пункту меню.

3. Настройка режима «Литий-железо-фосфат» (F03–F14)
Коротким нажатием переключитесь на режим F03. Удерживайте кнопку 2 секунды — начнёт мигать число ячеек (по умолчанию F03). Короткими нажатиями выбирайте от F03 до F14. Длинным нажатием подтверждайте выбор.

4. Настройка режима «Свинцово-кислотная батарея» (P12/P24/P36/P48)
Коротким нажатием выберите P12. Удерживайте кнопку 2 секунды — начнёт мигать напряжение (по умолчанию 12). Короткими нажатиями выберите 12В, 24В, 36В или 48В. Длинным нажатием подтверждайте выбор.

5. Пользовательские настройки высокого и низкого напряжения
Коротким нажатием выберите пункт пользовательских настроек. Сначала настраивается низкий порог: удержание 2 секунды, мигание первого разряда, короткими нажатиями меняйте значение. После сохранения настройте высокий порог аналогично.

6. Настройка времени подсветки (B-0–B-6)
Коротким нажатием выберите пункт B-0. Удержание 2 секунды — выбор времени от B-0 до B-6.

• B-0 — подсветка всегда включена;
• B-1 — 10 сек;
• B-2 — 20 сек;
• B-3 — 30 сек;
• B-4 — 40 сек;
• B-5 — 50 сек; B-6 — 60 сек.

Длинным нажатием сохраните.

7. Кнопки управления
Короткое нажатие — включение/выключение дисплея. Долгое (2 секунды) — вход в меню настроек.
